Was muss bei der Planung einer Industrieanlage mit Kunststoffrohren beachtet werden?

Bei der Planung einer Industrieanlage mit Kunststoffrohren müssen Werkstoffauswahl, Druckberechnung, Normenkonformität und die fachgerechte Verbindungstechnik von Anfang an aufeinander abgestimmt werden. Thermoplastische Kunststoffrohre bieten gegenüber metallischen Werkstoffen entscheidende Vorteile in der chemischen Beständigkeit und Gewichtsreduktion, stellen aber spezifische Anforderungen an Planung und Montage. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um die Planung von Industrieanlagen mit Kunststoffrohren systematisch und praxisnah.

Welche Normen und Zulassungen gelten für Kunststoffrohrsysteme in der Industrie?

Für Kunststoffrohrsysteme in der Industrie gelten in Deutschland primär die DVS-Richtlinien (Deutscher Verband für Schweißen und verwandte Verfahren), die DIN-Normen für thermoplastische Rohrleitungen sowie bei wasserberührenden Anlagen die Anforderungen des Wasserhaushaltsgesetzes (WHG). Wer Rohrleitungen aus thermoplastischen Kunststoffen verlegt oder verarbeitet, benötigt die Zulassung als Fachbetrieb nach § 19i WHG.

Die DVS-Richtlinien regeln insbesondere die Schweißverfahren für Kunststoffrohre, darunter Heizelementstumpfschweißen, Heizwendelschweißen und Extrusionsschweißen. Für jede dieser Techniken sind Qualifizierungsanforderungen an die ausführenden Schweißer definiert. In der Praxis bedeutet das: Nur Fachkräfte mit gültiger DVS-Prüfbescheinigung dürfen sicherheitskritische Verbindungen herstellen.

Ergänzend sind je nach Anwendungsbereich weitere Regelwerke relevant:

DIN EN ISO 15493 und 15494 für Rohrleitungsteile aus thermoplastischen Kunststoffen in der Industrie
DVGW-Regelwerk für Gas- und Wasserversorgungsleitungen
AD 2000-Merkblätter bei druckführenden Behältern und Apparaten
ATEX-Richtlinien in explosionsgefährdeten Bereichen

Für internationale Projekte ist zusätzlich zu prüfen, welche nationalen Normen am Einsatzort gelten. Deutsche Industriestandards werden dabei häufig als Qualitätsreferenz akzeptiert, müssen aber gegebenenfalls mit lokalen Vorschriften abgeglichen werden.

Welche Kunststoffwerkstoffe eignen sich für welche Industrieanwendungen?

Die Wahl des richtigen Werkstoffs bei der Rohrleitungsplanung in der Industrie hängt von der transportierten Substanz, der Betriebstemperatur, dem Betriebsdruck und der mechanischen Belastung ab. Die am häufigsten eingesetzten thermoplastischen Kunststoffe sind PP, PE, PVC-U, PVDF und PFA, die jeweils unterschiedliche Stärken aufweisen.

Polypropylen (PP) und Polyethylen (PE)

PP und PE sind die Standardwerkstoffe für viele industrielle Anwendungen. PP eignet sich besonders für chemisch aggressive Medien im mittleren Temperaturbereich bis etwa 90 Grad Celsius und wird häufig in der Abwasseraufbereitung, Chemikalienversorgung und im Maschinenbau eingesetzt. PE, insbesondere PE 100, überzeugt durch hohe Schlagzähigkeit und Druckbelastbarkeit und ist das bevorzugte Material für Versorgungsleitungen und Erdverlegung.

PVC-U, PVDF und Hochleistungskunststoffe

PVC-U ist kostengünstig und chemisch beständig, jedoch temperaturempfindlicher als PP und nicht für heiße Medien geeignet. PVDF (Polyvinylidenfluorid) ist der Werkstoff der Wahl für hochkorrosive Medien, hohe Temperaturen bis 140 Grad Celsius und Reinraumanwendungen in der Pharmaindustrie. PFA und PTFE kommen in extremen Chemikalienumgebungen zum Einsatz, wo selbst PVDF an seine Grenzen stößt. Die Werkstoffauswahl sollte immer anhand von Beständigkeitstabellen der Hersteller verifiziert werden.

Wie werden Druckverlust und Strömungsverhalten bei Kunststoffrohrleitungen berechnet?

Der Druckverlust in Kunststoffrohrleitungen wird nach den gleichen hydraulischen Grundprinzipien berechnet wie bei metallischen Rohren, wobei die glattere Innenoberfläche von Kunststoffrohren in der Regel zu geringeren Reibungsverlusten führt. Grundlage ist die Darcy-Weisbach-Gleichung, ergänzt durch Verlustbeiwerte für Formstücke, Armaturen und Richtungsänderungen.

Bei der Rohrleitungsplanung in der Industrie sind folgende Parameter zu berücksichtigen:

Nennweite und Wanddicke: Bestimmen den freien Querschnitt und die Druckbelastbarkeit
Strömungsgeschwindigkeit: Für Flüssigkeiten empfiehlt die Praxis Werte zwischen 0,5 und 3 m/s, für Gase deutlich höhere Werte
Viskosität des Mediums: Beeinflusst die Reynolds-Zahl und damit das Strömungsregime
Temperaturabhängige Druckbelastbarkeit: Kunststoffrohre verlieren bei steigender Temperatur an zulässigem Betriebsdruck, was in der Auslegung zwingend zu berücksichtigen ist
Wärmeausdehnung: Thermoplaste dehnen sich deutlich stärker aus als Metalle, weshalb Dehnungskompensatoren und Fixpunkte sorgfältig geplant werden müssen

Für komplexe Netze empfiehlt sich der Einsatz hydraulischer Berechnungssoftware. Die Ergebnisse sollten stets mit den Herstellerangaben für das spezifische Rohrsystem abgeglichen werden, da Wandrauigkeit und Materialeigenschaften produktspezifisch variieren.

Was sind die häufigsten Planungsfehler bei Kunststoffrohrsystemen?

Die häufigsten Planungsfehler bei Kunststoffrohrsystemen entstehen durch unzureichende Berücksichtigung der thermischen Ausdehnung, falsche Werkstoffauswahl, mangelnde Unterstützungskonstruktionen und das Unterschätzen von Verbindungstechnikanforderungen. Diese Fehler führen in der Praxis zu Leckagen, Formveränderungen oder vorzeitigem Anlagenausfall.

Im Einzelnen zeigen sich folgende Planungsfehler besonders häufig:

Fehlende Dehnungsausgleicher: Thermoplastische Rohre dehnen sich bei Temperaturwechseln erheblich aus. Ohne ausreichend dimensionierte Dehnungsbögen oder Kompensatoren entstehen Spannungen, die Verbindungen und Halterungen beschädigen.
Zu geringe Rohrdimensionierung: Wird die Nennweite zu knapp gewählt, entstehen zu hohe Strömungsgeschwindigkeiten und Druckverluste, die den Anlagenbetrieb beeinträchtigen.
Ungeeigneter Werkstoff für das Medium: Besonders bei Chemikaliengemischen wird die Beständigkeit der Einzelkomponenten geprüft, nicht aber die Kombinationswirkung.
Unzureichende Halterungsabstände: Kunststoffrohre haben eine geringere Steifigkeit als Metallrohre. Zu große Abstände zwischen den Rohrschellen führen zu Durchhängen, besonders bei erhöhten Betriebstemperaturen.
Fehlende Druckprüfplanung: Wenn die Druckprüfung nicht von Anfang an in die Planung integriert wird, fehlen später Absperrpunkte und Anschlüsse für die Prüfmedien.

Wann sollte ein zertifizierter Fachbetrieb in die Planung einbezogen werden?

Ein zertifizierter Fachbetrieb sollte so früh wie möglich in die Planung einbezogen werden, idealerweise bereits in der Konzeptionsphase. Bei Anlagen mit wasserberührenden Rohrleitungen, chemisch aggressiven Medien oder erhöhten Druckanforderungen ist die Einbindung eines WHG-zugelassenen Fachbetriebs nach § 19i WHG gesetzlich vorgeschrieben.

Praktisch bedeutet das: Je früher ein erfahrener Fachbetrieb für Rohrleitungssysteme in das Projekt eingebunden wird, desto besser lassen sich kostspielige Planungsänderungen in späteren Projektphasen vermeiden. Fachbetriebe bringen nicht nur die notwendigen Zertifizierungen mit, sondern auch praktisches Wissen über Montierbarkeit, Zugänglichkeit für Wartung und realistische Fertigungszeiten.

Besonders empfehlenswert ist die frühe Einbindung in folgenden Situationen:

Bei Anlagen mit mehreren Medien und unterschiedlichen Druckklassen
Wenn Vorfertigung von Baugruppen geplant ist, um Montagezeiten auf der Baustelle zu minimieren
Bei internationalen Projekten, bei denen lokale Normen mit deutschen Standards abgeglichen werden müssen
Wenn PLC-Steuerungen und Elektrotechnik in die Anlage integriert werden sollen
Im Havariefall, wo schnelle Reaktionszeiten und sofortige Handlungsfähigkeit gefragt sind

Wie läuft die Qualitätsprüfung einer fertiggestellten Kunststoffrohranlage ab?

Die Qualitätsprüfung einer fertiggestellten Kunststoffrohranlage umfasst in der Regel eine visuelle Inspektion aller Verbindungen, eine Druckprüfung mit dem vorgeschriebenen Prüfmedium sowie die Dokumentation aller Prüfergebnisse in einem Prüfprotokoll. Die genauen Anforderungen richten sich nach den geltenden Normen und dem Verwendungszweck der Anlage.

Der typische Ablauf einer Qualitätsprüfung gliedert sich in mehrere Schritte:

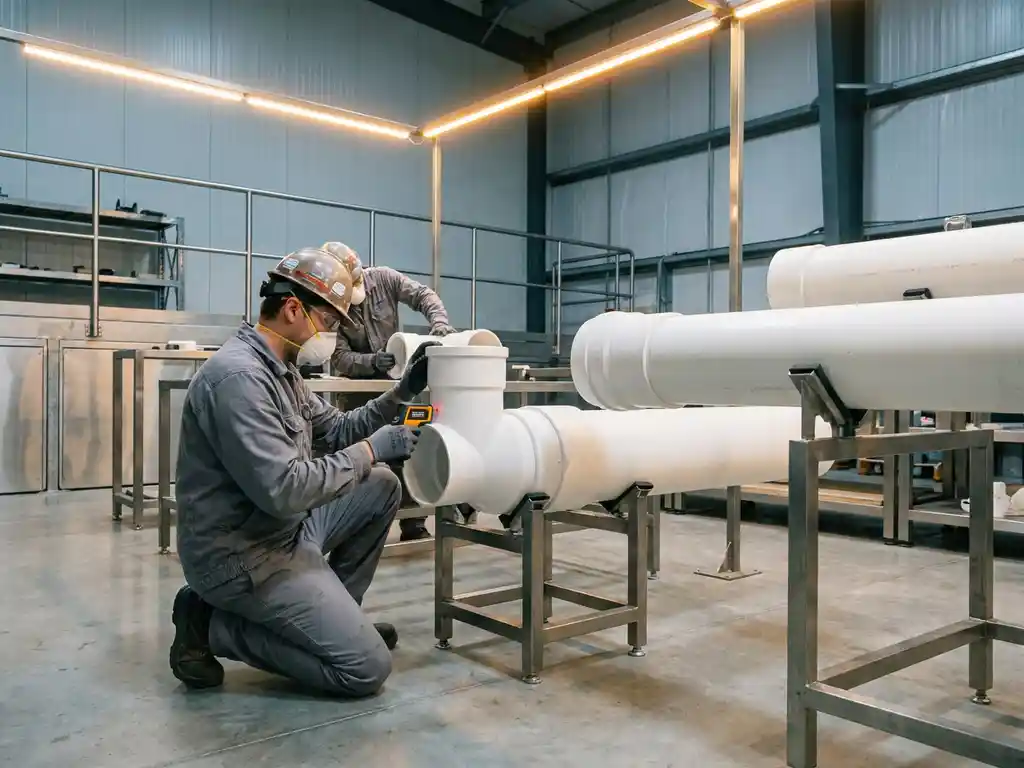

Sichtprüfung: Alle Schweißnähte, Klebeverbindungen und Flanschverbindungen werden visuell auf Unregelmäßigkeiten, Versatz oder sichtbare Fehler geprüft.
Druckprüfung: Die Anlage wird mit dem 1,3- bis 1,5-fachen des zulässigen Betriebsdrucks beaufschlagt. Als Prüfmedium wird je nach Anlage Wasser (Wasserdruckprüfung) oder Luft (Luftdruckprüfung) verwendet. Die Druckhaltezeit richtet sich nach den einschlägigen Normen.
Dichtheitsprüfung: Bei Anlagen mit gasförmigen Medien oder besonders sensiblen Substanzen erfolgt eine ergänzende Dichtheitsprüfung, beispielsweise mit Seifenlösung oder Lecksuchspray.
Dokumentation: Alle Prüfschritte werden in Prüfprotokollen festgehalten, die Auskunft über Prüfdruck, Prüfdauer, Prüfmedium und das Ergebnis geben. Diese Protokolle sind für die Zulassung und spätere Wartung unverzichtbar.
Abnahme: Bei zulassungspflichtigen Anlagen erfolgt die Abnahme durch einen unabhängigen Sachverständigen oder den TÜV.

Qualitätssicherung beginnt jedoch nicht erst bei der fertigen Anlage. Während der Montage sollten Schweißnähte stichprobenartig geprüft und Materialzertifikate der eingesetzten Rohre und Formstücke archiviert werden. Diese begleitende Qualitätssicherung erleichtert die abschließende Prüfung erheblich und schafft eine lückenlose Dokumentation für den späteren Anlagenbetrieb.

Wie HPT Montagebau bei der Planung und Umsetzung Ihrer Kunststoffrohranlagen unterstützt

HPT Montagebau GmbH begleitet Industrieprojekte mit Kunststoffrohren von der ersten Planungsphase bis zur abschließenden Qualitätsprüfung. Als zugelassener Fachbetrieb nach § 19i WHG und TÜV-Nord-zertifizierter Betrieb nach DVS-Richtlinien vereint HPT technische Kompetenz, normgerechte Ausführung und über zwanzigjährige Erfahrung im industriellen Kunststoffbau.

Das konkrete Leistungsangebot umfasst:

Montage von Kunststoff-Rohrleitungssystemen für Flüssigkeiten, Abwasser, Chemikalien und Kühlmedien
Auslegung und Fertigung von Spezialbehältern und Sonderbauteilen inklusive technischer Zeichnungen
Vorfertigung von Baugruppen zur Minimierung der Montagezeiten vor Ort
Integration von Elektrotechnik und PLC-Programmierung (Siemens TIA Portal, Simatic Manager, WinCC flexible)
Bauleitung und Chefmontage für komplexe Industrieprojekte
Schnelle Reaktion im Havariefall zur Minimierung von Produktionsausfällen
Erstellung vollständiger Prüfprotokolle für die normgerechte Anlagenabnahme

HPT arbeitet konsequent nach deutschen Industriestandards, auch bei internationalen Projekten, und setzt ausschließlich Materialien ein, die nationalen und internationalen Produktstandards entsprechen. Sprechen Sie uns an und klären Sie gemeinsam mit unserem Team, wie Ihr Projekt optimal umgesetzt werden kann. Jetzt Kontakt aufnehmen und unverbindlich beraten lassen.
