Welche PVC-Rohrgrößen eignen sich für Druckleitungen in der Industrie?

Für Druckleitungen in der Industrie eignen sich PVC-Rohre in Nennweiten von DN 10 bis DN 630, wobei die passende Rohrgröße immer in Abhängigkeit von Betriebsdruck, Fördermedium und Temperatur gewählt werden muss. Standardisierte Druckstufen reichen von PN 4 bis PN 16, seltener bis PN 25. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um PVC-Rohrgrößen, Druckstufen und Normen für industrielle Anwendungen.

Welche Druckstufen sind für PVC-Druckleitungen in der Industrie relevant?

Für industrielle PVC-Druckleitungen sind die Druckstufen PN 4, PN 6, PN 10 und PN 16 am gebräuchlichsten. Die Angabe PN (Pressure Nominal) beschreibt den zulässigen Nenndruck in bar bei 20 °C Wassertemperatur. In der Praxis dominieren PN 10 und PN 16 den industriellen Einsatz, da sie das typische Druckniveau in Versorgungsleitungen, Kühlkreisläufen und chemischen Prozessanlagen abdecken.

Die Wahl der richtigen Druckstufe hängt nicht allein vom Betriebsdruck ab. Sicherheitszuschläge, Druckstöße durch Pumpenanläufe oder schnelles Absperren von Ventilen sowie thermische Einflüsse können den tatsächlichen Spitzendruck deutlich über den Nennbetriebsdruck heben. Deshalb empfiehlt die Planungspraxis, die Druckstufe mit einem angemessenen Sicherheitspuffer zu wählen. Für aggressive Medien oder erhöhte Temperaturen gelten zusätzlich Abminderungsfaktoren, die den rechnerisch zulässigen Betriebsdruck weiter reduzieren.

Welche Nennweiten stehen bei PVC-Druckleitungen zur Verfügung?

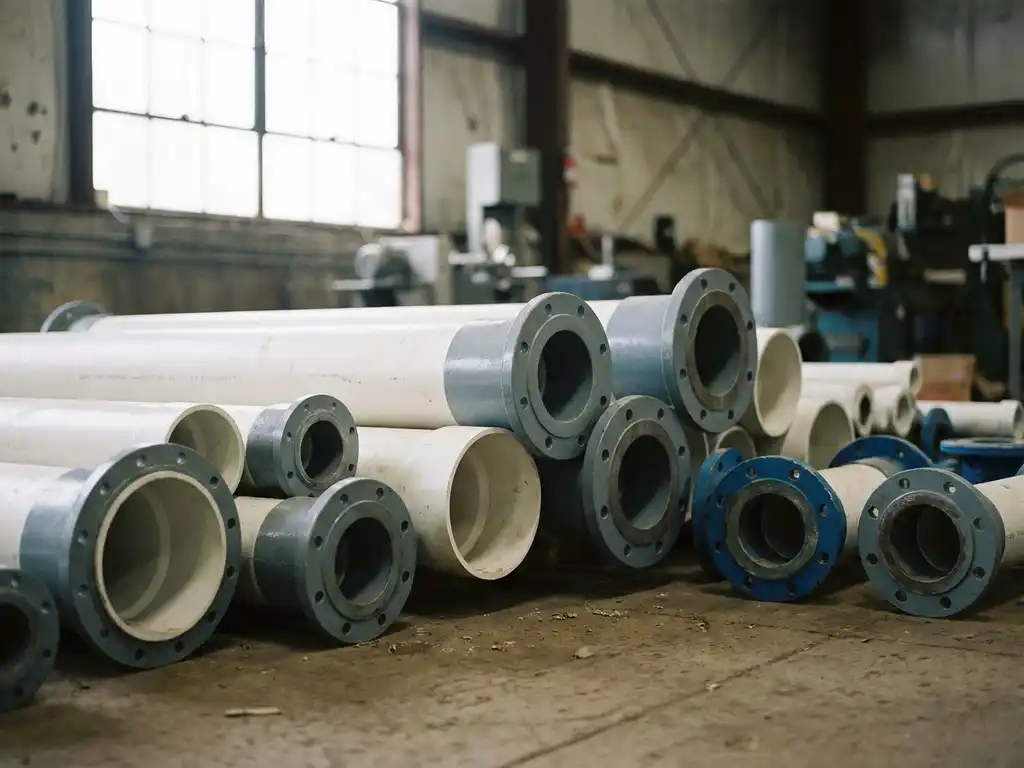

PVC-Druckleitungen sind in einem breiten Nennweitenspektrum von DN 10 bis DN 630 erhältlich. Für industrielle Anwendungen werden am häufigsten Nennweiten zwischen DN 20 und DN 315 eingesetzt. Kleinere Dimensionen finden sich in Dosiersystemen und Laborbereichen, größere Nennweiten in der Wasseraufbereitung, in Kühlwasserkreisläufen und in der chemischen Industrie.

Die Nennweite beschreibt den Innendurchmesser des Rohres näherungsweise, während der Außendurchmesser normiert ist und die Grundlage für Verbindungen und Fittings bildet. Weit verbreitete Außendurchmesser nach DIN EN ISO 1452 sind beispielsweise 32 mm, 50 mm, 75 mm, 110 mm, 160 mm und 225 mm. Die Wanddicke steigt mit zunehmender Druckstufe, was bei der Planung von Rohrdurchführungen und Halterungen berücksichtigt werden muss. Für industrielle Rohrsysteme ist die Abstimmung von Nennweite, Wanddicke und Druckstufe ein zentraler Planungsschritt.

Wie beeinflusst die Rohrgröße den zulässigen Betriebsdruck bei PVC?

Bei PVC-Rohren sinkt der zulässige Betriebsdruck mit zunehmender Nennweite, wenn die Wanddicke nicht entsprechend angepasst wird. Dieses Verhältnis ergibt sich aus der Kesselformel: Je größer der Rohrdurchmesser, desto höher die Wandspannung bei gleichem Innendruck. Hersteller gleichen dies durch dickere Wandstärken in höheren Druckstufen aus, was das Rohrgewicht und die Materialkosten erhöht.

Praktisch bedeutet das: Ein PVC-Rohr DN 110 der Druckstufe PN 10 hat eine andere Wanddicke als ein DN-200-Rohr gleicher Druckstufe. Der sogenannte SDR-Wert (Standard Dimension Ratio), also das Verhältnis von Außendurchmesser zu Wanddicke, ist bei einer Druckstufe konstant und ermöglicht den direkten Vergleich verschiedener Nennweiten. Ein niedriger SDR-Wert steht für dickere Wände und höhere Druckbelastbarkeit.

Was ist der Unterschied zwischen PVC-U und PVC-C bei Druckleitungen?

PVC-U (unplastifiziertes PVC) und PVC-C (chloriertes PVC) unterscheiden sich vor allem in ihrer Temperaturbeständigkeit und chemischen Resistenz. PVC-U ist der Standardwerkstoff für Druckleitungen bis etwa 60 °C und eignet sich für wässrige Medien sowie viele anorganische Chemikalien. PVC-C verträgt dauerhaft Temperaturen bis rund 90 °C und bietet eine breitere chemische Beständigkeit, ist jedoch teurer und schwerer zu verarbeiten.

PVC-U: der Standardwerkstoff für Druckanwendungen

PVC-U ist formsteif, korrosionsbeständig und wirtschaftlich. Es wird in der Wasseraufbereitung, in Kühlkreisläufen und in der chemischen Industrie eingesetzt, solange die Betriebstemperatur dauerhaft unter 60 °C bleibt. Die Verarbeitung durch Kleben, Schweißen oder Flanschverbindungen ist gut etabliert und durch DVS-Richtlinien geregelt.

PVC-C: die Wahl bei erhöhten Temperaturen und aggressiven Medien

PVC-C entsteht durch nachträgliche Chlorierung von PVC-U, wodurch der Chlorgehalt steigt und die Wärmeformbeständigkeit zunimmt. In der Pharmaindustrie, der Halbleiterfertigung und überall dort, wo heiße Säuren oder Laugen transportiert werden, ist PVC-C die bevorzugte Wahl. Die Verbindungstechnik ist ähnlich wie bei PVC-U, erfordert aber speziell abgestimmte Klebstoffe und Fittings.

Wann stoßen PVC-Druckleitungen an ihre Grenzen?

PVC-Druckleitungen stoßen an ihre Grenzen, wenn Betriebstemperaturen dauerhaft über 60 °C (PVC-U) beziehungsweise 90 °C (PVC-C) steigen, wenn mechanische Schlagbeanspruchung oder UV-Strahlung ohne Schutzmaßnahmen einwirken oder wenn das Fördermedium den Werkstoff chemisch angreift. In diesen Fällen sind Alternativen wie PP, PVDF oder Edelstahl zu prüfen.

Weitere kritische Punkte sind:

Druckstöße: PVC reagiert empfindlich auf plötzliche Druckspitzen, wie sie beim schnellen Schließen von Armaturen entstehen. Wasserhammereffekte können zur Rissbildung führen.
Tieftemperaturen: Unter 0 °C nimmt die Schlagzähigkeit von PVC-U stark ab, was bei Außenanlagen im Winter zu Brüchen führen kann.
Organische Lösemittel: Viele organische Verbindungen greifen PVC an oder lösen es auf. Eine Beständigkeitstabelle des Herstellers muss vor dem Einsatz geprüft werden.
Hohe Nennweiten unter Volldruck: Ab DN 315 aufwärts steigen Wanddicken und Eigengewicht erheblich, was die Montage und Halterung aufwändiger macht.

Welche Normen gelten für die Verlegung von PVC-Druckleitungen in Deutschland?

Für die Verlegung von PVC-Druckleitungen in Deutschland sind vor allem DIN EN ISO 1452 (Rohre und Fittings aus PVC-U für die Wasserversorgung), DIN 8062 sowie die DVS-Richtlinien für das Schweißen und Kleben von Kunststoffrohren maßgeblich. Für Anlagen mit wassergefährdenden Stoffen gilt zusätzlich das Wasserhaushaltsgesetz (WHG), insbesondere § 62 und § 63 in Verbindung mit der AwSV.

Betriebe, die Rohrleitungen in Anlagen zum Umgang mit wassergefährdenden Stoffen verlegen, benötigen einen zugelassenen Fachbetrieb nach WHG. Dieser muss nachweisen, dass seine Mitarbeiter regelmäßig geschult und durch eine anerkannte Überwachungsorganisation, etwa den TÜV, zertifiziert sind. Die DVS-Richtlinien, insbesondere DVS 2212 und DVS 2207, regeln die Schweißverfahren für thermoplastische Kunststoffrohre und definieren Anforderungen an Schweißer, Geräte und Prüfprotokolle. Wer diese Normen einhält, stellt sicher, dass Druckleitungen dauerhaft dicht, belastbar und rechtssicher ausgeführt sind.

Wie HPT Montagebau bei der Planung und Montage von PVC-Druckleitungen unterstützt

HPT Montagebau GmbH ist ein zugelassener Fachbetrieb nach § 19l WHG und seit über zwanzig Jahren auf die Montage von Kunststoff-Rohrleitungssystemen spezialisiert. Das Team ist durch den TÜV Nord nach DVS-Richtlinien qualifiziert und regelmäßig geschult, was eine normgerechte Ausführung von Druckleitungen in thermoplastischen Kunststoffen sicherstellt.

HPT unterstützt Industrieunternehmen konkret in folgenden Bereichen:

Auswahl der richtigen PVC-Rohrgrößen, Druckstufen und Werkstoffe (PVC-U, PVC-C und weitere Thermoplaste) in Abhängigkeit von Medium, Temperatur und Betriebsdruck
Montage von Versorgungsleitungen, Kühlsystemen, Befüllsystemen und Abwasseraufbereitungsanlagen nach deutschen Industriestandards
Vorfertigung von Rohrbaugruppen für eine schnelle und präzise Montage vor Ort
Bauleitung und Chefmontage für komplexe Projekte von der Planung bis zur Inbetriebnahme
Schnelle Reaktion bei Havarien und Betriebsstörungen zur Minimierung von Produktionsausfällen

Wenn Sie ein Projekt planen oder kurzfristig Unterstützung bei einer Druckleitung aus Kunststoff benötigen, nehmen Sie direkt Kontakt mit HPT auf und schildern Sie Ihre Anforderungen.
