Wie wird die Dehnungsberechnung bei Kunststoff-Rohrleitungen durchgeführt?

Die Dehnungsberechnung bei Kunststoff-Rohrleitungen erfolgt durch die Ermittlung der thermisch bedingten Längenänderung mithilfe der Formel ΔL = α × L × ΔT, wobei der lineare Wärmeausdehnungskoeffizient des jeweiligen Kunststoffmaterials, die Ausgangslänge des Rohrabschnitts und die Temperaturdifferenz zwischen Betriebs- und Montagezustand berücksichtigt werden. Da thermoplastische Kunststoffrohre einen deutlich höheren Wärmeausdehnungskoeffizienten als Stahlrohre aufweisen, ist eine sorgfältige Rohrleitungsplanung unerlässlich. Die folgenden Abschnitte beleuchten die wichtigsten Einflussgrößen, Berechnungsmethoden, Normen und häufigen Fehlerquellen rund um die Wärmedehnung im Kunststoffrohrleitungsbau.

Welche Faktoren beeinflussen die thermische Dehnung von Kunststoffrohren?

Die thermische Dehnung von Kunststoffrohren wird vor allem durch das Rohrmaterial, die Temperaturdifferenz zwischen Montage und Betrieb sowie die Länge des jeweiligen Rohrabschnitts bestimmt. Hinzu kommen Fixpunkte, Leitungsführung und die Art der Einspannung, die maßgeblich beeinflussen, wie sich die entstehenden Kräfte im System verteilen.

Thermoplastische Kunststoffrohre wie PP, PVC, PE oder PVDF besitzen materialspezifische lineare Wärmeausdehnungskoeffizienten, die je nach Werkstoff zwischen etwa 0,06 mm/(m·K) für PVC und bis zu 0,18 mm/(m·K) für PP variieren. Zum Vergleich: Stahl liegt bei rund 0,012 mm/(m·K). Das bedeutet, dass ein zehn Meter langes PP-Rohr bei einer Temperaturdifferenz von 40 Kelvin eine Längenänderung von über sieben Zentimetern erfahren kann.

Neben dem Material spielen folgende Faktoren eine wesentliche Rolle:

Betriebstemperatur und Montagebedingungen: Die Differenz zwischen der Temperatur beim Einbau und der maximalen Betriebstemperatur bestimmt die Größenordnung der Ausdehnung.
Rohrlänge und Abschnittslänge: Längere Rohrabschnitte zwischen zwei Fixpunkten erzeugen größere absolute Längenänderungen.
Fixpunkt- und Gleitlagerpositionierung: Falsch gesetzte Fixpunkte können zu unkontrollierten Spannungen und Verformungen führen.
Mediumtemperatur und Umgebungstemperatur: Beide Werte müssen in die Berechnung einfließen, da sie zusammen die relevante Temperaturdifferenz ergeben.

Welche Formel wird für die Dehnungsberechnung bei Kunststoffrohren verwendet?

Für die Dehnungsberechnung bei Kunststoffrohren gilt die Grundformel ΔL = α × L × ΔT. Dabei steht ΔL für die Längenänderung in Millimetern, α für den linearen Wärmeausdehnungskoeffizienten des Rohrmaterials in mm/(m·K), L für die Rohrlänge in Metern und ΔT für die Temperaturdifferenz in Kelvin. Diese Formel bildet die Basis jeder professionellen Rohrleitungsplanung mit Kunststoff.

Ein konkretes Rechenbeispiel verdeutlicht die Anwendung: Ein PE-Rohr mit einem Ausdehnungskoeffizienten von 0,13 mm/(m·K), einer Länge von 15 Metern und einer Temperaturdifferenz von 30 K ergibt eine Längenänderung von 0,13 × 15 × 30 = 58,5 mm. Dieser Wert muss durch geeignete Kompensationsmaßnahmen aufgenommen werden.

Wichtig ist, dass die Formel nur die thermische Längenänderung beschreibt. Für die vollständige Auslegung eines Rohrleitungssystems müssen zusätzlich die entstehenden Kräfte und Momente an Fixpunkten und Halterungen berechnet werden. Hierbei kommen erweiterte Berechnungsverfahren und in vielen Fällen Softwaretools zum Einsatz, die auf den Vorgaben der einschlägigen DVS-Richtlinien basieren.

Wie werden Dehnungsbögen und Kompensatoren bei Kunststoffrohrsystemen dimensioniert?

Dehnungsbögen und Kompensatoren bei Kunststoffrohrsystemen werden auf Basis der ermittelten Längenänderung ΔL dimensioniert. Ziel ist es, die thermisch bedingte Ausdehnung des Rohres kontrolliert aufzunehmen, ohne dass unzulässige Spannungen im System entstehen. Die Dimensionierung erfolgt nach materialspezifischen Kennwerten und den Vorgaben der DVS-Richtlinien.

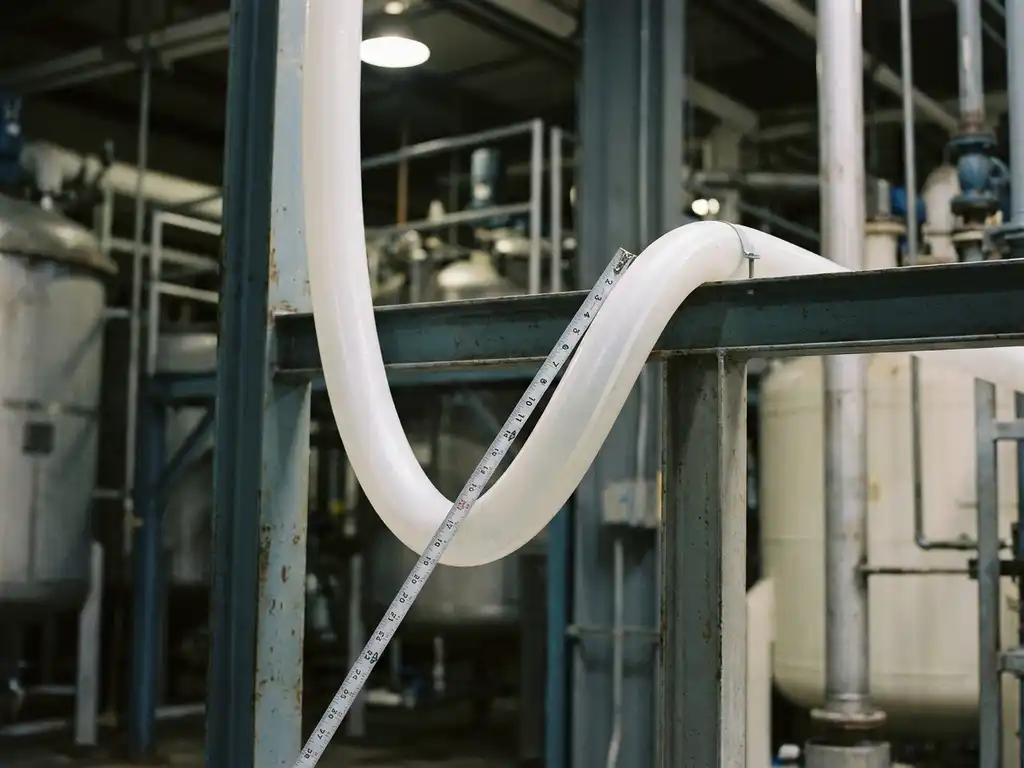

Dehnungsbögen: U-Form und L-Form

Dehnungsbögen nutzen die Flexibilität des Rohrmaterials aus, indem sie die Längenänderung durch eine geometrische Umlenkung aufnehmen. U-förmige Dehnungsbögen sind besonders effektiv, weil sie die Ausdehnung in zwei Schenkeln verteilen. Die Schenkellänge wird über empirische Formeln oder Tabellen aus den DVS-Richtlinien bestimmt und hängt vom Rohrdurchmesser, dem Elastizitätsmodul des Materials und der zu kompensierenden Längenänderung ab.

Wellrohr- und Axial-Kompensatoren

Dort, wo der Platzbedarf für Dehnungsbögen nicht vorhanden ist, kommen Wellrohr- oder Axial-Kompensatoren zum Einsatz. Diese Bauteile nehmen die Längenänderung direkt axial auf. Bei der Dimensionierung sind der zulässige Hub des Kompensators sowie die maximal übertragbaren Kräfte auf Fixpunkte und Rohrhalterungen entscheidend. Eine Überdimensionierung ist ebenso zu vermeiden wie eine zu knappe Auslegung, da beides die Lebensdauer des Systems beeinträchtigt.

Welche Normen und Richtlinien gelten für die Dehnungsberechnung im Kunststoffrohrleitungsbau?

Im Kunststoffrohrleitungsbau gelten für die Dehnungsberechnung vor allem die DVS-Richtlinien des Deutschen Verbandes für Schweißen und verwandte Verfahren, insbesondere DVS 2210 für die Planung und Ausführung von Rohrleitungsanlagen aus thermoplastischen Kunststoffen. Ergänzend sind DIN-Normen sowie werkstoffspezifische Herstellervorgaben zu berücksichtigen.

Die DVS-Richtlinien für den Rohrleitungsbau definieren konkrete Anforderungen an die Berechnung von Längenänderungen, die Anordnung von Fixpunkten und Gleitlagern sowie die Dimensionierung von Kompensationselementen. Sie bilden den anerkannten Stand der Technik und sind damit die maßgebliche Grundlage für zertifizierte Fachbetriebe.

Weitere relevante Regelwerke umfassen:

DIN EN ISO 15494 und 15493: Rohrleitungssysteme aus thermoplastischen Kunststoffen für industrielle Anwendungen
DVGW-Arbeitsblätter: Relevant für Trinkwasser- und Gasanwendungen
§ 19I WHG: Gesetzliche Grundlage für Fachbetriebe, die Rohrleitungen in wasserrechtlich relevanten Bereichen verlegen
Herstellerspezifische Planungsunterlagen: Ergänzen die Normen um materialspezifische Kennwerte und Berechnungshilfen

Welche Fehler entstehen, wenn die Rohrdehnung bei Kunststoffrohren nicht korrekt berechnet wird?

Wird die Rohrdehnung bei Kunststoffrohren nicht korrekt berechnet, entstehen unkontrollierte thermische Spannungen im System. Diese können zu Rohrverformungen, undichten Verbindungen, Rissen im Rohrmaterial oder dem vollständigen Versagen von Halterungen und Fixpunkten führen. In industriellen Anlagen bedeutet das häufig ungeplante Stillstandszeiten und kostspielige Reparaturen.

Typische Fehlerquellen in der Praxis sind:

Unterschätzung der Temperaturdifferenz: Wird die maximale Betriebstemperatur nicht vollständig berücksichtigt, fällt die berechnete Dehnung zu gering aus.
Fehlende oder falsch positionierte Fixpunkte: Ohne klar definierte Fixpunkte kann sich das Rohr unkontrolliert in mehrere Richtungen ausdehnen.
Zu starre Halterungen: Wenn Gleitlager durch starre Schellen ersetzt werden, können sich keine kontrollierten Dehnungsbewegungen vollziehen.
Vernachlässigung materialspezifischer Kennwerte: Der Einsatz falscher Ausdehnungskoeffizienten führt direkt zu fehlerhaften Berechnungsergebnissen.
Unzureichende Kompensation an Richtungswechseln: Gerade an Bögen und Abzweigungen entstehen erhöhte Spannungskonzentrationen, die in der Planung oft unterschätzt werden.

Besonders kritisch sind Fehler in Anlagen, die aggressive Medien führen oder unter erhöhtem Druck betrieben werden. Hier kann ein Rohrversagen nicht nur zu Produktionsausfällen, sondern auch zu Umweltschäden und Sicherheitsrisiken führen.

Wann sollte die Dehnungsberechnung von einem zertifizierten Fachbetrieb durchgeführt werden?

Die Dehnungsberechnung sollte immer dann von einem zertifizierten Fachbetrieb durchgeführt werden, wenn Rohrleitungen aus thermoplastischen Kunststoffen in industriellen Anlagen eingesetzt werden, erhöhte Betriebs- oder Medientemperaturen vorliegen, wasserrechtlich relevante Bereiche betroffen sind oder die Anlage einem erhöhten Sicherheitsanspruch unterliegt. In diesen Fällen ist fachkundige Planung keine Option, sondern eine Pflicht.

Konkret empfiehlt sich die Beauftragung eines zertifizierten Fachbetriebs in folgenden Situationen:

Neubau oder Umbau von Rohrleitungsanlagen mit Nennweiten ab DN 50
Anlagen mit Betriebstemperaturen über 40 °C oder unter 0 °C
Rohrleitungen in Bereichen, die dem Wasserhaushaltsgesetz unterliegen
Komplexe Leitungsführungen mit vielen Richtungswechseln, engen Platzverhältnissen oder hohen Drucklasten
Havariebedingte Reparaturen, bei denen schnelles Handeln und normgerechte Ausführung gleichzeitig gefordert sind

Nur ein nach DVS-Richtlinien qualifizierter und regelmäßig durch den TÜV-Nord überwachter Betrieb kann sicherstellen, dass Berechnung, Planung und Ausführung den anerkannten Regeln der Technik entsprechen. Eine fachkundige Beratung frühzeitig einzuholen, spart langfristig Kosten und verhindert Systemausfälle.

Wie HPT bei der Dehnungsberechnung und Rohrleitungsplanung unterstützt

HPT Montagebau GmbH begleitet Industrieunternehmen bei der normgerechten Planung, Berechnung und Ausführung von Kunststoff-Rohrleitungssystemen. Als zugelassener Fachbetrieb nach § 19I WHG und regelmäßig durch den TÜV-Nord nach DVS-Richtlinien qualifizierter Betrieb verfügt HPT über die technische Kompetenz und Erfahrung, um Dehnungsberechnungen für thermoplastische Rohrleitungen zuverlässig und normkonform durchzuführen.

Das Leistungsangebot im Bereich Rohrleitungsplanung und Montage umfasst:

Dehnungsberechnung und Kompensationsplanung nach DVS-Richtlinien für alle gängigen thermoplastischen Kunststoffe
Auslegung und Vorfertigung von Dehnungsbögen, Fixpunktkonstruktionen und Kompensatorelementen
Montage von Rohrleitungssystemen für Abwasseraufbereitung, Versorgungsleitungen, Kühlsysteme und Befüllanlagen
Bauleitung und Chefmontage für komplexe Projekte von der Planung bis zur Inbetriebnahme
Schnelle Reaktionszeiten im Havariefall, um Produktionsausfälle auf ein Minimum zu reduzieren

Ob Neuanlage, Umbau oder dringender Reparaturbedarf: HPT steht als erfahrener Partner zur Verfügung. Nehmen Sie jetzt Kontakt auf und erhalten Sie eine fachkundige Einschätzung für Ihr Rohrleitungsprojekt.
