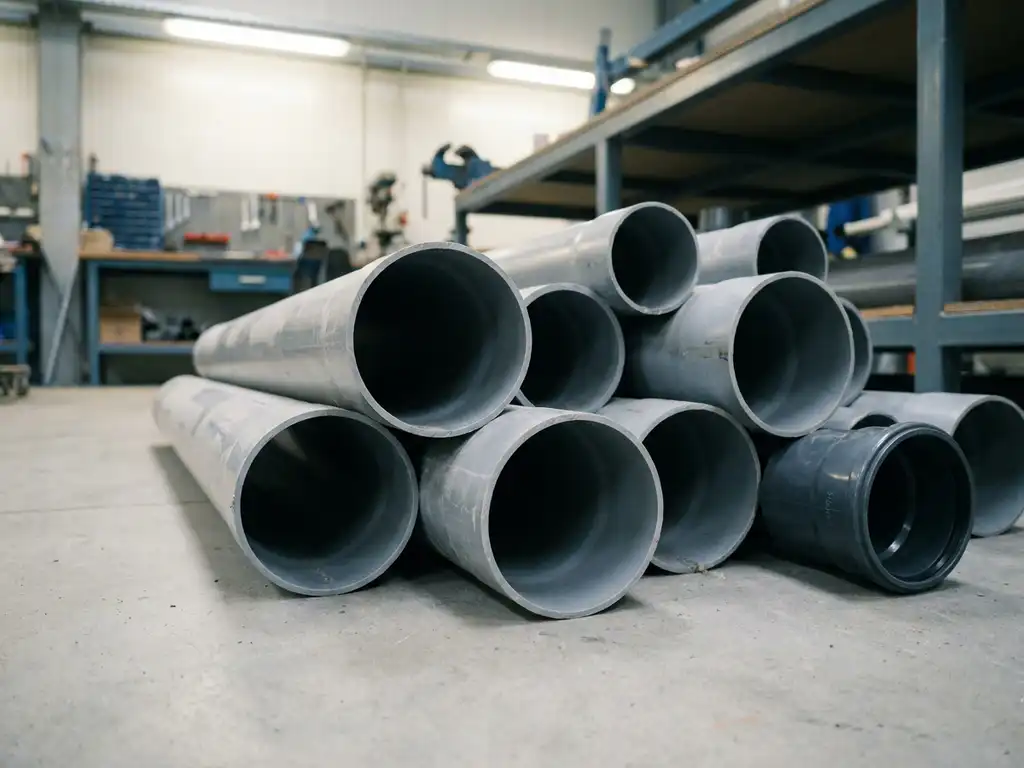

110-mm-PVC-Rohre: Einsatzbereiche und technische Eigenschaften

Das 110-mm-PVC-Rohr ist eines der meistverwendeten Rohrsysteme in der Industrie und im Tiefbau. Es eignet sich für Abwasserleitungen, Drucksysteme, chemische Prozessleitungen und Belüftungsanlagen. Die Nennweite DN 110 gilt als Standardmaß, das von zahlreichen Normen erfasst wird und mit einer breiten Palette an Formteilen und Verbindungselementen kompatibel ist. Die folgenden Abschnitte beantworten die wichtigsten technischen und praktischen Fragen rund um dieses Rohrsystem.

Für welche Anwendungen sind 110-mm-PVC-Rohre geeignet?

110-mm-PVC-Rohre werden in der Abwasserableitung, der Trinkwasserversorgung, der chemischen Industrie sowie in Belüftungs- und Druckleitungssystemen eingesetzt. Die Nennweite DN 110 deckt einen breiten Durchflussbereich ab und ist damit sowohl für gebäudetechnische Installationen als auch für industrielle Prozessleitungen geeignet.

Im Tiefbau werden PVC-Rohre mit diesem Durchmesser häufig für Hausanschlussleitungen, Schmutzwasserkanäle und Regenwasserentwässerungen verlegt. In der Industrie kommen sie überall dort zum Einsatz, wo chemisch aggressive Medien, Säuren oder Laugen transportiert werden, die metallische Werkstoffe angreifen würden. Typische Einsatzbereiche umfassen:

Abwasseraufbereitungsanlagen und Kläranlagen
Chemische Prozessleitungen für saure oder alkalische Medien
Kühlwassersysteme und Maschinenkühlkreisläufe
Befüll- und Versorgungsleitungen in der Lebensmittel- und Pharmaindustrie
Druckluft- und Belüftungssysteme
Regenwasser- und Drainagesysteme im Tiefbau

Entscheidend für die Auswahl ist stets die Kombination aus Betriebsdruck, Mediumstemperatur und chemischer Beständigkeit des jeweiligen PVC-Typs. Für industrielle Rohrleitungssysteme empfiehlt sich daher immer eine werkstoffspezifische Auslegung.

Welche technischen Kennwerte definieren ein 110-mm-PVC-Rohr?

Ein 110-mm-PVC-Rohr hat einen Außendurchmesser von 110 mm. Die Wandstärke variiert je nach Druckstufe (SDR-Klasse) und Anwendung. Gängige Wandstärken liegen zwischen 2,7 mm für drucklose Entwässerungsleitungen und 10,0 mm für Hochdruckanwendungen. Der Innendurchmesser ergibt sich entsprechend aus Außendurchmesser minus doppelter Wandstärke.

Weitere relevante technische Kennwerte im Überblick:

Außendurchmesser: 110 mm (Nennweite DN 110)
Druckbereiche: PN 4 bis PN 16 je nach Wandstärke und Werkstoff
Betriebstemperatur: bei PVC-U bis ca. 60 °C, bei PVC-C bis ca. 95 °C
Dichte: ca. 1,38 g/cm³ (PVC-U)
Wärmeleitfähigkeit: ca. 0,16 W/(m·K), deutlich geringer als Stahl
Linearer Ausdehnungskoeffizient: ca. 0,08 mm/(m·K), relevant für Kompensatoren bei langen Leitungsabschnitten

Der Ausdehnungskoeffizient von PVC ist erheblich höher als der von Stahl. Bei langen Leitungsabschnitten mit Temperaturschwankungen müssen daher Dehnungsbögen oder Kompensatoren eingeplant werden, um Spannungsrisse zu vermeiden.

Was ist der Unterschied zwischen PVC-U, PVC-C und PVC-O bei Rohren?

PVC-U (unplasticized PVC) ist das Standard-Hartpolyvinylchlorid ohne Weichmacher, PVC-C (chlorinated PVC) ist nachträglich chloriert und damit temperatur- und chemikalienbeständiger, und PVC-O (oriented PVC) ist molekular ausgerichtet und bietet bei gleicher Wandstärke eine deutlich höhere Druckfestigkeit. Alle drei Typen werden für 110-mm-Rohre angeboten, unterscheiden sich aber erheblich in ihren Einsatzgrenzen.

PVC-U: der Allrounder für Standardanwendungen

PVC-U ist der am weitesten verbreitete Werkstoff für thermoplastische Kunststoffrohre. Er ist chemisch beständig gegen viele Säuren, Laugen und Salzlösungen, kostengünstig und gut verarbeitbar. Die maximale Dauergebrauchstemperatur liegt bei etwa 60 °C, was ihn für Heißwasseranwendungen ungeeignet macht. In der Abwassertechnik, im Tiefbau und für viele industrielle Prozessleitungen ist PVC-U jedoch die wirtschaftlich sinnvolle Wahl.

PVC-C: für erhöhte Temperaturen und aggressive Medien

Durch die nachträgliche Chlorierung erhöht sich der Chlorgehalt von etwa 56 % auf bis zu 67 %. Das Ergebnis ist ein Werkstoff, der dauerhaft bis ca. 95 °C einsetzbar ist und eine erweiterte chemische Beständigkeit aufweist, insbesondere gegenüber konzentrierten Säuren und Oxidationsmitteln. PVC-C-Rohre werden häufig in der chemischen Industrie, in Galvanikanlagen und in der Wasseraufbereitung eingesetzt, wo höhere Prozesstemperaturen herrschen.

PVC-O: optimiert für Druckanwendungen

Bei PVC-O werden die Polymerketten durch ein Streckverfahren axial ausgerichtet. Das erhöht die Schlagzähigkeit und Zugfestigkeit erheblich, sodass bei gleichem Betriebsdruck dünnere Wandstärken möglich sind. PVC-O-Rohre werden bevorzugt in der Trinkwasserversorgung und in Druckbewässerungssystemen eingesetzt, wo Gewicht und Materialeinsatz eine Rolle spielen.

Welche Verbindungstechniken werden bei 110-mm-PVC-Rohren eingesetzt?

Bei 110-mm-PVC-Rohren kommen je nach Anwendung vier Verbindungsverfahren zum Einsatz: Steckmuffen mit Gummidichtring (für drucklose und druckführende Leitungen), Klebeverbindungen mit Lösungsmittelkleber (für PVC-U unter Druck), Flanschverbindungen (für lösbare Verbindungen und Armaturen) sowie Schweißverbindungen (für PVC-C und spezielle Druckleitungen).

Die Wahl der Verbindungstechnik hängt vom Betriebsdruck, der Mediumstemperatur und der Anforderung an Lösbarkeit ab:

Steckmuffenverbindung: schnell montierbar, geeignet für Abwasser- und Drainagesysteme, erlaubt geringfügige Winkelabweichungen
Klebeverbindung (Solvent Welding): formschlüssige, dauerhaft dichte Verbindung für Druckleitungen bis PN 16, nicht lösbar ohne mechanische Trennung
Flanschverbindung: lösbar, ideal für Armaturen, Pumpen und Anlagenteile, die regelmäßig gewartet werden
Heizelement-Stumpfschweißen und Extrusionsschweißen: für PVC-C und dickwandige Bauteile, erfordert qualifiziertes Fachpersonal nach DVS-Richtlinien

Schweißverbindungen an thermoplastischen Kunststoffrohren unterliegen strengen Qualitätsanforderungen. Nach DVS 2207 müssen Schweißer entsprechend qualifiziert und regelmäßig geprüft sein, um die Festigkeit der Verbindung sicherzustellen.

Wann ist PVC-Rohr nicht die richtige Wahl?

PVC-Rohre sind ungeeignet, wenn Betriebstemperaturen dauerhaft über 60 °C (PVC-U) bzw. 95 °C (PVC-C) liegen, wenn das Medium PVC angreift (z. B. bestimmte organische Lösungsmittel, konzentrierte Oxidationsmittel oder aromatische Kohlenwasserstoffe) oder wenn mechanische Schlagbelastungen im Tieftemperaturbereich auftreten, da PVC unter ca. 0 °C spröde wird.

Weitere Situationen, in denen alternative Werkstoffe wie PE-HD, PP oder PVDF sinnvoller sind:

Transport von heißen Prozessmedien über 95 °C (hier bieten sich PP-H oder PVDF an)
Anwendungen mit starken UV-Einstrahlungen ohne Schutzmaßnahmen, da PVC bei dauerhafter UV-Exposition versprödet
Leitungen für gasförmige Medien unter hohem Druck, bei denen das Berstverhalten von PVC kritisch ist
Anlagen, in denen Brandschutzanforderungen den Einsatz von halogenfreien Werkstoffen vorschreiben
Trinkwasseranwendungen mit bestimmten nationalen Zulassungsanforderungen, die PVC ausschließen

Die Werkstoffauswahl für industrielle Rohrsysteme sollte stets auf Basis einer vollständigen Medienbeständigkeitsprüfung und unter Berücksichtigung der geltenden Normen erfolgen.

Welche Normen und Zulassungen gelten für den Einsatz von PVC-Rohren in der Industrie?

PVC-Rohre für industrielle Anwendungen unterliegen je nach Einsatzbereich verschiedenen europäischen und nationalen Normen. Zentral sind die EN-Normen der Reihe EN 1452 (Trinkwasser-Druckrohrsysteme aus PVC-U), EN 1401 (Abwasserkanäle und -leitungen) sowie EN ISO 15493 für industrielle Thermoplastrohrsysteme. In Deutschland gelten zusätzlich die Anforderungen des Wasserhaushaltsgesetzes (WHG) für wasserberührende Anlagen.

Relevante Normen und Regelwerke im Überblick:

EN 1452: PVC-U-Druckrohrsysteme für die Wasserversorgung
EN 1401: PVC-U-Rohrsysteme für die Grundstücksentwässerung
EN ISO 15493: Thermoplastische Rohrsysteme für industrielle Anwendungen (PVC-U, PVC-C, ABS)
DVS-Richtlinien (z. B. DVS 2207): Schweißtechnische Verarbeitung von Thermoplasten, Qualifikationsanforderungen für Schweißer
§ 19i WHG: Zulassung für Fachbetriebe, die Rohrleitungen aus thermoplastischen Kunststoffen in wassergefährdenden Bereichen verlegen
DVGW-Regelwerk: Für Trinkwasseranwendungen relevante technische Regeln und Zulassungen

Für Anlagen, die wasserrechtlich relevant sind, ist die Beauftragung eines zugelassenen Fachbetriebs nach § 19i WHG gesetzlich vorgeschrieben. Die Einhaltung der DVS-Richtlinien bei Schweißarbeiten ist dabei nicht nur qualitätssichernd, sondern auch haftungsrechtlich bedeutsam.

Wie HPT Montagebau bei PVC-Rohrsystemen unterstützt

HPT Montagebau GmbH ist zugelassener Fachbetrieb nach § 19i WHG und verfügt über mehr als zwanzig Jahre Erfahrung in der Montage von Kunststoff-Rohrleitungen, einschließlich 110-mm-PVC-Rohren für industrielle Anwendungen. Das Unternehmen deckt den gesamten Projektzyklus ab, von der Planung bis zur Inbetriebnahme.

Das Leistungsangebot von HPT im Bereich PVC-Rohrsysteme umfasst:

Montage von Abwasseraufbereitungsanlagen, Versorgungsleitungen und Kühlsystemen aus thermoplastischen Kunststoffen
TÜV-Nord-zertifizierte Schweißarbeiten nach DVS-Richtlinien für dauerhaft dichte Verbindungen
Auslegung und Vorfertigung von Spezialbauteilen inklusive technischer Zeichnungen
Bauleitung und Chefmontage für komplexe Industrieprojekte im In- und Ausland
Schnelle Reaktionszeiten im Havariefall zur Minimierung von Produktionsausfällen

Ob Neuanlage, Erweiterung oder dringender Reparaturbedarf: Nehmen Sie Kontakt zu HPT auf und besprechen Sie Ihr Projekt direkt mit den Fachleuten.
