Welche Rohrleitungssysteme gibt es?

Industrielle Rohrleitungssysteme lassen sich nach Werkstoff, Druckstufe und Einsatzbereich unterscheiden. Die wichtigsten Kategorien sind metallische Leitungen aus Stahl oder Edelstahl sowie thermoplastische Kunststoffleitungen aus Werkstoffen wie PE, PP oder PVC. Welches System zum Einsatz kommt, hängt von den transportierten Medien, den Betriebsdrücken und den chemischen Anforderungen des jeweiligen Prozesses ab. Die folgenden Abschnitte beleuchten die entscheidenden Unterschiede und geben Orientierung für die Planung und Ausführung im industriellen Rohrleitungsbau.

Welche Materialien werden für industrielle Rohrleitungssysteme verwendet?

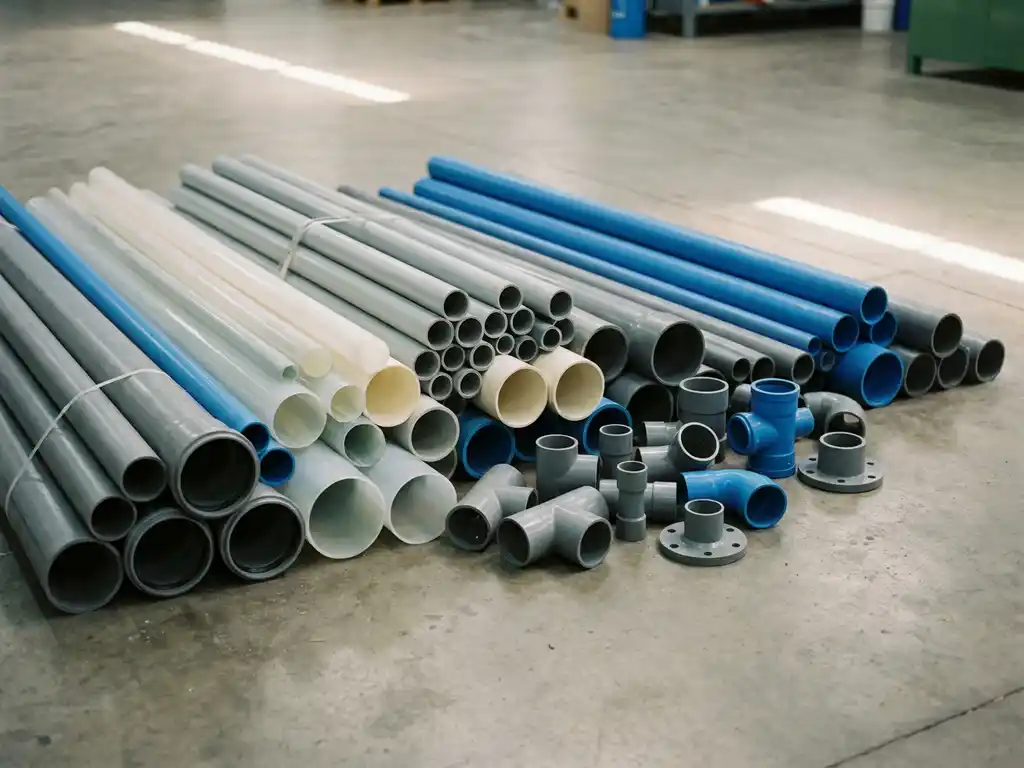

Für industrielle Rohrleitungssysteme werden im Wesentlichen zwei Werkstoffgruppen eingesetzt: metallische Werkstoffe wie Kohlenstoffstahl, Edelstahl und Gusseisen sowie thermoplastische Kunststoffe wie Polyethylen (PE), Polypropylen (PP), Polyvinylchlorid (PVC) und Polyvinylidenfluorid (PVDF). Die Wahl des Werkstoffs richtet sich nach dem transportierten Medium, dem Betriebsdruck, der Temperatur und der chemischen Beständigkeit.

Metallische Rohrleitungen dominieren dort, wo hohe Drücke, hohe Temperaturen oder mechanische Belastungen auftreten, etwa in der Öl- und Gasindustrie oder im Kraftwerksbau. Thermoplastische Kunststoffrohre hingegen überzeugen durch ihre hervorragende chemische Beständigkeit gegenüber Säuren, Laugen und aggressiven Medien. Sie sind deshalb besonders in der chemischen und petrochemischen Industrie, in der Wasseraufbereitung und in der Galvanotechnik weit verbreitet.

Innerhalb der Kunststoffe gibt es weitere Differenzierungen: PP-H und PP-R eignen sich für chemisch aggressive Medien bei moderaten Temperaturen, PE 100 wird häufig für Trinkwasser- und Gasleitungen eingesetzt, und PVDF bietet eine besonders hohe Temperatur- und Chemikalienbeständigkeit für anspruchsvolle Prozessanwendungen. PVC-U ist kostengünstig und bewährt sich in der Abwassertechnik sowie bei drucklosen oder druckarmen Systemen.

Was ist der Unterschied zwischen Druck- und Schwerkraftleitungen?

Druckleitungen transportieren Medien unter einem Betriebsdruck, der über dem Atmosphärendruck liegt, und müssen daher auf Druckbelastung ausgelegt und geprüft werden. Schwerkraftleitungen, auch Freispiegelleitungen genannt, nutzen das natürliche Gefälle zur Förderung und stehen nicht unter Innendruck. Dieser Unterschied bestimmt Werkstoffauswahl, Wandstärke, Verbindungstechnik und die anzuwendenden Normen.

Bei Druckleitungen sind die Anforderungen an Dichtheit, Druckprüfung und Halterungssysteme deutlich höher. Die Rohrwandstärken werden nach der Druckstufe (PN-Klasse) berechnet, und Verbindungen müssen dauerhaft druckdicht sein. Dehnungsberechnungen sind bei Kunststoffleitungen besonders wichtig, da thermoplastische Werkstoffe eine höhere Wärmedehnung aufweisen als Metalle.

Schwerkraftleitungen, typischerweise in der Abwasserentsorgung oder Regenwasserführung eingesetzt, werden hingegen auf ausreichendes Gefälle, Selbstreinigungsgeschwindigkeit und Dichtheit gegen das Eindringen von Grundwasser ausgelegt. Hier stehen Querschnittsberechnung und Gefälleplanung im Vordergrund, nicht die Druckfestigkeit.

Welche Normen und Richtlinien gelten für die Rohrleitungsmontage?

Für die Montage industrieller Rohrleitungssysteme gelten je nach Werkstoff und Anwendung verschiedene Normen und Richtlinien. Im Bereich Kunststoff-Rohrleitungen sind die DVS-Richtlinien (Deutscher Verband für Schweißen und verwandte Verfahren) maßgeblich, insbesondere für Schweißverfahren wie Stumpfschweißen, Heizelementschweißen und Extrusionsschweißen.

Für Anlagen mit wassergefährdenden Stoffen ist das Wasserhaushaltsgesetz (WHG) relevant. Betriebe, die solche Rohrleitungen verlegen, müssen als Fachbetrieb nach § 19I WHG zugelassen sein. Weitere wichtige Regelwerke sind:

DIN EN ISO 15614 für Schweißverfahrensprüfungen
DVGW-Regelwerk für Gas- und Wasserleitungen
AD 2000-Regelwerk für Druckbehälter und drucktragende Bauteile
DIN EN 13480 für metallische Industrierohrleitungen
ATEX-Richtlinien für explosionsgefährdete Bereiche

Für Kunststoffschweißer schreiben die DVS-Richtlinien eine regelmäßige Qualifizierung vor. Schweißer müssen ihre Kenntnisse durch Prüfungen nachweisen, die von anerkannten Prüfstellen wie dem TÜV abgenommen werden. Diese Qualifizierungen sind zeitlich begrenzt und müssen in regelmäßigen Abständen erneuert werden, um die Qualität der Schweißverbindungen dauerhaft zu sichern.

Wie werden Kunststoff-Rohrleitungen in der Industrie verbunden?

Kunststoff-Rohrleitungen in der Industrie werden je nach Werkstoff und Anforderung durch Schweißen, Kleben, Stecken oder Flanschverbindungen gefügt. Das Schweißen ist dabei die bevorzugte Methode für drucktragende und dauerhaft dichte Verbindungen, da es eine materialschlüssige, wartungsfreie Verbindung erzeugt.

Schweißverfahren für Kunststoffrohre

Die gebräuchlichsten Schweißverfahren im industriellen Rohrleitungsbau sind das Heizelementstumpfschweißen, das Heizwendelschweißen und das Extrusionsschweißen. Beim Heizelementstumpfschweißen werden die Rohrenden auf einem beheizten Spiegel aufgeschmolzen und anschließend unter Druck gefügt. Das Heizwendelschweißen nutzt in die Formteile eingebettete Widerstandsdrähte und eignet sich besonders für Verbindungen unter beengten Platzverhältnissen. Das Extrusionsschweißen wird vor allem für dickwandige Bauteile und Reparaturschweißungen eingesetzt.

Lösbare Verbindungsarten

Flanschverbindungen ermöglichen lösbare Verbindungen, die für Wartung und Austausch wichtig sind. Sie werden an Armaturen, Pumpen und Übergangsstellen zu metallischen Systemen eingesetzt. Kleb- und Steckverbindungen finden sich hauptsächlich bei drucklosen oder druckarmen PVC-Leitungen in der Abwassertechnik. Für alle Verbindungsarten gilt: Die Ausführung muss durch qualifiziertes Fachpersonal erfolgen, da Fehler in der Verbindungstechnik zu Leckagen und Anlagenausfällen führen können.

Wann sollte ein zertifizierter Fachbetrieb für die Rohrleitungsmontage beauftragt werden?

Ein zertifizierter Fachbetrieb muss immer dann beauftragt werden, wenn Rohrleitungen wassergefährdende Stoffe führen, da die Verlegung solcher Leitungen eine Zulassung nach § 19I WHG voraussetzt. Darüber hinaus ist eine Fachbetriebspflicht immer dann sinnvoll, wenn Druckleitungen, chemisch aggressive Medien oder sicherheitsrelevante Prozessanlagen betroffen sind.

Konkret empfiehlt sich die Beauftragung eines zertifizierten Fachbetriebs in folgenden Situationen:

Leitungen für Säuren, Laugen oder andere wassergefährdende Stoffe
Drucktragende Rohrleitungssysteme mit definierten PN-Klassen
Anlagen, die einer behördlichen Abnahme oder Druckprüfung bedürfen
Projekte, bei denen Schweißnähte dokumentiert und rückverfolgbar sein müssen
Instandsetzung nach einer Havarie, bei der schnelle und normgerechte Ausführung gefragt ist

Auch bei komplexen Projekten mit Schnittstellen zu Elektrotechnik, Steuerungstechnik oder Apparatebau ist ein erfahrener Fachbetrieb vorzuziehen, der alle Gewerke aus einer Hand koordiniert. Das vermeidet Schnittstellenprobleme und verkürzt die Projektlaufzeit erheblich.

Was kostet die Montage eines industriellen Rohrleitungssystems?

Die Kosten für die Montage eines industriellen Rohrleitungssystems lassen sich nicht pauschal benennen, da sie von Faktoren wie Werkstoff, Nennweite, Systemlänge, Verbindungstechnik, Zugänglichkeit und normativen Anforderungen abhängen. Kunststoffrohrleitungen sind in der Anschaffung oft günstiger als Edelstahlsysteme, erfordern aber qualifiziertes Schweißpersonal, was die Montagekosten beeinflusst.

Folgende Kostentreiber sind im Rohrleitungsbau besonders relevant:

Werkstoff und Druckstufe: Hochwertige Werkstoffe wie PVDF oder Edelstahl erhöhen die Materialkosten deutlich gegenüber PE oder PP.
Verbindungstechnik: Geschweißte Verbindungen sind aufwendiger als Steck- oder Klebeverbindungen und erfordern qualifiziertes Personal.
Halterungssystem und Dehnungsberechnung: Eine fachgerechte Auslegung des Halterungssystems inklusive Dehnungsberechnung ist bei Kunststoffleitungen aufgrund der höheren Wärmedehnung unerlässlich und schlägt sich im Planungsaufwand nieder.
Prüfungen und Dokumentation: Druckprüfungen, Schweißnahtdokumentation und Abnahmeprotokolle verursachen zusätzlichen Aufwand, sind aber für normkonforme Anlagen unverzichtbar.
Montageumgebung: Beengte Platzverhältnisse, Arbeiten unter laufendem Betrieb oder im Ausland erhöhen den logistischen und personellen Aufwand.

Eine belastbare Kostenschätzung ist nur auf Basis einer detaillierten Leistungsbeschreibung und Aufmaßdokumentation möglich. Erfahrene Fachbetriebe erstellen auf dieser Grundlage transparente Angebote, die Material, Montage, Prüfleistungen und Dokumentation klar trennen.

Wie HPT Montagebau bei Rohrleitungssystemen unterstützt

HPT Montagebau GmbH ist ein nach § 19I WHG zugelassener Fachbetrieb mit über zwanzigjähriger Erfahrung in der Montage von Kunststoff-Rohrleitungen. Das Unternehmen wird regelmäßig durch den TÜV Nord nach DVS-Richtlinien qualifiziert und bietet damit die normative Grundlage für sicherheitsrelevante und behördlich abnahmepflichtige Projekte. Das Leistungsangebot im Rohrleitungsbau umfasst:

Verarbeitung, Verlegung und Instandsetzung von Rohrleitungen aus thermoplastischen Kunststoffen
Auslegung des Halterungssystems inklusive Dehnungsberechnung der Rohrleitung
Montage von Versorgungsleitungen, Abwasseraufbereitungsanlagen, Befüllsystemen und Maschinenkühlsystemen
Vorfertigung von Baugruppen für eine effiziente Montage vor Ort
Schnelle Reaktionszeiten im Havariefall zur Minimierung von Produktionsausfällen
Projekte nach deutschen Industriestandards, auch im internationalen Einsatz

Ob Neubau, Erweiterung oder dringliche Instandsetzung: HPT begleitet Industrieprojekte von der Planung bis zur Inbetriebnahme. Jetzt Kontakt aufnehmen und ein unverbindliches Angebot für Ihr Rohrleitungsprojekt anfragen.
