Wann müssen Rohrleitungen in Industrieanlagen erneuert werden? Lebensdauer und Prüfpflichten

Rohrleitungen in Industrieanlagen müssen erneuert werden, wenn Materialermüdung, chemischer Angriff, mechanische Beschädigung oder das Erreichen der technischen Nutzungsdauer eine sichere Weiterverwendung ausschließen. Für thermoplastische Kunststoffrohre liegt dieser Zeitpunkt je nach Medium, Betriebstemperatur und Werkstoff typischerweise nach 20 bis 40 Jahren. Die folgenden Fragen klären, woran Betreiber den Erneuerungsbedarf erkennen, welche gesetzlichen Prüfpflichten gelten und wann eine Sanierung wirtschaftlich sinnvoller ist als ein Komplettaustausch.

Wann ist eine Rohrleitung aus thermoplastischem Kunststoff technisch am Ende?

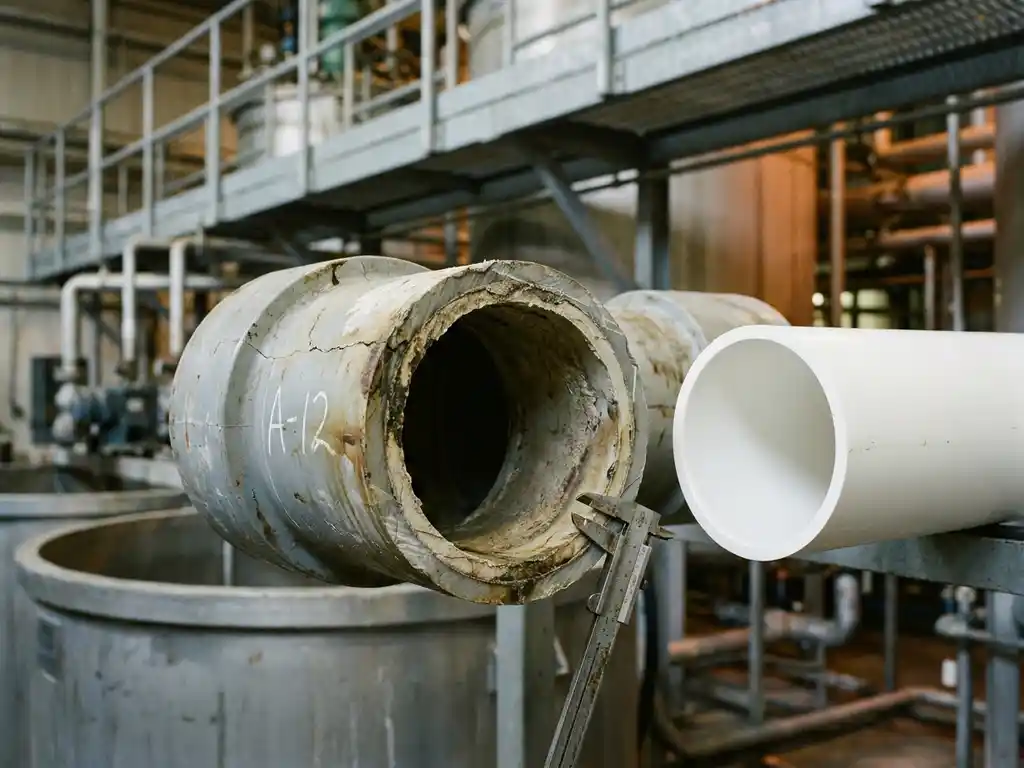

Eine Rohrleitung aus thermoplastischem Kunststoff hat ihr technisches Ende erreicht, wenn Risse, Versprödung, Verformung oder messbare Wanddickenverluste die Betriebssicherheit gefährden. Sichtbare Leckagen sind dabei nur das deutlichste Warnsignal. Häufig kündigt sich der Verschleiß früher durch schleichende Veränderungen an.

Konkrete Anzeichen, die eine sofortige Bewertung erfordern:

Versprödung und Verfärbung der Rohroberfläche, besonders bei UV-Exposition oder erhöhten Betriebstemperaturen
Haarrisse oder Spannungsrisse entlang von Schweißnähten oder Formstücken
Messbare Wanddickenverluste durch chemischen Angriff des geförderten Mediums
Verformungen und Durchbiegungen im Rohrverlauf, die auf thermische Überlastung oder unzureichende Halterung hindeuten
Undichtigkeiten an Verbindungen, die trotz Nachziehen oder Nachschweißen wiederkehren

Thermoplaste wie PE, PP oder PVC-U reagieren unterschiedlich auf Medien und Temperaturen. Ein Rohr, das jahrelang ein neutrales Medium bei Raumtemperatur geführt hat, kann noch deutlich länger betriebssicher sein als ein vergleichbares Rohr, das aggressiven Säuren oder dauerhaften Temperaturen nahe der Werkstoffgrenze ausgesetzt war. Entscheidend ist deshalb nicht allein das Alter, sondern der dokumentierte Betriebszustand.

Wie lange halten Kunststoffrohrleitungen in industriellen Anlagen?

Die Lebensdauer von Kunststoffrohrleitungen in Industrieanlagen beträgt unter normalen Betriebsbedingungen typischerweise 25 bis 40 Jahre. Dieser Wert gilt für korrekt dimensionierte, fachgerecht installierte und regelmäßig gewartete Systeme aus gängigen Thermoplasten wie PE-HD, PP-H oder PVDF.

Die tatsächliche Nutzungsdauer hängt von mehreren Faktoren ab:

Werkstoffwahl: PVDF und hochdichtes PE bieten deutlich höhere chemische Beständigkeit als Standard-PVC und erreichen damit unter vergleichbaren Bedingungen längere Standzeiten.
Betriebstemperatur: Jede dauerhafte Temperaturerhöhung über den Auslegungswert verkürzt die Lebensdauer erheblich. Viele Hersteller geben Druckabminderungsfaktoren für erhöhte Temperaturen an.
Medienaggressivität: Konzentrierte Säuren, Laugen oder Lösungsmittel greifen den Werkstoff von innen an und reduzieren die Wanddicke messbar.
Installationsqualität: Fehlerhafte Schweißnähte, falsch dimensionierte Halterungen oder unzureichende Dehnungsausgleiche erzeugen mechanische Spannungen, die die Lebensdauer deutlich verkürzen.
Wartung und Inspektion: Rohrleitungen, die regelmäßig geprüft und bei Bedarf instandgesetzt werden, erreichen eher das obere Ende ihrer Lebensdauerspanne.

In der Praxis bedeutet das: Ein Rohrleitungssystem, das vor 20 Jahren fachgerecht installiert wurde und seither regelmäßig geprüft worden ist, kann noch viele Jahre zuverlässig betrieben werden. Ein gleichaltes System ohne Dokumentation und Inspektion sollte dagegen einer eingehenden Zustandsbewertung unterzogen werden.

Welche gesetzlichen Prüfpflichten gelten für Rohrleitungen in Industrieanlagen?

Rohrleitungen in Industrieanlagen unterliegen je nach gefördertem Medium verschiedenen gesetzlichen Prüfpflichten. Besonders streng reguliert sind Anlagen, die wassergefährdende Stoffe führen: Hier schreibt das Wasserhaushaltsgesetz (WHG) in Verbindung mit der Verordnung über Anlagen zum Umgang mit wassergefährdenden Stoffen (AwSV) wiederkehrende Prüfungen durch Sachverständige vor.

Die wichtigsten Prüfpflichten im Überblick:

AwSV-Prüfungen: Anlagen der Gefährdungsstufen B bis D müssen vor Inbetriebnahme, nach wesentlichen Änderungen und in regelmäßigen Abständen (je nach Gefährdungsstufe alle 2,5 bis 5 Jahre) von einem zugelassenen Sachverständigen geprüft werden.
Druckgeräterichtlinie (DGRL): Druckführende Rohrleitungen oberhalb bestimmter Druckgrenzen fallen unter die europäische Druckgeräterichtlinie und erfordern eine Konformitätsbewertung sowie wiederkehrende Prüfungen.
Betreiberpflichten nach BetrSichV: Die Betriebssicherheitsverordnung verpflichtet Betreiber, überwachungsbedürftige Anlagen regelmäßig auf ihren sicheren Zustand zu prüfen und die Ergebnisse zu dokumentieren.
DVS-Richtlinien: Die Richtlinien des Deutschen Verbands für Schweißen und verwandte Verfahren (DVS) definieren anerkannte Regeln der Technik für die Verarbeitung thermoplastischer Kunststoffrohre und sind bei Planung, Installation und Prüfung einzuhalten.

Betreiber sind gut beraten, die Prüfintervalle in einem Wartungsplan zu dokumentieren und Prüfberichte lückenlos zu archivieren. Im Schadensfall kann fehlende Prüfdokumentation haftungsrechtliche Konsequenzen haben.

Was passiert, wenn Rohrleitungen zu spät erneuert werden?

Werden verschlissene Rohrleitungen zu spät erneuert, drohen Leckagen, unkontrollierte Medienaustritte und im schlimmsten Fall ein vollständiger Anlagenstillstand. Die Folgekosten eines solchen Ereignisses übersteigen die Kosten einer geplanten Erneuerung in der Regel um ein Vielfaches.

Die Risiken lassen sich in drei Kategorien einteilen:

Betriebliche Risiken: Ungeplante Ausfälle unterbrechen die Produktion ohne Vorwarnzeit. Notfallreparaturen unter Zeitdruck sind teurer und qualitativ oft schlechter als geplante Maßnahmen.
Umwelt- und Sicherheitsrisiken: Austretende wassergefährdende Stoffe können Boden und Grundwasser kontaminieren. Für Betreiber entstehen Meldepflichten, Sanierungskosten und im schlimmsten Fall strafrechtliche Konsequenzen.
Haftungsrisiken: Wer nachweislich Prüfpflichten vernachlässigt oder trotz erkennbarer Schäden nicht gehandelt hat, haftet für entstehende Schäden. Versicherungsschutz kann in solchen Fällen entfallen.

Industrieunternehmen, die auf eine zuverlässige Rohrleitungsinstallation setzen und Prüfzyklen konsequent einhalten, vermeiden diese Risiken und sichern gleichzeitig die Anlagenverfügbarkeit langfristig ab.

Wie läuft eine professionelle Zustandsprüfung von Industrierohrleitungen ab?

Eine professionelle Zustandsprüfung von Industrierohrleitungen umfasst eine systematische Sichtprüfung, zerstörungsfreie Messverfahren zur Wanddickenkontrolle sowie die Bewertung aller Verbindungen, Halterungen und Dehnungsausgleicher. Das Ergebnis ist eine dokumentierte Zustandsbewertung, die als Grundlage für Instandsetzungs- oder Erneuerungsentscheidungen dient.

Ein strukturierter Prüfablauf sieht typischerweise so aus:

Unterlagenprüfung: Auswertung vorhandener Bestandsdokumentation, Prüfberichte und Betriebstagebücher, um die Betriebshistorie zu rekonstruieren.
Sichtprüfung: Inspektion aller zugänglichen Rohrabschnitte auf Risse, Verfärbungen, Verformungen, Leckspuren und Korrosion an Halterungen.
Wanddickenmessung: Ultraschallmessung zur Bestimmung verbleibender Wanddicken, besonders an kritischen Stellen wie Bögen, Abzweigen und Schweißnähten.
Prüfung der Verbindungen: Bewertung von Schweiß- und Klebeverbindungen sowie Flanschverbindungen auf Dichtheit und Festigkeit.
Halterungs- und Dehnungsbeurteilung: Überprüfung, ob das Halterungssystem noch den aktuellen Betriebsbedingungen entspricht und ob Dehnungsausgleicher korrekt arbeiten.
Druckprüfung: Bei Bedarf Durchführung einer Druckprüfung gemäß einschlägiger Normen zum Nachweis der Dichtheit.
Prüfbericht: Dokumentation aller Befunde mit Fotodokumentation, Messwerten und konkreten Handlungsempfehlungen.

Die Prüfung sollte von qualifiziertem Fachpersonal durchgeführt werden, das mit den DVS-Richtlinien vertraut ist und Erfahrung mit den eingesetzten Werkstoffen hat. Nur so lassen sich kritische Befunde zuverlässig von unkritischen Alterserscheinungen unterscheiden.

Wann lohnt sich Sanierung statt Kompletterneuerung einer Rohrleitung?

Eine Sanierung lohnt sich, wenn der Schaden auf klar abgrenzbare Abschnitte oder einzelne Verbindungen beschränkt ist, der Grundwerkstoff des Rohres noch ausreichende Wanddicke aufweist und die Restlebensdauer des sanierten Systems die Investition wirtschaftlich rechtfertigt. Eine Kompletterneuerung ist hingegen sinnvoll, wenn Schäden großflächig auftreten oder das System insgesamt veraltet ist.

Kriterien für eine Sanierung

Sanierungsmaßnahmen sind wirtschaftlich, wenn folgende Bedingungen erfüllt sind:

Schäden konzentrieren sich auf einzelne Abschnitte, Bögen oder Verbindungsstellen
Die Wanddicke im unbeschädigten Bereich liegt noch deutlich über dem Mindestwert
Das Rohrsystem wurde erst vor wenigen Jahren in Betrieb genommen oder hat eine dokumentiert geringe Belastungshistorie
Die Anlage soll in absehbarer Zeit umgebaut oder stillgelegt werden, sodass eine vollständige Erneuerung unwirtschaftlich wäre

Kriterien für eine Kompletterneuerung

Eine vollständige Erneuerung der Rohrleitung ist angezeigt, wenn:

Schäden über das gesamte System verteilt sind und eine wirtschaftliche Einzelreparatur ausschließen
Die Wanddicke flächendeckend unter den zulässigen Mindestwert gefallen ist
Das System die ursprünglich ausgelegte Lebensdauer erreicht oder überschritten hat
Neue Betriebsanforderungen (höhere Drücke, andere Medien, veränderte Temperaturen) eine Neuauslegung erfordern

In der Praxis empfiehlt sich eine Wirtschaftlichkeitsbetrachtung, die Sanierungskosten, erwartete Restlebensdauer und den Wert der Betriebssicherheit gegenüberstellt. Ein erfahrener Fachbetrieb kann diese Entscheidung auf Basis der Zustandsprüfung fundiert begleiten.

Wie HPT Montagebau bei der Erneuerung und Prüfung von Rohrleitungen unterstützt

HPT Montagebau GmbH ist ein nach § 19I WHG zugelassener Fachbetrieb für die Verarbeitung, Verlegung und Instandsetzung von Rohrleitungen aus thermoplastischen Kunststoffen. Mit über zwanzig Jahren Erfahrung im industriellen Kunststoffrohrleitungsbau und regelmäßiger Qualifizierung durch den TÜV Nord nach DVS-Richtlinien bietet HPT die fachliche Grundlage, um Zustandsbewertungen, Sanierungen und Kompletterneuerungen professionell durchzuführen.

Das Leistungsangebot umfasst konkret:

Zustandsprüfung und Dokumentation bestehender Rohrleitungssysteme
Fachgerechte Erneuerung und Montage thermoplastischer Kunststoffrohrleitungen nach DVS-Richtlinien
Auslegung des Halterungssystems inklusive Dehnungsberechnung
Sanierung einzelner Rohrabschnitte und Verbindungsstellen
Schnelle Reaktion im Havariefall zur Minimierung von Produktionsausfällen
Einsatz im In- und Ausland nach deutschen Industriestandards

Ob geplante Erneuerung, akuter Reparaturbedarf oder erste Zustandseinschätzung: Kontaktieren Sie HPT Montagebau für eine fachkundige Beratung zu Ihrem Rohrleitungssystem.
