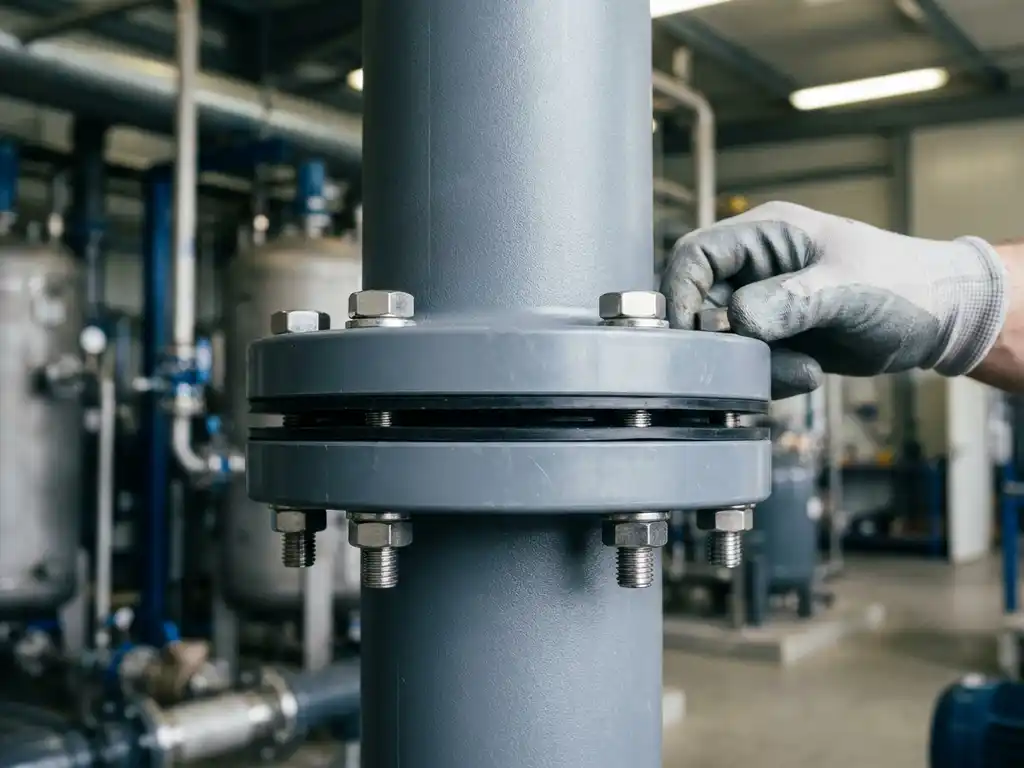

Wie werden Flanschverbindungen bei Kunststoffrohrleitungen abgedichtet?

Flanschverbindungen bei Kunststoffrohrleitungen werden durch eingelegte Flachdichtungen aus geeignetem Elastomer- oder PTFE-Material abgedichtet, die beim Anziehen der Flanschschrauben gleichmäßig verpresst werden. Die Dichtheit hängt entscheidend von der Wahl des richtigen Dichtungswerkstoffs, der korrekten Montagetechnik und der Einhaltung der vorgeschriebenen Anzugsmomente ab. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Flanschdichtungen, Montage und geltende Normen für thermoplastische Rohrleitungssysteme.

Welche Dichtungswerkstoffe eignen sich für Kunststoffflansche?

Für Flanschdichtungen in Kunststoffrohrleitungen eignen sich vor allem PTFE (Polytetrafluorethylen), EPDM (Ethylen-Propylen-Dien-Kautschuk), NBR (Nitrilkautschuk) und FKM (Fluorkautschuk). Die Wahl des Werkstoffs richtet sich nach dem transportierten Medium, der Betriebstemperatur und dem Systemdruck. PTFE gilt dabei als universell chemikalienbeständig und wird besonders häufig in aggressiven Medien eingesetzt.

In der Praxis bestimmt das Fördermedium den Dichtungswerkstoff. EPDM eignet sich gut für Heißwasser, Dampf und viele wässrige Lösungen, während NBR typischerweise für Mineralöle und Kraftstoffe verwendet wird. FKM-Dichtungen kommen dort zum Einsatz, wo besonders hohe Temperaturen oder konzentrierte Chemikalien auftreten. Bei der Auswahl ist außerdem zu beachten, dass der Dichtungswerkstoff chemisch kompatibel mit dem Rohrmaterial selbst sein muss, also etwa mit PVC-U, PP, PE oder PVDF.

Ein häufiger Fehler in der Praxis ist der Einsatz von Dichtungswerkstoffen, die zwar für metallische Rohrsysteme geeignet sind, bei Kunststoffflanschen jedoch zu Spannungsrissen oder ungleichmäßiger Flächenpressung führen können. Vollflächendichtungen sind bei Kunststoffflanschen in der Regel vorzuziehen, da sie die Druckkräfte gleichmäßiger über die gesamte Flanschfläche verteilen und so lokale Überlastungen des Kunststoffs vermeiden.

Wie wird eine Flanschverbindung bei Kunststoffrohren korrekt montiert?

Eine korrekte Montage von Flanschverbindungen bei Kunststoffrohren erfordert saubere Flanschflächen, eine zentriert eingelegte Dichtung und ein schrittweises, kreuzweises Anziehen der Schrauben mit einem Drehmomentschlüssel. Weil Kunststoff unter Druckbelastung fließt (Kriechverhalten), muss nach einer Einlaufphase nachgezogen werden.

Die Montage läuft typischerweise in folgenden Schritten ab:

Flanschflächen reinigen: Beide Dichtflächen müssen frei von Schmutz, Fett und Beschädigungen sein. Kratzer oder Riefen können zu Leckagen führen.
Dichtung zentriert einlegen: Die Dichtung wird mittig zwischen den Flanschen positioniert, ohne zu verkanten.
Schrauben handfest anziehen: Alle Schrauben zunächst gleichmäßig von Hand anziehen, um die Dichtung plan auszurichten.
Kreuzweises Anziehen in mehreren Stufen: Mit dem Drehmomentschlüssel werden die Schrauben in mindestens zwei bis drei Stufen kreuzweise angezogen, bis das vorgeschriebene Anzugsmoment erreicht ist.
Nachziehen nach der Einlaufphase: Nach dem ersten Betrieb unter Druck und Betriebstemperatur muss die Verbindung erneut auf das Nenndrehmoment nachgezogen werden, da Kunststoff unter Last leicht nachgibt.

Wichtig ist, die vom Hersteller angegebenen Anzugsmomente für den jeweiligen Kunststoff einzuhalten. Zu hohe Anzugsmomente können Flansche aus spröden Werkstoffen wie PVC-U beschädigen oder zum Bruch führen. Bei Rohrleitungsmontagen nach DVS-Richtlinien ist die Dokumentation der Anzugsmomente Teil der Qualitätssicherung.

Warum können Flanschverbindungen bei Kunststoffrohren undicht werden?

Flanschverbindungen bei Kunststoffrohren werden undicht, wenn das Kriechverhalten des Werkstoffs nicht berücksichtigt wird, falsche Dichtungswerkstoffe eingesetzt werden, Flanschflächen beschädigt sind oder die Schrauben ungleichmäßig angezogen wurden. Temperaturwechsel und Druckstöße verstärken diese Effekte zusätzlich.

Die häufigsten Ursachen für undichte Flanschverbindungen in thermoplastischen Rohrleitungen lassen sich in mehrere Kategorien einteilen:

Kriechverhalten nicht berücksichtigt: Kunststoffe geben unter dauerhafter Druckbelastung nach. Wird nicht nachgezogen, verliert die Dichtung ihre Vorspannung.
Falsche Dichtungswahl: Ein chemisch unverträglicher oder zu harter Dichtungswerkstoff dichtet die Flanschfläche nicht vollständig ab.
Ungleichmäßige Schraubenvorspannung: Werden Schrauben nicht kreuzweise und stufenweise angezogen, verkantet die Dichtung und dichtet ungleichmäßig ab.
Thermische Ausdehnung: Bei Temperaturwechseln dehnen sich Kunststoffrohre stärker aus als metallische Gegenflansche, was zu Relativbewegungen und Leckagen führen kann.
Beschädigte Dichtflächen: Kratzer, Riefen oder Verunreinigungen auf den Flanschflächen verhindern eine vollflächige Anlage der Dichtung.

In Industrieanlagen mit wechselnden Betriebszuständen empfiehlt sich eine regelmäßige Sichtprüfung der Flanschverbindungen sowie ein planmäßiges Nachziehen in festgelegten Wartungsintervallen.

Was ist der Unterschied zwischen losem Bund und festem Flansch bei Kunststoffrohren?

Der feste Flansch ist fest mit dem Rohrende verschweißt oder verklebt und bildet eine einteilige, starre Verbindung. Der lose Bund hingegen besteht aus einem aufgesteckten Losbund aus Kunststoff oder Stahl, der hinter einem angeschweißten Bundbogen gleitet und sich frei drehen lässt. Der wesentliche Unterschied liegt in der Montageflexibilität und den auftretenden Kräften.

Fester Flansch

Beim festen Flansch wird der Flanschkörper direkt auf das Rohrende aufgeschweißt oder aufgeklebt. Diese Verbindung ist dauerhaft und überträgt alle Kräfte direkt auf das Rohr. Feste Flansche sind in der Regel kompakter und kommen bei kleineren Nennweiten oder dort zum Einsatz, wo keine Justierung der Bohrlochposition erforderlich ist.

Loser Bund

Der lose Bund besteht aus einem drehbaren Ring, der hinter einem aufgeschweißten Bundbogen sitzt. Da der Bund frei rotiert, können die Schraubenbohrungen beim Anschluss an Gegenflansche einfach ausgerichtet werden, ohne das Rohr selbst drehen zu müssen. Das erleichtert die Montage erheblich, besonders bei schwer zugänglichen Einbausituationen oder großen Nennweiten. Zudem werden Biegemomente und Axialkräfte nicht direkt auf die Schweißnaht übertragen, was die Verbindung mechanisch entlastet.

In der industriellen Praxis mit thermoplastischen Rohrleitungen ist der lose Bund die häufiger verwendete Bauform, da er mehr Flexibilität bei der Ausrichtung bietet und den Austausch von Dichtungen ohne großen Aufwand ermöglicht.

Welche Normen und Richtlinien gelten für Flanschverbindungen in Kunststoffrohrleitungen?

Für Flanschverbindungen in Kunststoffrohrleitungen sind vor allem die DVS-Richtlinien (Deutscher Verband für Schweißen und verwandte Verfahren), die EN-Normen der Reihe EN 1092 für Flansche sowie die ISO 15493 und ISO 15494 für thermoplastische Rohrleitungssysteme maßgeblich. In wasserrechtlich relevanten Bereichen gelten zusätzlich die Anforderungen des Wasserhaushaltsgesetzes (WHG).

Die DVS-Richtlinien regeln unter anderem die Schweißverfahren für thermoplastische Kunststoffe, die Qualifikation von Schweißern sowie die Prüfung von Schweißverbindungen. Für Flanschverbindungen sind insbesondere die Vorgaben zur Verbindungstechnik und zur Qualitätssicherung relevant. Betriebe, die nach DVS-Richtlinien arbeiten und durch den TÜV Nord qualifiziert sind, erfüllen damit die Anforderungen für anspruchsvolle Industrieprojekte.

Die EN 1092 legt Maße, Druckstufen und Werkstoffe für Flansche fest und stellt sicher, dass Flansche unterschiedlicher Hersteller miteinander kompatibel sind. Kunststoffflansche werden in der Regel nach den Druckstufen PN 6, PN 10 oder PN 16 ausgeführt, wobei die zulässige Druckstufe mit steigender Temperatur abnimmt.

Im Bereich der Wasseraufbereitung und Abwassertechnik schreibt der § 19i WHG vor, dass Rohrleitungsarbeiten an wassergefährdenden Stoffen nur von zugelassenen Fachbetrieben durchgeführt werden dürfen. Diese Zulassung setzt nachgewiesene Fachkunde, geeignetes Werkzeug und die Einhaltung anerkannter Regeln der Technik voraus. Projektverantwortliche sollten bei der Vergabe solcher Arbeiten stets auf den Nachweis dieser Zulassung achten.

So unterstützt HPT bei der fachgerechten Montage von Flanschverbindungen

HPT Montagebau GmbH ist ein nach § 19i WHG zugelassener Fachbetrieb mit über zwanzigjähriger Erfahrung in der Montage von Kunststoff-Rohrleitungen und bietet alle Leistungen rund um Flanschverbindungen in thermoplastischen Rohrleitungssystemen aus einer Hand. Die Qualifikation der Monteure erfolgt regelmäßig durch den TÜV Nord nach DVS-Richtlinien, sodass alle Verbindungen den geltenden Normen und industriellen Qualitätsstandards entsprechen.

Das Leistungsangebot von HPT umfasst konkret:

Fachgerechte Montage von Flanschverbindungen in Kunststoffrohrleitungen aus PP, PVC-U, PE und PVDF
Auswahl und Beschaffung geeigneter Dichtungswerkstoffe abgestimmt auf das jeweilige Medium und die Betriebsbedingungen
Dokumentierte Qualitätsprüfung inklusive Druckprüfung und Prüfprotokoll
Montage nach DVS-Richtlinien mit TÜV Nord-qualifiziertem Personal
Schnelle Reaktionszeiten im Havariefall zur Minimierung von Produktionsausfällen
Einsatz auf nationalen und internationalen Baustellen unter Einhaltung deutscher Industriestandards

Ob Neubau, Umbau oder dringender Reparaturbedarf: Nehmen Sie jetzt Kontakt mit HPT auf und schildern Sie Ihr Projekt. Das Team meldet sich zeitnah mit einer konkreten Einschätzung und einem individuellen Angebot.
