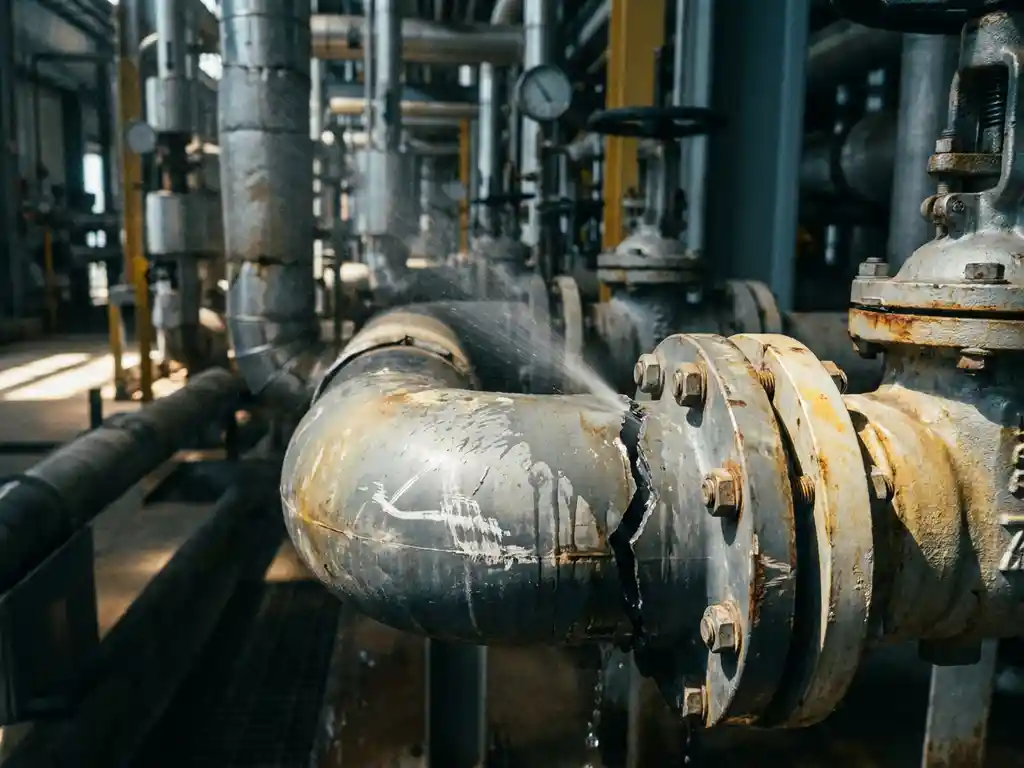

Was sind die häufigsten Ursachen für Rohrbrüche in Industrieanlagen?

Die häufigsten Ursachen für Rohrbrüche in Industrieanlagen sind mechanische Überlastung, Korrosion, fehlerhafte Montage, Materialermüdung und mangelnde Wartung. Diese Faktoren treten selten isoliert auf: In der Praxis verstärken sie sich gegenseitig und führen gemeinsam zu Systemversagen. Wer die Ursachen kennt, kann gezielt gegensteuern und kostspielige Produktionsausfälle vermeiden.

Welche Belastungen führen am häufigsten zu Rohrversagen?

Die häufigsten Belastungen, die zu Rohrversagen in Industrieanlagen führen, sind Druckspitzen, thermische Wechselbelastungen, chemische Einwirkungen und mechanische Schwingungen. Jede dieser Belastungsformen greift das Material auf unterschiedliche Weise an und kann bei dauerhafter Einwirkung zur vollständigen Zerstörung des Rohrleitungssystems führen.

Druckspitzen entstehen häufig durch Druckstöße, auch Wasserhammer genannt. Wenn Pumpen abrupt stoppen oder Ventile schnell schließen, entsteht eine Druckwelle, die das Mehrfache des Betriebsdrucks erreichen kann. Rohre, die auf den Nenndruck ausgelegt sind, halten dieser kurzzeitigen Überlastung auf Dauer nicht stand.

Thermische Wechselbelastungen sind besonders in Anlagen relevant, in denen heiße und kalte Medien abwechselnd durch dieselben Leitungen fließen. Rohre dehnen sich bei Wärme aus und ziehen sich bei Kälte zusammen. Ohne ausreichende Dehnungskompensation entstehen Zugspannungen, die Verbindungsstellen und Rohrwände schwächen.

Chemische Einwirkungen spielen vor allem in der chemischen und petrochemischen Industrie eine zentrale Rolle. Aggressive Medien greifen Rohrwandungen von innen an, während äußere Einflüsse wie Feuchtigkeit oder Lösungsmittel die Außenwand schädigen können. Selbst bei thermoplastischen Kunststoffrohren, die grundsätzlich chemisch resistent sind, muss die Materialwahl auf das spezifische Medium abgestimmt sein.

Wie entstehen Rohrbrüche durch fehlerhafte Verlegung oder Montage?

Rohrbrüche durch fehlerhafte Verlegung oder Montage entstehen, wenn Rohre unter mechanischer Vorspannung eingebaut werden, Schweißnähte nicht normgerecht ausgeführt sind oder Halterungen falsch dimensioniert wurden. Montagefehler sind eine der häufigsten, aber am schwersten zu erkennenden Ursachen für spätere Defekte an Rohrleitungssystemen.

Ein typischer Montagefehler ist das Einbauen von Rohren unter Zugspannung, um Längenunterschiede auszugleichen. Die Verbindungsstellen stehen dann dauerhaft unter Last und versagen früher als geplant. Ebenso kritisch ist eine unzureichende Unterstützung langer Rohrabschnitte: Fehlen Halterungen oder sind sie falsch positioniert, entstehen Biegebelastungen, die das Material über die Zeit ermüden.

Bei thermoplastischen Kunststoffrohren ist die Qualität der Schweißverbindungen entscheidend. Stumpfschweißungen, Heizelementstumpfschweißungen oder Elektroschweißmuffen müssen nach definierten Parametern ausgeführt werden. Abweichungen bei Temperatur, Druck oder Abkühlzeit führen zu Bindefehlern, die erst unter Betriebslast sichtbar werden. Aus diesem Grund schreiben DVS-Richtlinien klare Verfahrensregeln vor und fordern qualifiziertes Fachpersonal.

Warum sind thermoplastische Kunststoffrohre besonders anfällig für Materialermüdung?

Thermoplastische Kunststoffrohre sind anfällig für Materialermüdung, weil ihre mechanischen Eigenschaften stark von Temperatur, UV-Strahlung und der Art der Belastung abhängen. Anders als Metallrohre reagieren sie auf langfristige Kriechbelastung und verlieren unter dauerhafter Zugbeanspruchung an Wandstärke und Steifigkeit.

Kriechverhalten ist ein werkstoffimmanentes Merkmal von Thermoplasten. Unter konstantem Druck oder Gewicht verformt sich das Material langsam und dauerhaft, ohne dass eine sichtbare Beschädigung entsteht. Diese schleichende Verformung kann Verbindungen lockern und Dichtflächen kompromittieren, bevor es zum eigentlichen Rohrbruch kommt.

UV-Strahlung ist ein weiterer kritischer Faktor für Rohre aus Kunststoffen wie PE, PP oder PVC. Ohne ausreichenden UV-Schutz versprödet das Material an der Oberfläche, verliert Flexibilität und wird anfällig für Rissbildung. Rohre, die im Außenbereich verlegt werden, müssen daher entweder aus UV-stabilisierten Werkstoffen bestehen oder entsprechend geschützt werden.

Hinzu kommt, dass viele Thermoplaste empfindlich auf bestimmte Lösungsmittel oder Spannungsrissbildner reagieren. Selbst minimale Konzentrationen bestimmter Substanzen können in Kombination mit mechanischer Spannung zu sogenannten Environmental Stress Cracks führen, die sich innerhalb kurzer Zeit zu vollständigen Rissen ausweiten. Die Auswahl des richtigen Werkstoffs für das jeweilige Medium ist deshalb keine Formalität, sondern eine sicherheitskritische Entscheidung.

Was sind die häufigsten Fehler bei der Wartung von Rohrleitungssystemen?

Die häufigsten Wartungsfehler bei Rohrleitungssystemen sind unregelmäßige Sichtprüfungen, fehlende Dokumentation von Druckprüfungen, das Ignorieren von Frühwarnsignalen und der Einsatz nicht kompatibler Ersatzteile. Wartungsmängel erhöhen das Risiko eines Rohrbruchs erheblich und sind in vielen Fällen vermeidbar.

Sichtprüfungen werden in der Praxis oft als zeitaufwendig oder wenig ergiebig eingestuft und daher vernachlässigt. Dabei lassen sich Ablagerungen, Verfärbungen, Verformungen oder Undichtigkeiten an Verbindungsstellen durch regelmäßige Begehung frühzeitig erkennen. Wer diese Routinekontrollen einspart, übersieht Schäden, bis sie kritisch werden.

Ein weiterer verbreiteter Fehler ist der Einsatz von Ersatzteilen, die zwar geometrisch passen, aber nicht für das jeweilige Medium oder den Betriebsdruck zugelassen sind. Insbesondere bei Dichtungen, Muffen und Verbindungselementen kann eine falsche Materialwahl innerhalb kurzer Zeit zu Undichtigkeiten oder vollständigem Versagen führen.

Fehlende oder lückenhafte Dokumentation erschwert die Ursachenanalyse nach einem Schadensfall erheblich. Ohne Aufzeichnungen über Druckprüfungen, Schweißprotokolle und Wartungsintervalle lässt sich nicht nachvollziehen, ob ein Schaden auf einen Montagefehler, Materialermüdung oder Betriebsüberlastung zurückzuführen ist.

Wie lassen sich Rohrbrüche in Industrieanlagen frühzeitig erkennen?

Rohrbrüche in Industrieanlagen lassen sich frühzeitig erkennen durch regelmäßige Druckprüfungen, akustische Leckageortung, visuelle Inspektion kritischer Verbindungsstellen und den Einsatz von Durchflussmessgeräten. Je früher ein Defekt erkannt wird, desto geringer ist der Schaden für Anlage und Produktion.

Technische Frühwarnsysteme

Moderne Rohrleitungssysteme können mit Drucksensoren und Durchflussmessern ausgestattet werden, die kontinuierlich Betriebsparameter überwachen. Abweichungen vom Sollwert, etwa ein unerklärlicher Druckabfall oder ein erhöhter Durchfluss ohne entsprechende Anforderung, sind verlässliche Indikatoren für eine entstehende Leckage. Solche Systeme ermöglichen es, noch vor dem eigentlichen Rohrbruch einzugreifen.

Manuelle Inspektionsmethoden

Ergänzend zur technischen Überwachung bleiben manuelle Methoden unverzichtbar. Regelmäßige Begehungen durch geschultes Personal, das auf Feuchtigkeitsflecken, Verfärbungen, Gerüche oder ungewöhnliche Geräusche achtet, decken Schäden auf, die Sensoren nicht erfassen. Besonders Verbindungsstellen, Biegungen und Übergänge zwischen verschiedenen Materialien verdienen dabei besondere Aufmerksamkeit, da sie statistisch häufiger versagen als gerade Rohrabschnitte.

Was ist im Havariefall bei einem Rohrbruch sofort zu tun?

Im Havariefall bei einem Rohrbruch muss sofort der betroffene Anlagenabschnitt isoliert, die Mediumzufuhr unterbrochen und das Leck gesichert werden. Parallel dazu sind Sicherheitsmaßnahmen zum Schutz von Personal und Umwelt einzuleiten und ein Fachbetrieb zu kontaktieren, der die Schadensursache analysiert und die Reparatur normgerecht durchführt.

Die erste Priorität gilt immer der Sicherheit: Abhängig vom Medium können auslaufende Flüssigkeiten oder Gase brand- oder explosionsgefährlich, toxisch oder umweltschädlich sein. Absperrventile müssen unverzüglich betätigt und der betroffene Bereich gesperrt werden. Bei wassergefährdenden Stoffen gelten zusätzlich die Meldepflichten gemäß Wasserhaushaltsgesetz.

Nach der Sicherung des Schadens ist eine genaue Dokumentation des Zustands vor der Reparatur wichtig. Fotos, Druckmesswerte und Betriebsdaten aus dem Zeitraum vor dem Schadenseintritt helfen dabei, die eigentliche Ursache zu bestimmen und Wiederholungsschäden zu vermeiden. Eine Reparatur ohne Ursachenanalyse löst das Problem nur kurzfristig.

Wie HPT bei Rohrbrüchen und Rohrleitungsschäden hilft

HPT Montagebau GmbH ist ein zugelassener Fachbetrieb nach § 19I WHG mit über zwanzigjähriger Erfahrung in der Montage und Instandhaltung von Rohrleitungssystemen aus thermoplastischen Kunststoffen. Im Havariefall und bei planmäßiger Instandhaltung bietet HPT konkrete Lösungen:

Schnelle Reaktionszeiten im Havariefall: HPT minimiert Produktionsausfälle durch kurze Reaktionszeiten und direkte Einsatzbereitschaft bei Betriebsstörungen.
Normgerechte Montage und Schweißung: Alle Arbeiten erfolgen nach DVS-Richtlinien durch TÜV-Nord-qualifiziertes Personal, was Montagefehler als Schadensursache systematisch ausschließt.
Werkstoffberatung und Materialauswahl: HPT wählt Rohrmaterialien und Verbindungselemente gezielt auf das jeweilige Medium, den Betriebsdruck und die Umgebungsbedingungen ab.
Vollständige Dokumentation: Schweißprotokolle, Druckprüfungen und Prüfdokumentationen werden lückenlos erstellt und übergeben.
Komplettleistungen aus einer Hand: Von der Planung über die Vorfertigung bis zur Inbetriebnahme inklusive Elektrotechnik und PLC-Programmierung übernimmt HPT alle Gewerke.

Ob akute Havarie oder geplante Wartung: Nehmen Sie jetzt Kontakt mit HPT auf und erhalten Sie eine schnelle, fachkundige Einschätzung Ihrer Situation.
