Was bedeutet DN bei Kunststoffrohren?

DN steht bei Kunststoffrohren für Diamètre nominal – zu Deutsch Nennweite – und ist eine dimensionslose Kennzahl, die den ungefähren Innendurchmesser einer Rohrleitung in Millimetern beschreibt. Die DN-Angabe dient als einheitlicher Referenzwert für die Planung und Kompatibilität von Rohrsystemen, spiegelt aber nicht zwingend den exakten gemessenen Durchmesser wider. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um DN-Angaben bei Kunststoffrohren.

Wie wird die Nennweite DN bei Rohrleitungen festgelegt?

Die Nennweite DN wird durch internationale Normen festgelegt und entspricht einem gerundeten, genormten Zahlenwert, der dem ungefähren Innendurchmesser einer Rohrleitung in Millimetern entspricht. DN ist keine Maßangabe im strengen Sinne, sondern ein Bezeichnungssystem, das die Kompatibilität von Rohren, Formstücken und Armaturen verschiedener Hersteller sicherstellt.

Das Prinzip dahinter ist einfach: Rohre mit derselben DN-Angabe lassen sich unabhängig vom Hersteller miteinander verbinden, weil ihre Anschlussmaße genormt sind. Die Festlegung erfolgt durch das Europäische Komitee für Normung (CEN) sowie die International Organization for Standardization (ISO). Für Kunststoffrohre sind dabei vor allem die Normenreihen EN und ISO maßgeblich. Die tatsächlichen Außen- und Innendurchmesser können je nach Werkstoff und Wanddickenklasse variieren, solange die Anschlussgeometrie der Norm entspricht.

Welche DN-Größen gibt es für Kunststoffrohre?

Kunststoffrohre werden in einem breiten Spektrum von DN-Größen hergestellt, das von DN 10 für kleine Laborsysteme bis hin zu DN 2000 und größer für industrielle Großanlagen reicht. Die gängigsten Nennweiten im industriellen Einsatz liegen zwischen DN 15 und DN 600.

Die am häufigsten verwendeten DN-Stufen in der Industrie sind:

DN 15 bis DN 50: Kleinrohre für Dosier-, Steuer- und Nebenleitungen
DN 65 bis DN 200: Mittlere Nennweiten für Prozess-, Kühl- und Versorgungsleitungen
DN 250 bis DN 600: Größere Rohrdurchmesser für Hauptleitungen in der Wasseraufbereitung und chemischen Industrie
DN 700 und größer: Sonderlösungen für Abwasseranlagen, Kläranlagen und Infrastrukturprojekte

Die Verfügbarkeit bestimmter DN-Größen hängt vom jeweiligen Kunststoffwerkstoff ab. Polypropylen (PP), Polyethylen (PE) und PVC-U werden in den meisten Nennweiten angeboten, während Sonderwerkstoffe wie PVDF oder ECTFE häufig nur in einem eingeschränkten Größenbereich erhältlich sind.

Was ist der Unterschied zwischen DN, OD und ID bei Kunststoffrohren?

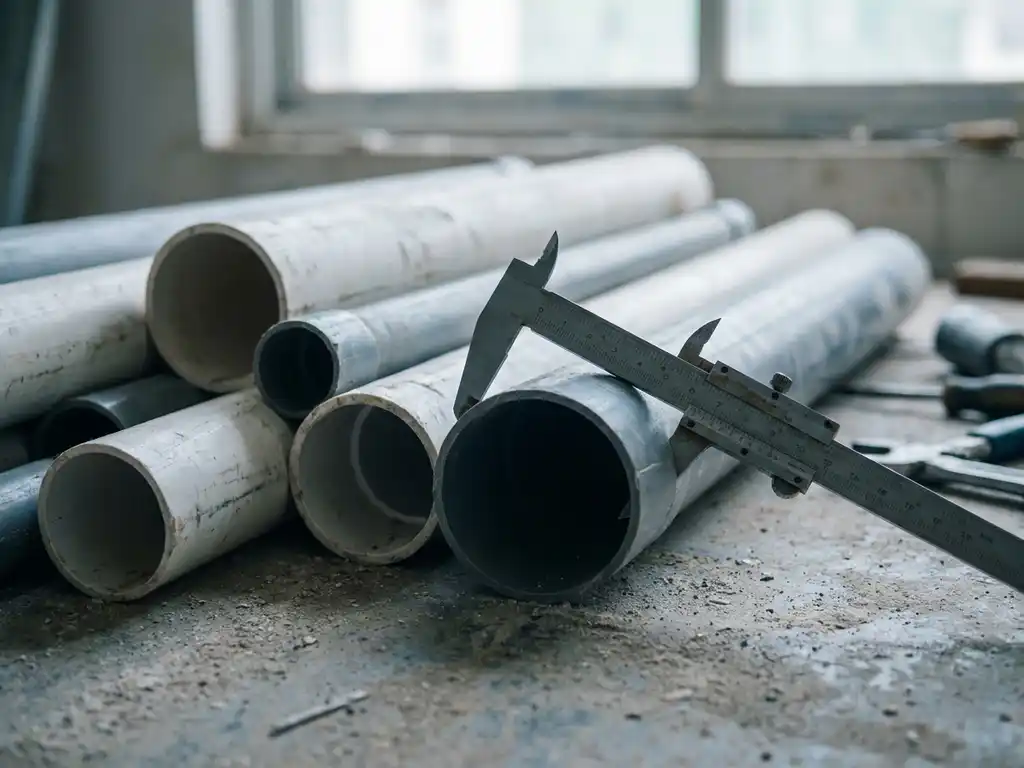

DN (Nennweite) ist eine genormte Bezeichnungsgröße ohne direkte Maßbindung. OD (Outer Diameter) bezeichnet den tatsächlich gemessenen Außendurchmesser des Rohres, ID (Inner Diameter) den tatsächlich gemessenen Innendurchmesser. Während DN ein Planungskennwert ist, sind OD und ID die realen Fertigungsmaße.

Bei Kunststoffrohren wird häufig nach dem OD-System gearbeitet, das heißt, der Außendurchmesser ist festgelegt und der Innendurchmesser ergibt sich aus der Wanddicke. Das ist wichtig, weil Kunststoffrohre in unterschiedlichen Druckstufen und Wanddickenklassen (SDR-Klassen) gefertigt werden. Ein Rohr DN 100 kann je nach SDR-Klasse einen ID von 88 mm oder 96 mm haben, während der OD konstant bei 110 mm bleibt.

Für die Auslegung von Rohrsystemen in Industrieanlagen ist es daher entscheidend, neben der DN-Angabe auch den tatsächlichen Außendurchmesser und die Wanddicke zu kennen, um Strömungsgeschwindigkeiten, Druckverluste und Materialmengen korrekt berechnen zu können.

Warum stimmt die DN-Angabe nicht mit dem tatsächlichen Durchmesser überein?

Die DN-Angabe stimmt nicht mit dem tatsächlichen Durchmesser überein, weil DN historisch als vereinfachter Bezeichnungswert eingeführt wurde, der die Kompatibilität von Rohrsystemen sicherstellt, ohne einen exakten Messwert vorzugeben. Die Abweichung ist systembedingt und gewollt.

Historisch hat sich das DN-System aus verschiedenen nationalen Normen entwickelt, die unterschiedliche Fertigungstoleranzen und Werkstoffkonventionen hatten. Als die Normung internationalisiert wurde, blieb der Bezeichnungswert DN als Planungshilfe erhalten, während die tatsächlichen Maße werkstoffspezifisch festgelegt wurden. Besonders deutlich wird die Abweichung bei Kunststoffrohren, weil:

Verschiedene Werkstoffe unterschiedliche Wanddicken erfordern, was den Innendurchmesser beeinflusst
Druckstufen (SDR-Klassen) die Wanddicke und damit den lichten Querschnitt verändern
Bei einigen Kunststoffrohrsystemen der Außendurchmesser und nicht der Innendurchmesser als Bezugsgröße gilt

Für die Praxis bedeutet das: Die DN-Angabe reicht für die Bestellung und Planung als Orientierungsgröße aus, für die technische Auslegung müssen jedoch immer die tatsächlichen OD- und ID-Werte aus dem Datenblatt des Herstellers herangezogen werden.

Wie wählt man die richtige DN-Größe für eine Industrieanlage aus?

Die richtige DN-Größe für eine Industrieanlage wählt man auf Basis der erforderlichen Durchflussmenge, der zulässigen Strömungsgeschwindigkeit, des Betriebsdrucks und des Fördermediums. Diese vier Parameter bestimmen gemeinsam den notwendigen lichten Querschnitt und damit die passende Nennweite.

Die Auslegung folgt in der Regel diesen Schritten:

Durchflussmenge festlegen: Welche Volumenmenge muss pro Zeiteinheit transportiert werden (m³/h oder l/min)?
Strömungsgeschwindigkeit bestimmen: Für Flüssigkeiten gelten in der Industrie typischerweise 0,5 bis 3 m/s als wirtschaftlicher Richtwert, für Gase und Luft höhere Werte.
Rohrquerschnitt berechnen: Aus Durchflussmenge und Strömungsgeschwindigkeit ergibt sich der benötigte Querschnitt, aus dem der Innendurchmesser abgeleitet wird.
Passende DN-Stufe wählen: Den berechneten Innendurchmesser mit den verfügbaren DN-Größen abgleichen und die nächstgrößere Normgröße wählen.
Druckstufe und SDR-Klasse festlegen: Betriebsdruck und Werkstoff bestimmen die erforderliche Wanddicke und damit die SDR-Klasse.

Zusätzlich spielen das Fördermedium und seine chemischen Eigenschaften eine wichtige Rolle, da aggressivere Medien dickere Wandstärken oder andere Werkstoffe erfordern können, was wiederum den nutzbaren Innendurchmesser beeinflusst.

Welche Normen regeln DN-Angaben bei thermoplastischen Kunststoffrohren?

Die DN-Angaben bei thermoplastischen Kunststoffrohren werden durch eine Reihe europäischer und internationaler Normen geregelt, allen voran EN ISO 11922-1 für Maße und Toleranzen sowie werkstoffspezifische Produktnormen wie EN 1401 (PVC-U), EN 12201 (PE) und EN 15494 (PP, PVDF und weitere Industriewerkstoffe).

Die wichtigsten Normwerke im Überblick:

EN ISO 11922-1: Grundnorm für Maße, Toleranzen und Kennzeichnung thermoplastischer Rohre
EN 12201: Polyethylen-Rohrsysteme für die Wasserversorgung und allgemeine Anwendungen
EN 1401: PVC-U-Rohrsysteme für die Grundstücksentwässerung
EN 15494: Kunststoff-Rohrleitungssysteme für industrielle Anwendungen (PP, PE, PVDF, ABS, PVC-C)
DVS-Richtlinien: Deutsche Schweißtechnische Vereinigung, regelt Verarbeitung und Verbindungstechniken thermoplastischer Kunststoffrohre

Für den industriellen Einsatz in Deutschland sind neben den EN-Normen auch die DVS-Richtlinien besonders relevant, da sie die fachgerechte Verarbeitung von Kunststoffrohrleitungen regeln und Grundlage für die Zertifizierung von Fachbetrieben nach § 19l WHG sind. Wer Rohrleitungssysteme aus thermoplastischen Kunststoffen plant oder verlegt, sollte stets die aktuellen Fassungen der einschlägigen Normen und DVS-Merkblätter zurate ziehen.
