Die Auswahl des richtigen Rohrleitungsmaterials hängt in erster Linie von drei Kernfaktoren ab: der chemischen Beständigkeit gegenüber dem transportierten Medium, den Druck- und Temperaturbedingungen im Betrieb sowie den geltenden Normen und Zulassungen. Für industrielle Anwendungen kommen dabei häufig thermoplastische Kunststoffe zum Einsatz, da sie korrosionsbeständig, leicht zu verarbeiten und für ein breites Medienspektrum geeignet sind. Die folgenden Abschnitte beleuchten die entscheidenden Auswahlkriterien im Detail.
Welche Rolle spielen Medienbeständigkeit und chemische Verträglichkeit?
Medienbeständigkeit ist das wichtigste Kriterium bei der Auswahl des Rohrleitungsmaterials. Kein Werkstoff ist universell beständig gegenüber allen Chemikalien, Lösungsmitteln oder Säuren. Wird ein ungeeignetes Material eingesetzt, drohen Materialermüdung, Rissbildung oder im schlimmsten Fall ein unkontrollierter Austritt des Mediums mit Folgeschäden für Anlage und Umwelt.
Die chemische Verträglichkeit eines Rohrleitungswerkstoffs beschreibt, wie stabil das Material bei dauerhaftem Kontakt mit einem bestimmten Stoff bleibt. Hersteller stellen dafür sogenannte Beständigkeitstabellen zur Verfügung, in denen für jede Werkstoff-Medium-Kombination Empfehlungen ausgesprochen werden. Entscheidend ist dabei nicht nur die Beständigkeit im Normalbetrieb, sondern auch das Verhalten bei Reinigungsmitteln, Spülmedien oder im Havariefall. In der chemischen und petrochemischen Industrie sowie in der Wasseraufbereitung ist eine sorgfältige Prüfung der Medienverträglichkeit daher unverzichtbar.
Wie beeinflussen Druck- und Temperaturbedingungen die Materialwahl?
Druck und Temperatur begrenzen direkt den Einsatzbereich eines Rohrleitungsmaterials. Thermoplastische Kunststoffe verlieren mit steigender Temperatur an Festigkeit, weshalb die zulässige Betriebstemperatur immer in Kombination mit dem Betriebsdruck bewertet werden muss. Beide Faktoren zusammen bestimmen die erforderliche Wandstärke und die Druckstufe des Rohrsystems.
Für die Auslegung von Kunststoff-Rohrleitungssystemen in der Industrie gilt: Je höher die Betriebstemperatur, desto niedriger ist der zulässige Betriebsdruck bei gleichem Wandquerschnitt. Dieses Zusammenspiel ist in technischen Normen und Herstellerangaben dokumentiert und muss bei der Planung zwingend berücksichtigt werden. In Anlagen mit stark schwankenden Betriebsbedingungen, etwa durch Dampfstöße oder thermische Wechsellasten, sind zusätzlich Dehnungsausgleicher und Fixpunktverankerungen einzuplanen. Nur eine ganzheitliche Betrachtung der Betriebsbedingungen führt zu einem dauerhaft zuverlässigen Rohrleitungssystem.
Was sind die Unterschiede zwischen PP, PE, PVC und PVDF als Rohrleitungswerkstoffe?

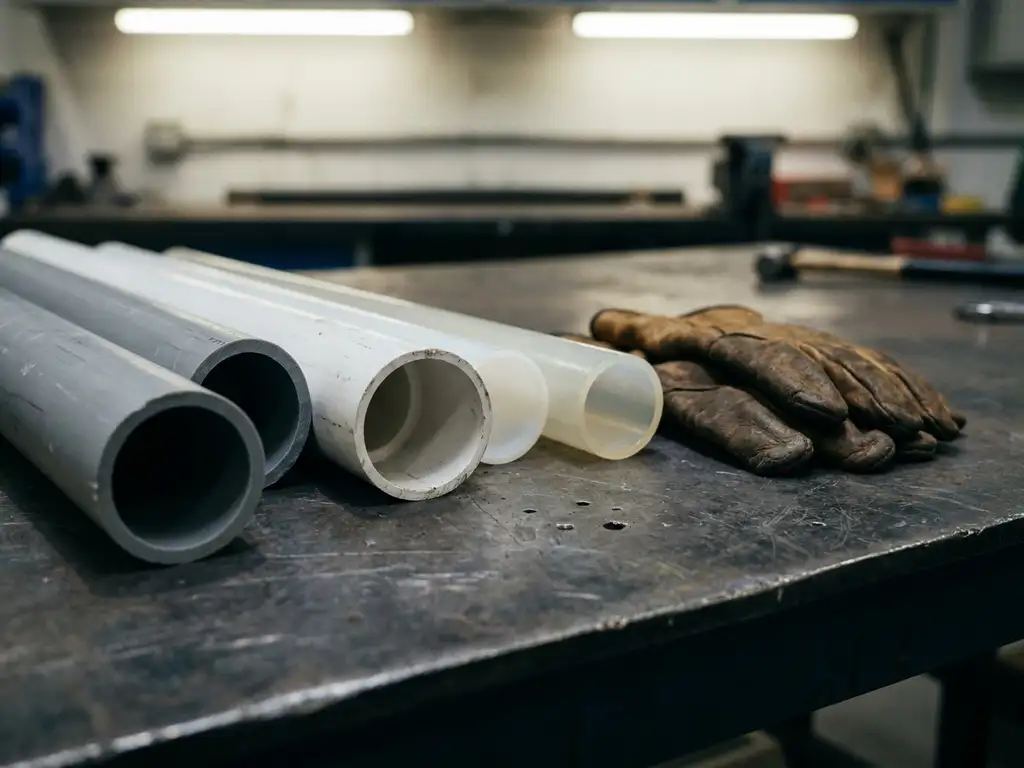

PP, PE, PVC und PVDF sind die vier meistgenutzten thermoplastischen Kunststoffe im Rohrleitungsbau und unterscheiden sich vor allem in ihrer chemischen Beständigkeit, Temperaturbelastbarkeit und mechanischen Festigkeit. Die Wahl des richtigen Werkstoffs hängt vom konkreten Einsatzfall ab.
PP (Polypropylen)
Polypropylen ist ein vielseitiger Standardwerkstoff mit guter Beständigkeit gegenüber Säuren, Laugen und vielen organischen Verbindungen. Es ist leicht zu verschweißen, wirtschaftlich und eignet sich für Temperaturen bis etwa 90 Grad Celsius. PP findet breite Anwendung in der Wasseraufbereitung, der chemischen Industrie und bei Abwasseranlagen.
PE (Polyethylen)
Polyethylen, insbesondere PE 100, überzeugt durch hohe Schlagzähigkeit und sehr gute Beständigkeit gegenüber wässrigen Medien. Es wird häufig für Versorgungsleitungen und erdverlegte Systeme eingesetzt. PE ist flexibel, druckfest und lässt sich durch Stumpfschweißen oder Elektroschweißmuffen dauerhaft verbinden.
PVC (Polyvinylchlorid)
PVC-U ist ein bewährter Werkstoff für drucklose oder druckarme Systeme in der Chemikalienführung. Es ist preisgünstig, steif und chemisch beständig gegenüber vielen anorganischen Säuren und Laugen. Allerdings ist PVC empfindlicher gegenüber mechanischen Schlägen und hat eine geringere Temperaturbeständigkeit als PP oder PVDF.
PVDF (Polyvinylidenfluorid)
PVDF ist der Hochleistungswerkstoff unter den thermoplastischen Rohrleitungswerkstoffen. Er bietet herausragende Beständigkeit gegenüber aggressiven Chemikalien, Halogenen und organischen Lösungsmitteln und ist bis zu Temperaturen von etwa 140 Grad Celsius einsetzbar. PVDF wird bevorzugt in der Halbleiterindustrie, der Pharmaindustrie und überall dort eingesetzt, wo höchste Reinheit und Beständigkeit gefordert sind.
Welche Normen und Zulassungen müssen bei der Rohrleitung beachtet werden?
Bei industriellen Rohrleitungssystemen aus thermoplastischen Kunststoffen sind insbesondere die DVS-Richtlinien (Deutscher Verband für Schweißen und verwandte Verfahren) sowie die Anforderungen des Wasserhaushaltsgesetzes (WHG) maßgeblich. Wer Rohrleitungen für wassergefährdende Stoffe verlegt, benötigt zwingend einen zugelassenen Fachbetrieb nach § 19l WHG.
Die DVS-Richtlinien regeln Schweißverfahren, Qualifikationsanforderungen an das Personal und Prüfpflichten bei der Verarbeitung von Kunststoffrohren. Nur TÜV-geprüfte Schweißer, die regelmäßig nach diesen Richtlinien qualifiziert werden, dürfen sicherheitsrelevante Verbindungen herstellen. Daneben sind je nach Anwendungsbereich weitere Normen relevant, etwa DIN-Normen für Rohrwerkstoffe und Druckstufen oder branchenspezifische Anforderungen aus der Trinkwasserverordnung oder dem Explosionsschutz. Projektverantwortliche sollten die normativen Anforderungen bereits in der Planungsphase klären, um kostspielige Nachbesserungen zu vermeiden. Informationen zu den relevanten Leistungen im Rohrleitungsbau helfen dabei, frühzeitig die richtigen Weichen zu stellen.
Wann ist die Vorfertigung von Rohrleitungsbaugruppen sinnvoll?
Die Vorfertigung von Rohrleitungsbaugruppen ist immer dann sinnvoll, wenn Montagezeiten auf der Baustelle minimiert werden sollen, wenn komplexe Geometrien unter kontrollierten Werkstattbedingungen besser herzustellen sind oder wenn Qualitätsprüfungen vor der Montage durchgeführt werden müssen. Sie reduziert Fehlerquoten und verkürzt die Gesamtprojektdauer.
In der industriellen Praxis werden Rohrleitungsbaugruppen häufig dann vorgefertigt, wenn enge Platzverhältnisse auf der Baustelle eine sorgfältige Schweißarbeit erschweren oder wenn Stillstandszeiten in laufenden Produktionsanlagen auf ein Minimum begrenzt werden müssen. Vorgefertigte Baugruppen werden angeliefert, geprüft und müssen nur noch eingebaut und angeschlossen werden. Das spart Zeit, schont Ressourcen und erhöht die Planungssicherheit. Besonders bei wiederkehrenden Anlagenkomponenten oder bei Projekten mit mehreren identischen Einheiten lohnt sich die Vorfertigung wirtschaftlich erheblich.
Wie wirkt sich die Materialwahl auf Wartung und Langlebigkeit aus?
Die Wahl des Rohrleitungsmaterials hat direkten Einfluss auf den Wartungsaufwand und die Lebensdauer eines Systems. Thermoplastische Kunststoffrohre sind korrosionsbeständig, benötigen keine Schutzanstriche und haben im Vergleich zu metallischen Werkstoffen deutlich geringere Instandhaltungskosten. Entscheidend ist jedoch, dass der gewählte Werkstoff zum Einsatzprofil passt.
Ein falsch gewähltes Material führt zu vorzeitigem Verschleiß, häufigeren Inspektionsintervallen und im schlimmsten Fall zu ungeplanten Anlagenausfällen. Wird hingegen von Beginn an der passende Werkstoff eingesetzt, sind Kunststoff-Rohrleitungssysteme auf Jahrzehnte ausgelegt und erfordern nur minimale Wartung. Wichtig ist zudem die fachgerechte Verarbeitung: Schweißnähte, die nach DVS-Richtlinien ausgeführt und geprüft wurden, sind langzeitstabil und zeigen keine Schwachstellen im Betrieb. Regelmäßige Sichtprüfungen und dokumentierte Wartungsintervalle sichern die Anlagenverfügbarkeit langfristig ab.
Wie HPT Montagebau bei der Auswahl und Montage von Rohrleitungssystemen unterstützt
HPT Montagebau GmbH begleitet Industrieunternehmen von der Werkstoffauswahl bis zur schlüsselfertigen Inbetriebnahme von Rohrleitungssystemen aus thermoplastischen Kunststoffen. Als zugelassener WHG-Fachbetrieb nach § 19l WHG und mit TÜV-Nord-zertifizierten Schweißern nach DVS-Richtlinien stellt HPT sicher, dass alle Arbeiten den höchsten normativen Anforderungen entsprechen. Das Leistungsangebot umfasst konkret:
- Beratung zur Werkstoffauswahl auf Basis von Medienbeständigkeit, Druck- und Temperaturbedingungen sowie Normenanforderungen
- Vorfertigung von Rohrleitungsbaugruppen unter kontrollierten Werkstattbedingungen mit anschließender Qualitätsprüfung
- Montage von Versorgungsleitungen, Abwasseraufbereitungsanlagen, Maschinenkühlsystemen und Befüllsystemen
- Bauleitung und Chefmontage für komplexe Projekte im In- und Ausland nach deutschen Industriestandards
- Schnelle Reaktionszeiten im Havariefall zur Minimierung von Produktionsausfällen
Wer ein konkretes Projekt plant oder kurzfristig Unterstützung benötigt, kann HPT direkt über die Kontaktseite erreichen und eine unverbindliche Beratung anfragen.
