Was versteht man unter Rohrleitungsbau?

Rohrleitungsbau bezeichnet die Planung, Montage und Instandhaltung von Rohrsystemen, die Flüssigkeiten, Gase oder Feststoffe von einem Ort zum anderen transportieren. Diese Systeme sind das Rückgrat moderner Industrieanlagen und kommen in nahezu jeder produzierenden Branche zum Einsatz. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Materialien, Normen, Einsatzbereiche und Abläufe im industriellen Rohrleitungsbau.

Welche Materialien werden im Rohrleitungsbau eingesetzt?

Im Rohrleitungsbau kommen im Wesentlichen zwei Werkstoffgruppen zum Einsatz: Metalle wie Stahl, Edelstahl und Kupfer sowie thermoplastische Kunststoffe wie PE, PP, PVC und PVDF. Die Materialwahl hängt von Medium, Druck, Temperatur und chemischer Beständigkeit ab. Für aggressive Medien, korrosive Umgebungen und die Lebensmittel- oder Pharmaindustrie haben sich Kunststoffrohre in vielen Anwendungen als überlegen erwiesen.

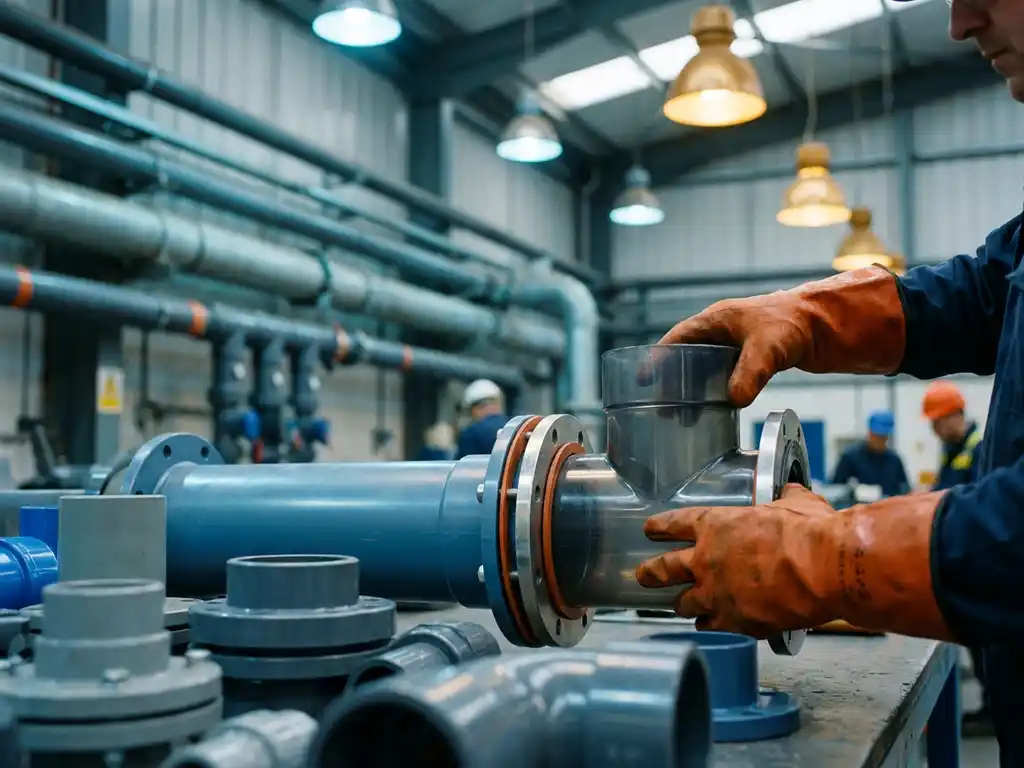

Thermoplastische Werkstoffe bieten gegenüber metallischen Rohren mehrere praktische Vorteile: Sie sind korrosionsbeständig, leichter zu verarbeiten und lassen sich durch Schweißverfahren wie Stumpfschweißen, Heizelementschweißen oder Extrusionsschweißen dauerhaft und dicht verbinden. Besonders in der chemischen Industrie, der Wasseraufbereitung und überall dort, wo aggressive Medien transportiert werden, sind Kunststoffrohre aus PP oder PVDF die bevorzugte Wahl. Metallische Rohrsysteme bleiben hingegen dort gesetzt, wo hohe Temperaturen oder extreme Druckverhältnisse herrschen.

Wo wird Rohrleitungsbau in der Industrie eingesetzt?

Rohrleitungsbau findet in nahezu allen industriellen Sektoren statt. Zu den wichtigsten Einsatzbereichen zählen die chemische und petrochemische Industrie, die Wasseraufbereitung und Abwassertechnik, der Maschinenbau sowie die Lebensmittel- und Pharmaindustrie. Überall dort, wo Medien sicher, leckagefrei und unter kontrollierten Bedingungen transportiert werden müssen, ist professioneller Rohrleitungsbau unverzichtbar.

Konkrete Anwendungsfelder im industriellen Alltag sind unter anderem:

Versorgungsleitungen für Prozesswasser, Kühlwasser und Betriebsstoffe
Abwasseraufbereitungsanlagen und Entsorgungsleitungen
Maschinenkühlsysteme in der Fertigungsindustrie
Befüllsysteme für Chemikalien und Reinigungsmittel
Rohrsysteme für Druckluft und technische Gase
Separationstechnik in der Prozessindustrie

Die Anforderungen an Rohrleitungssysteme unterscheiden sich je nach Branche erheblich. In der Pharmaindustrie stehen Reinheit und Rückverfolgbarkeit im Vordergrund, während in der chemischen Industrie die chemische Beständigkeit des Werkstoffs und die Dichtheit der Verbindungen entscheidend sind.

Was ist der Unterschied zwischen Rohrleitungsbau und Anlagenbau?

Rohrleitungsbau ist ein Teilbereich des Anlagenbaus. Während der Anlagenbau die gesamte Planung, Konstruktion und Inbetriebnahme einer technischen Anlage umfasst, konzentriert sich der Rohrleitungsbau auf die Auslegung, Montage und Verbindung der Rohrsysteme innerhalb dieser Anlage. Rohrleitungen sind ein wesentliches Element jeder Anlage, aber nur ein Baustein des übergeordneten Anlagenbaus.

In der Praxis bedeutet das: Ein Anlagenbauer koordiniert Gewerke wie Stahlbau, Elektrotechnik, Mess- und Regeltechnik sowie eben den Rohrleitungsbau. Der Rohrleitungsbauer hingegen ist für die fachgerechte Verlegung, Halterung, Dehnungsberechnung und den Anschluss aller Rohrsysteme verantwortlich. Beide Disziplinen sind eng verzahnt und erfordern eine enge Abstimmung, damit Anlage und Rohrsystem reibungslos zusammenarbeiten. Viele erfahrene Fachbetriebe bieten beide Leistungen aus einer Hand an, was Schnittstellen reduziert und Projekte beschleunigt.

Welche Normen und Zulassungen gelten im Rohrleitungsbau?

Im Rohrleitungsbau gelten je nach Werkstoff und Anwendungsgebiet unterschiedliche Normen und Zulassungen. Zentral sind die DVS-Richtlinien (Deutscher Verband für Schweißen und verwandte Verfahren), die Schweißverfahren für thermoplastische Kunststoffe regeln. Für Anlagen, die mit wassergefährdenden Stoffen in Berührung kommen, ist die Zulassung nach § 19I WHG (Wasserhaushaltsgesetz) gesetzlich vorgeschrieben.

Weitere relevante Regelwerke und Anforderungen im Überblick:

DVS-Richtlinien: Regeln Schweißverfahren, Qualifikation der Schweißer und Prüfanforderungen für Kunststoffrohrleitungen
§ 19I WHG: Verpflichtende Zulassung für Fachbetriebe, die Rohrleitungen in wassergefährdenden Bereichen verlegen oder instandsetzen
DIN-Normen: Definieren Maße, Druckstufen und Werkstoffanforderungen für Rohre und Formteile
TÜV-Qualifizierungen: Regelmäßige Überprüfung und Zertifizierung von Schweißern und Fachbetrieben durch unabhängige Prüforganisationen

Für Auftraggeber ist es wichtig, bei der Vergabe von Rohrleitungsarbeiten auf diese Nachweise zu achten. Ein nicht zertifizierter Betrieb darf bestimmte Arbeiten rechtlich nicht ausführen, und Mängel können zu erheblicher Haftung führen.

Wie läuft eine professionelle Rohrleitungsmontage ab?

Eine professionelle Rohrleitungsmontage folgt einem strukturierten Ablauf, der von der Planung bis zur Abnahme reicht. Zunächst werden Trassenführung, Halterungssystem und Dehnungsverhalten berechnet, dann erfolgen Vorfertigung, Montage vor Ort und abschließende Druckprüfung. Jeder Schritt ist dokumentiert und nachvollziehbar, um Qualitätsstandards und gesetzliche Anforderungen zu erfüllen.

Der typische Ablauf einer Rohrleitungsmontage im industriellen Umfeld sieht wie folgt aus:

Planung und Auslegung: Trassenführung, Werkstoffwahl, Halterungskonzept und Dehnungsberechnung werden auf Basis der Prozessanforderungen festgelegt
Vorfertigung: Rohre, Formteile und Baugruppen werden unter kontrollierten Bedingungen in der Werkstatt vorgefertigt
Montage vor Ort: Qualifizierte Fachkräfte verlegen und verbinden die Rohrsysteme gemäß den geltenden DVS-Richtlinien
Druckprüfung und Dichtigkeitstest: Alle Leitungen werden nach der Montage auf Dichtheit und Belastbarkeit geprüft
Dokumentation und Abnahme: Prüfprotokolle, Schweißerprüfnachweise und Abnahmedokumente werden übergeben

Die Qualität einer Rohrleitungsmontage steht und fällt mit der Qualifikation der ausführenden Fachkräfte. Regelmäßig geschulte und zertifizierte Schweißer sind keine optionale Zusatzleistung, sondern eine Grundvoraussetzung für dauerhaft dichte und sichere Rohrsysteme.

Was passiert bei einer Havarie im Rohrleitungssystem?

Bei einer Havarie im Rohrleitungssystem, also einem unerwarteten Leck, Bruch oder Ausfall, kommt es darauf an, schnell und gezielt zu reagieren, um Produktionsausfälle, Umweltschäden und Sicherheitsrisiken zu minimieren. Je nach Medium können bereits kleine Undichtigkeiten erhebliche Folgeschäden verursachen, weshalb kurze Reaktionszeiten und erfahrene Fachkräfte entscheidend sind.

Im Havariefall sind folgende Schritte unmittelbar relevant:

Betroffene Leitungsabschnitte absperren und Anlage sichern
Schadensbild dokumentieren und Ursache identifizieren
Fachbetrieb mit Notfallerfahrung kontaktieren
Provisorische Sicherung oder sofortige Instandsetzung durchführen
Druckprüfung und Freigabe des reparierten Abschnitts vor Wiederinbetriebnahme

Für Betriebe, die mit wassergefährdenden Stoffen arbeiten, ist im Havariefall ausschließlich ein nach § 19I WHG zugelassener Fachbetrieb zur Instandsetzung berechtigt. Die Beauftragung eines nicht zugelassenen Betriebs kann behördliche Konsequenzen nach sich ziehen. Präventiv empfiehlt es sich, Rohrleitungssysteme regelmäßig zu inspizieren und Wartungsverträge mit einem qualifizierten Fachbetrieb zu schließen, um im Ernstfall keine wertvolle Zeit mit der Suche nach einem geeigneten Partner zu verlieren.

Wie HPT Montagebau GmbH im Rohrleitungsbau unterstützt

HPT Montagebau GmbH ist ein nach § 19I WHG zugelassener Fachbetrieb mit über zwanzigjähriger Erfahrung in der Montage von Kunststoffrohrleitungen. Das Unternehmen übernimmt alle Leistungen entlang des gesamten Rohrleitungsprojekts, von der Planung bis zur Abnahme:

Auslegung des Halterungssystems und Dehnungsberechnung der Rohrleitung
Vorfertigung von Baugruppen unter kontrollierten Bedingungen
Montage von Versorgungsleitungen, Abwasseraufbereitungsanlagen, Kühlsystemen und Befüllsystemen
Regelmäßige Qualifizierung durch den TÜV-Nord nach DVS-Richtlinien
Schnelle Reaktionszeiten im Havariefall zur Minimierung von Produktionsausfällen
Einsatz für nationale und internationale Industriekunden nach deutschen Industriestandards

HPT arbeitet für Industriekunden in der Chemie, Pharmazie, Wasseraufbereitung und im Maschinenbau, sowohl im Inland als auch weltweit. Wer einen erfahrenen, zertifizierten Partner für sein nächstes Rohrleitungsprojekt sucht oder im Havariefall schnelle Unterstützung benötigt, nimmt am besten direkt Kontakt zu HPT auf.
