Welche Rohrleitungssysteme werden in der Pharmaindustrie eingesetzt?

In der Pharmaindustrie kommen je nach Anwendungsbereich unterschiedliche Rohrleitungssysteme zum Einsatz: Edelstahlrohre nach DIN 11866 dominieren bei Reinwasser- und WFI-Systemen, während thermoplastische Kunststoffrohre aus Werkstoffen wie PP, PVDF oder PVC-C bei der Medienversorgung, Abwasserableitung und in chemischen Prozessen bevorzugt werden. Die Auswahl richtet sich nach dem transportierten Medium, den hygienischen Anforderungen und den geltenden GMP-Richtlinien. Dieser Artikel beantwortet die wichtigsten Fragen rund um Rohrleitungssysteme in der pharmazeutischen Produktion.

Welche Anforderungen müssen Rohrleitungen in der Pharmaindustrie erfüllen?

Rohrleitungen in der Pharmaindustrie müssen GMP-konform sein, das heißt, sie dürfen keine Kontaminationen in das transportierte Medium einbringen, müssen reinigbar und sterilisierbar sein und nachweislich dokumentiert werden. Darüber hinaus gelten spezifische Anforderungen aus internationalen Regelwerken wie dem ISPE Baseline Guide, der FDA-Regulierung und dem europäischen Arzneibuch (Ph. Eur.).

Konkret bedeutet das für pharmazeutische Rohrleitungssysteme:

Chemische Inertheit: Das Rohrmaterial darf keine Substanzen an das Medium abgeben, die die Produktqualität beeinflussen könnten.
Glatte Innenoberflächen: Rauheitswerte Ra bis maximal 0,8 µm verhindern mikrobielles Wachstum und erleichtern die Reinigung.
Totraumfreie Konstruktion: Stagnationszonen im Rohrsystem begünstigen Keimbildung und müssen konstruktiv vermieden werden.
Druckfestigkeit und Temperaturbeständigkeit: Die Systeme müssen den Betriebsbedingungen einschließlich CIP- und SIP-Prozessen standhalten.
Rückverfolgbarkeit: Materialzertifikate, Schweißprotokolle und Prüfdokumentationen sind GMP-Pflicht.

Entscheidungsträger in der pharmazeutischen Produktion stehen dabei vor der Herausforderung, technische Anforderungen mit regulatorischen Vorgaben zu vereinbaren und gleichzeitig die Wirtschaftlichkeit der Anlage im Blick zu behalten.

Welche Werkstoffe werden für pharmazeutische Rohrleitungssysteme verwendet?

Für pharmazeutische Rohrleitungssysteme werden hauptsächlich austenitische Edelstähle (1.4404, 1.4435) sowie thermoplastische Kunststoffe wie PVDF, PP-H, PVC-C und PE eingesetzt. Die Werkstoffwahl hängt vom Medium, der Temperatur, dem Druck und den Hygienevorschriften ab.

Edelstahl in der pharmazeutischen Rohrleitung

Austenitischer Edelstahl nach DIN 11866 ist der Standardwerkstoff für Reinwasser- und WFI-Systeme sowie für direkte Produktleitungen. Der Werkstoff 1.4435 (316L) bietet eine hohe Korrosionsbeständigkeit, lässt sich elektropolieren und erfüllt die Anforderungen des europäischen Arzneibuchs. Schweißnähte müssen innen geprüft und dokumentiert werden, da jede Unregelmäßigkeit ein hygienisches Risiko darstellt.

Thermoplastische Kunststoffe als Alternative

Kunststoffrohre aus PVDF, PP-H oder PVC-C kommen überall dort zum Einsatz, wo chemische Medien, aggressive Reinigungsmittel oder besondere Korrosionsanforderungen eine Rolle spielen. PVDF zeichnet sich durch hohe Reinheit, UV-Beständigkeit und eine geringe Extraktionsrate aus und wird häufig in der Reinstwasserverteilung und bei hochreinen Prozessmedien verwendet. PP-H und PVC-C eignen sich besonders für die Abwasserableitung, Medienversorgung und Kühlwassersysteme in der pharmazeutischen Produktion.

Wo kommen Kunststoffrohrleitungen in der Pharmaindustrie zum Einsatz?

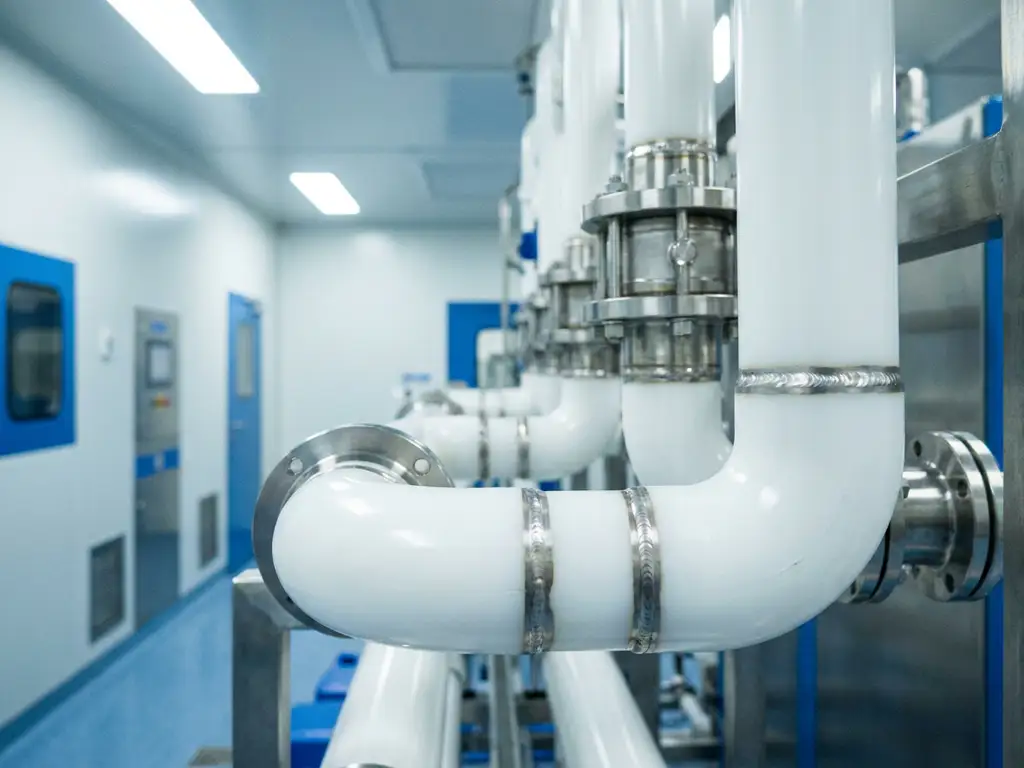

Kunststoffrohrleitungen werden in der Pharmaindustrie vor allem für Abwassersysteme, die chemische Medienversorgung, Kühlwasserkreisläufe, Druckluftleitungen und die Verteilung von Betriebsmedien eingesetzt. In Reinräumen kommen auch PVDF-Rohrsysteme für hochreine Medien zum Einsatz.

Die wichtigsten Anwendungsfelder im Überblick:

Abwasserableitung: PP-Rohrsysteme für die Ableitung von Prozessabwässern, Reinigungsmitteln und chemischen Medien
Kühlwassersysteme: PE- oder PP-Rohre für Maschinenkühlkreisläufe und Klimatisierungsanlagen
Chemische Versorgungsleitungen: PVC-C oder PVDF für die Versorgung mit Säuren, Laugen und Lösungsmitteln
Druckluft und technische Gase: Speziell zertifizierte Kunststoffrohre für ölfreie Druckluftsysteme
Reinstwasserverteilung: PVDF-Rohrsysteme für hochreine Medien mit niedrigen Extraktionswerten

Gegenüber Edelstahl bieten Kunststoffrohrsysteme in diesen Bereichen Vorteile bei der chemischen Beständigkeit, dem Gewicht und den Materialkosten, ohne dabei an Funktionssicherheit einzubüßen.

Was ist der Unterschied zwischen Reinwasser- und WFI-Systemen?

Reinwasser (Purified Water, PW) und Wasser für Injektionszwecke (Water for Injections, WFI) unterscheiden sich in ihrer Reinheitsstufe und dem zulässigen Herstellungsverfahren. WFI stellt die höchste Reinheitsstufe dar und darf laut europäischem Arzneibuch seit 2017 auch durch Membranverfahren wie Umkehrosmose hergestellt werden, nicht mehr ausschließlich durch Destillation.

Für die Rohrleitungsinfrastruktur ergeben sich daraus unterschiedliche Anforderungen:

Reinwassersysteme (PW): Edelstahl 1.4404 oder PVDF, Rauheitswerte Ra bis 0,8 µm, regelmäßige Sanitisierung
WFI-Systeme: Ausschließlich Edelstahl 1.4435 mit elektropolierter Innenoberfläche, Ra bis 0,5 µm, kontinuierliche Heißwasserzirkulation bei mindestens 70 °C oder periodische Dampfsterilisation

WFI-Systeme erfordern außerdem eine lückenlose Dokumentation aller Schweißverbindungen, eine Endoskopie der Schweißnähte sowie eine vollständige Qualifizierung nach IQ, OQ und PQ. Die Planung und Ausführung dieser Systeme setzt spezialisiertes Fachwissen voraus, da jede Abweichung von den Vorgaben zu einer Zurückweisung durch die Behörden führen kann.

Wie werden Rohrleitungen in der Pharmaindustrie qualifiziert und geprüft?

Rohrleitungen in der Pharmaindustrie werden nach einem strukturierten Qualifizierungsprozess geprüft, der die Installationsqualifizierung (IQ), die Betriebsqualifizierung (OQ) und die Leistungsqualifizierung (PQ) umfasst. Dieser Prozess dokumentiert, dass das Rohrleitungssystem so gebaut, installiert und betrieben wird, wie es die GMP-Anforderungen vorschreiben.

Die Qualifizierung beginnt bereits in der Planungsphase mit der Design Qualification (DQ), in der die Spezifikationen festgelegt werden. Während der Montage werden alle Schweißnähte protokolliert, Druckprüfungen durchgeführt und Materialzertifikate gesammelt. Nach der Installation folgen:

Druckprüfung: Nachweis der Dichtheit unter Betriebsdruck, in der Regel mit Wasser oder Stickstoff
Spülprüfung: Reinigung und Nachweis, dass keine Fremdstoffe im System verbleiben
Endoskopische Prüfung: Visuelle Kontrolle der Schweißnähte von innen bei WFI- und PW-Systemen
Wasseranalysen: Chemische und mikrobiologische Prüfung des Wassers nach Ph. Eur.-Spezifikation
Dokumentation: Vollständige Prüfberichte als Grundlage für die behördliche Abnahme

Welche Schweißverfahren sind für pharmazeutische Kunststoffrohre zulässig?

Für pharmazeutische Kunststoffrohre sind Heizelement-Stumpfschweißen, Heizelementstumpfschweißen mit Formteil (Heizwendelschweißen) und Infrarotschweißen die anerkannten Verfahren nach DVS-Richtlinien. Das jeweils geeignete Verfahren hängt vom Werkstoff, dem Rohrdurchmesser und den hygienischen Anforderungen ab.

Bei PVDF-Rohren, die in Reinwasseranwendungen eingesetzt werden, ist das Heizelementstumpfschweißen besonders verbreitet, da es glatte, totraumfreie Verbindungen erzeugt. Für PE und PP werden je nach Dimension und Einbausituation Heizwendelschweißen oder Stumpfschweißen eingesetzt. Alle Schweißarbeiten an Rohrleitungen in der Pharmaindustrie müssen von qualifizierten Schweißern ausgeführt werden, die nach DVS 2212 geprüft und regelmäßig rezertifiziert sind.

Wichtig ist dabei: Jede Schweißnaht muss protokolliert werden. Zu einem vollständigen Schweißprotokoll gehören Schweißeridentifikation, Nahtkennnummer, Schweißparameter (Temperatur, Druck, Zeit) und das Ergebnis einer Sichtprüfung. Bei sicherheitskritischen Systemen wie WFI-Leitungen ist zusätzlich eine endoskopische Prüfung der Nahtinnenseite vorgeschrieben.

Wie HPT Montagebau bei pharmazeutischen Rohrleitungssystemen unterstützt

HPT Montagebau GmbH ist ein zugelassener Fachbetrieb nach § 19I WHG mit über zwanzigjähriger Erfahrung in der Montage von Kunststoff-Rohrleitungssystemen. Als TÜV-Nord-zertifizierter Betrieb nach DVS-Richtlinien verfügt HPT über die fachliche Qualifikation, um GMP-konforme Rohrleitungen in der pharmazeutischen Industrie zu planen, zu montieren und vollständig zu dokumentieren. Das Leistungsangebot für die Pharmaindustrie umfasst:

Montage von Kunststoffrohrleitungen aus PVDF, PP-H, PVC-C und PE nach DVS-Richtlinien
Auslegung und Vorfertigung von Spezialbaugruppen inklusive technischer Zeichnungen
Vollständige Schweißdokumentation und Prüfprotokolle für die GMP-Qualifizierung
Montage von Abwasseraufbereitungsanlagen, Kühlsystemen und Versorgungsleitungen
Bauleitung und Chefmontage für komplexe Industrieprojekte
Schnelle Reaktionszeiten bei Havarien und Betriebsstörungen zur Minimierung von Produktionsausfällen

HPT setzt dabei konsequent deutsche Industriestandards ein, auch im internationalen Projektgeschäft, und arbeitet ausschließlich mit geprüften Materialien, die nationalen und internationalen Produktstandards entsprechen. Nehmen Sie Kontakt mit HPT auf, um Ihr Rohrleitungsprojekt in der pharmazeutischen Industrie mit einem zertifizierten Fachbetrieb zu realisieren.
