Für industrielle Rohrleitungssysteme eignen sich vor allem die thermoplastischen Kunststoffe PP (Polypropylen), PE (Polyethylen), PVC-U, PVDF und PVC-C. Welcher Werkstoff am besten passt, hängt von den eingesetzten Medien, den Druckverhältnissen und den Temperaturbedingungen ab. Die folgenden Abschnitte gehen auf die wichtigsten Auswahlkriterien, Materialeigenschaften und Verbindungsverfahren ein.
Welche Eigenschaften machen einen Thermoplast für Rohrleitungen geeignet?
Ein thermoplastischer Werkstoff eignet sich für industrielle Rohrleitungssysteme, wenn er chemische Beständigkeit gegenüber den geführten Medien, ausreichende mechanische Festigkeit bei den auftretenden Drücken und Temperaturen sowie gute Verarbeitbarkeit im Schweißprozess vereint. Entscheidend sind außerdem eine geringe Wasseraufnahme und Langzeitstabilität unter Betriebsbedingungen.
Neben der reinen Werkstoffbeständigkeit spielen weitere Faktoren eine wichtige Rolle. Thermoplaste lassen sich im Gegensatz zu Duroplasten durch Wärme umformen und schweißen, was eine flexible Montage und Reparaturen direkt vor Ort ermöglicht. Für industrielle Anwendungen sind außerdem folgende Eigenschaften relevant:
- Korrosionsbeständigkeit: Thermoplastische Kunststoffe rosten nicht und sind gegenüber einer Vielzahl von Säuren, Laugen und Salzen resistent.
- Geringes Eigengewicht: Im Vergleich zu metallischen Werkstoffen sind Kunststoffrohrleitungen deutlich leichter, was Montage und Tragkonstruktionen vereinfacht.
- Glatte Innenwände: Geringe Rauigkeit minimiert Druckverluste und verhindert Ablagerungen.
- Elektrische Isolationsfähigkeit: Relevant überall dort, wo elektrochemische Korrosion oder Erdungsanforderungen eine Rolle spielen.
- Schweißeignung: Gute Thermoplaste für Rohrsysteme lassen sich zuverlässig nach anerkannten Schweißverfahren fügen.
Was sind die gängigsten Thermoplaste für industrielle Rohrsysteme?

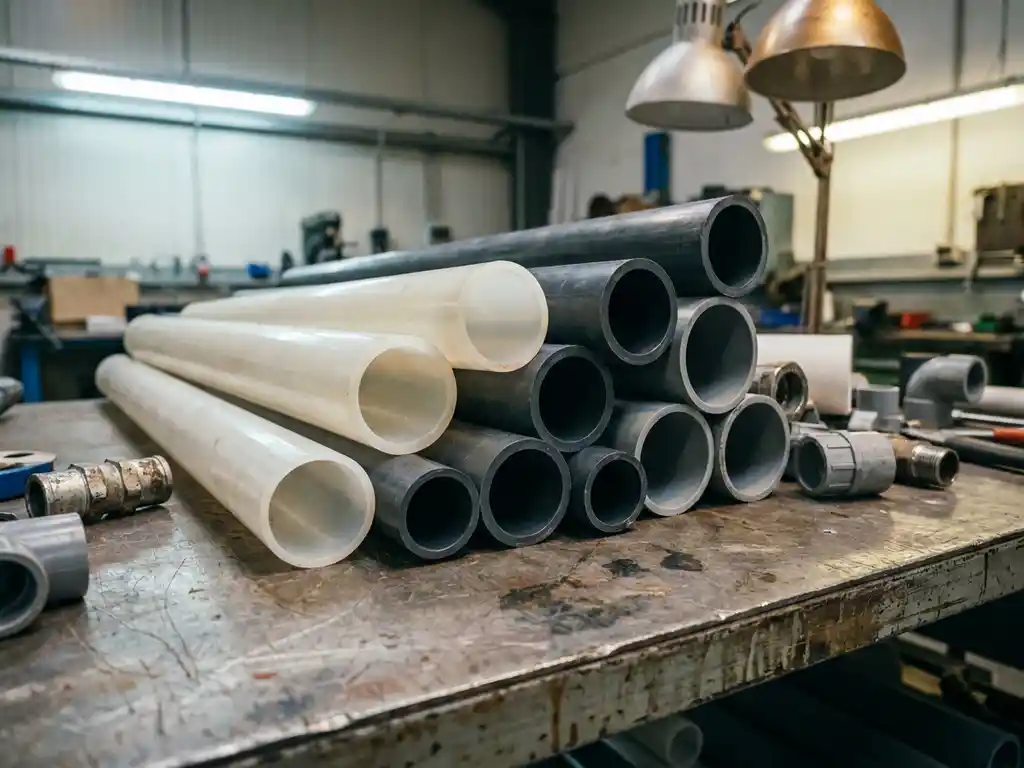

Die in der Industrie am häufigsten eingesetzten thermoplastischen Werkstoffe für Rohrleitungssysteme sind PP-H und PP-R (Polypropylen), PE 80 und PE 100 (Polyethylen), PVC-U (Hart-PVC), PVC-C (chloriertes PVC) sowie PVDF (Polyvinylidenfluorid). Jeder dieser Werkstoffe hat ein spezifisches Eigenschaftsprofil, das ihn für bestimmte Anwendungen prädestiniert.
PP-Rohrleitungen sind besonders verbreitet in der Chemie, der Wasseraufbereitung und der Lebensmittelindustrie. Sie sind preisgünstig, gut schweißbar und beständig gegenüber vielen Säuren und Laugen bis zu mittleren Temperaturen. PE-Rohrleitungen zeichnen sich durch hohe Schlagzähigkeit und Flexibilität aus, was sie besonders für erdverlegte Leitungen und Trinkwasseranwendungen attraktiv macht. PVC-U wird häufig im Abwasserbereich und für aggressive wässrige Medien eingesetzt, ist jedoch bei erhöhten Temperaturen weniger geeignet. PVC-C erweitert den Temperatureinsatzbereich gegenüber PVC-U deutlich und eignet sich für heiße chemische Medien. PVDF-Rohrleitungen nehmen eine Sonderstellung ein: Sie bieten die höchste chemische Beständigkeit und Temperaturstabilität aller genannten Werkstoffe, sind aber auch kostenintensiver.
Welcher Thermoplast eignet sich für aggressive Chemikalien?
Für aggressive Chemikalien wie konzentrierte Säuren, Oxidationsmittel oder organische Lösungsmittel ist PVDF der leistungsfähigste thermoplastische Werkstoff. Bei weniger extremen Anforderungen bieten PP und PVC-C eine gute Beständigkeit gegenüber einer breiten Palette anorganischer Säuren und Laugen zu deutlich günstigeren Kosten.
Die Auswahl des richtigen Werkstoffs für chemisch belastete Rohrleitungssysteme erfordert immer eine genaue Analyse der eingesetzten Medien. Dabei sind nicht nur die Hauptkomponenten zu berücksichtigen, sondern auch Spurenverunreinigungen, Reinigungsmittel und mögliche Reaktionsprodukte. Hilfreiche Orientierung bieten Beständigkeitstabellen der Werkstoffhersteller, die für jede Chemikalie und jeden Werkstoff Temperatur- und Konzentrationsgrenzen angeben.
Besondere Vorsicht gilt bei:
- Halogenierten Kohlenwasserstoffen: Viele Thermoplaste quellen oder lösen sich auf. Hier ist PVDF oft die einzige geeignete Option.
- Starken Oxidationsmitteln wie Chlor oder Brom: PP und PE sind nur begrenzt beständig, PVC-C und PVDF deutlich besser.
- Konzentrierten Laugen bei erhöhten Temperaturen: PE zeigt hier Vorteile gegenüber PVC-Werkstoffen.
- Gemischen und wechselnden Medien: Eine Einzelstoffbetrachtung reicht nicht aus; die Wechselwirkungen der Medien müssen geprüft werden.
Wann sollte man PVDF statt PP oder PE einsetzen?
PVDF sollte gegenüber PP oder PE gewählt werden, wenn Betriebstemperaturen dauerhaft über 80 Grad Celsius liegen, wenn das Medium halogenhaltige Lösungsmittel oder starke Oxidationsmittel enthält oder wenn besonders hohe Reinheitsanforderungen wie in der Pharmaindustrie oder der Halbleiterfertigung bestehen. In diesen Fällen stoßen PP und PE an ihre Grenzen.
Im direkten Vergleich zeigen sich die Unterschiede klar: PP-Rohrleitungen sind bis etwa 80 bis 90 Grad Celsius einsetzbar, PE-Rohrleitungen je nach Typ bis etwa 60 bis 80 Grad. PVDF hingegen bleibt bis zu Temperaturen von rund 140 Grad Celsius formstabil und mechanisch belastbar. Auch die chemische Beständigkeit von PVDF gegenüber Fluorverbindungen, Chlor und aromatischen Kohlenwasserstoffen ist deutlich breiter als die von PP oder PE.
Der Nachteil von PVDF liegt im Preis: Das Material ist erheblich teurer als PP oder PE, und die Verarbeitung erfordert speziell geschultes Personal sowie angepasste Schweißparameter. Der Einsatz ist daher wirtschaftlich sinnvoll, wenn die Anforderungen eine günstigere Alternative tatsächlich ausschließen. Für Standardanwendungen mit wässrigen Säuren oder Laugen bis zu moderaten Temperaturen bleibt PP die wirtschaftlichere und technisch ausreichende Wahl.
Wie werden thermoplastische Rohrleitungen in der Industrie verbunden?
Thermoplastische Rohrleitungen werden in der Industrie überwiegend durch Schweißverfahren verbunden. Die wichtigsten Methoden sind das Stumpfschweißen, das Heizelementstumpfschweißen, das Heizwendelschweißen sowie das Extrusionsschweißen. Ergänzend kommen Klebeverbindungen bei PVC-U und Flanschverbindungen für lösbare Verbindungen zum Einsatz.
Schweißverfahren im Überblick
Beim Heizelementstumpfschweißen werden die Rohrenden mit einem beheizten Spiegel aufgeschmolzen und anschließend unter Druck zusammengefügt. Dieses Verfahren ist für PP, PE und PVDF weit verbreitet und liefert bei korrekter Ausführung Verbindungen, die der Festigkeit des Grundwerkstoffs entsprechen. Das Heizwendelschweißen eignet sich besonders für PE-Rohrleitungen in beengten Einbausituationen, da keine großen Maschinen benötigt werden. Das Extrusionsschweißen wird eingesetzt, wenn dickwandige Bauteile oder Formstücke verbunden werden sollen, und ist ein gängiges Verfahren im Apparatebau.
Lösbare und kraftschlüssige Verbindungen
Flanschverbindungen ermöglichen das Trennen von Rohrleitungsabschnitten für Wartung und Inspektion. Sie sind besonders an Armaturen, Pumpen und Behälteranschlüssen üblich. Gewindeverbindungen sind bei thermoplastischen Kunststoffrohren nur für kleinere Nennweiten und niedrige Drücke geeignet, da das Material unter Dauerlast zum Kriechen neigt. Klebeverbindungen werden fast ausschließlich bei PVC-U eingesetzt und erfordern eine sorgfältige Vorbereitung der Fügeflächen.
Welche Normen und Zulassungen gelten für thermoplastische Rohrleitungen?
Für thermoplastische Rohrleitungen in der Industrie gelten vor allem die DVS-Richtlinien (Deutscher Verband für Schweißen und verwandte Verfahren), die Schweißverfahren, Qualifikationsanforderungen und Prüfmethoden für Kunststoffschweißverbindungen festlegen. Ergänzend sind EN-Normen für Rohrdimensionen und Werkstoffanforderungen sowie im wasserrelevanten Bereich der Paragraph 19I WHG (Wasserhaushaltsgesetz) maßgeblich.
Die DVS-Richtlinien definieren unter anderem, welche Schweißerqualifikationen für bestimmte Verfahren und Werkstoffe erforderlich sind. Für Betriebe, die Rohrleitungen für wassergefährdende Stoffe verlegen, ist die Zulassung als Fachbetrieb nach Paragraph 19I WHG gesetzlich vorgeschrieben. Diese Zulassung stellt sicher, dass Planung, Ausführung und Prüfung nach definierten Standards erfolgen.
Weitere relevante Regelwerke umfassen:
- DIN EN ISO 15494 und 15493: Rohrleitungssysteme aus Kunststoff für industrielle Anwendungen.
- DVGW-Regelwerk: Relevant für Trinkwasser- und Gasanwendungen mit thermoplastischen Werkstoffen.
- AD 2000-Merkblätter: Für drucktragende Bauteile in verfahrenstechnischen Anlagen.
- TÜV-Zertifizierungen: Externe Qualifizierung von Schweißern und Betrieben durch anerkannte Prüfstellen wie den TÜV Nord.
Die Einhaltung dieser Normen ist nicht nur rechtlich relevant, sondern sichert auch die Langlebigkeit und Betriebssicherheit der gesamten Rohrleitungsanlage. Für Betreiber bedeutet das: Auftraggeber sollten bei der Vergabe von Rohrleitungsarbeiten stets Nachweise über Schweißerqualifikationen nach DVS-Richtlinien und gegebenenfalls die WHG-Zulassung des ausführenden Betriebs einfordern.
Wie HPT Montagebau bei thermoplastischen Rohrleitungssystemen unterstützt
HPT Montagebau GmbH ist ein zugelassener Fachbetrieb nach Paragraph 19I WHG und verfügt über mehr als zwanzig Jahre Erfahrung in der Montage von Kunststoff-Rohrleitungen aus thermoplastischen Werkstoffen wie PP, PE und PVDF. Alle Schweißarbeiten werden durch TÜV-Nord-zertifizierte Fachkräfte nach DVS-Richtlinien ausgeführt.
Das Leistungsangebot von HPT für industrielle Rohrleitungsprojekte umfasst:
- Planung und Auslegung von Rohrleitungssystemen inklusive Werkstoffauswahl und technischer Zeichnungen
- Montage und Vorfertigung von Baugruppen für PP-Rohrleitungen, PE-Rohrleitungen und PVDF-Rohrleitungen
- Versorgungsleitungen, Abwasseraufbereitungsanlagen und Maschinenkühlsysteme für unterschiedliche Industriezweige
- Bauleitung und Chefmontage für komplexe Projekte von der Planung bis zur Inbetriebnahme
- Schnelle Reaktionszeiten bei Havarien und Betriebsstörungen zur Minimierung von Produktionsausfällen
- Internationale Projekte nach deutschen Industriestandards mit geprüften Materialien
Ob Neuanlage, Erweiterung oder Notfallreparatur: Nehmen Sie jetzt Kontakt mit HPT auf und besprechen Sie Ihr Rohrleitungsprojekt direkt mit den Fachleuten.
