Welcher Kunststoff eignet sich für Rohrleitungen mit Schwefelsäure?

Für Rohrleitungen, die mit Schwefelsäure in Kontakt kommen, eignen sich vor allem thermoplastische Kunststoffe wie Polypropylen (PP), Polyvinylidenfluorid (PVDF) und Polytetrafluorethylen (PTFE). Welches Material konkret geeignet ist, hängt entscheidend von der Konzentration der Säure, der Betriebstemperatur und dem Druckniveau ab. Die folgenden Abschnitte beleuchten die wichtigsten Fragen zur Materialauswahl und Verlegung von chemikalienbeständigen Kunststoffrohren für Schwefelsäureanwendungen.

Welche Kunststoffe sind chemisch beständig gegenüber Schwefelsäure?

Chemisch beständig gegenüber Schwefelsäure sind vor allem PP (Polypropylen), PVDF (Polyvinylidenfluorid), PTFE (Polytetrafluorethylen) sowie in bestimmten Anwendungsbereichen PVC-U und PE. Diese thermoplastischen Kunststoffe widerstehen der korrosiven Wirkung der Säure ohne metallische Korrosion und sind daher im industriellen Rohrleitungsbau weit verbreitet.

Die Auswahl des richtigen Werkstoffs hängt dabei von mehreren Faktoren ab: der Konzentration der Schwefelsäure, der Betriebstemperatur, dem Systemdruck und der Expositionsdauer. Kein einzelner Kunststoff ist universell für alle Bedingungen optimal. Während PP in vielen Standardanwendungen ausreicht, kommen bei aggressiveren Bedingungen Fluorkunststoffe wie PVDF oder PTFE zum Einsatz.

PP (Polypropylen): Gute Beständigkeit bei niedrigen bis mittleren Konzentrationen und moderaten Temperaturen
PVDF (Polyvinylidenfluorid): Hohe Beständigkeit auch bei erhöhten Temperaturen und höheren Konzentrationen
PTFE (Polytetrafluorethylen): Hervorragende chemische Beständigkeit über nahezu alle Konzentrationen und Temperaturbereiche
PVC-U: Beständig bei niedrigen Konzentrationen und Raumtemperatur, jedoch eingeschränkt bei Wärme
PE (Polyethylen): Geeignet für verdünnte Schwefelsäure, nicht für konzentrierte Anwendungen

Für industrielle Rohrleitungssysteme mit Schwefelsäure sind PP und PVDF die am häufigsten eingesetzten Werkstoffe, da sie ein gutes Verhältnis aus chemischer Beständigkeit, mechanischer Festigkeit und Verarbeitbarkeit bieten.

Warum spielt die Konzentration der Schwefelsäure bei der Materialwahl eine entscheidende Rolle?

Die Konzentration der Schwefelsäure bestimmt maßgeblich, wie aggressiv das Medium auf den jeweiligen Kunststoff einwirkt. Verdünnte Schwefelsäure (bis etwa 30 %) verhält sich chemisch anders als konzentrierte Schwefelsäure (über 80 %), und nicht jeder Kunststoff ist für beide Bereiche gleichermaßen geeignet.

Ein häufig unterschätzter Effekt: Einige Kunststoffe, die konzentrierter Schwefelsäure standhalten, zeigen bei mittleren Konzentrationen eine stärkere Quellung oder Degradation. Das liegt daran, dass verdünnte Schwefelsäure stärker dissoziiert und damit reaktiver auf Polymerketten wirken kann. Umgekehrt kann hochkonzentrierte Schwefelsäure bei bestimmten Materialien eine Art Passivierungseffekt erzeugen.

Für die Praxis bedeutet das: Vor jeder Materialentscheidung muss die genaue Konzentration des Mediums bekannt sein. Hersteller von Kunststoffrohrleitungen stellen Beständigkeitstabellen bereit, die Werkstoffempfehlungen nach Konzentrationsbereichen und Temperaturen aufschlüsseln. Diese Tabellen sind ein unverzichtbares Werkzeug bei der Planung von Rohrleitungssystemen für die chemische Industrie.

Was ist der Unterschied zwischen PP und PVDF für Schwefelsäure-Rohrleitungen?

Der wesentliche Unterschied zwischen PP und PVDF liegt in der thermischen und chemischen Belastbarkeit. PP eignet sich gut für Schwefelsäureanwendungen bei Temperaturen bis etwa 60 °C und mittleren Konzentrationen, während PVDF auch bei höheren Temperaturen bis rund 120 °C und aggressiveren Medien zuverlässig beständig bleibt.

PP-Rohrleitungen für Schwefelsäure

Polypropylen ist ein wirtschaftlicher und gut verarbeitbarer Werkstoff. PP-Rohre lassen sich durch Schweißverfahren wie Stumpfschweißen oder Elektroschweißen dauerhaft verbinden und sind in der Industrie weit verbreitet. Bei Schwefelsäure bis etwa 50 % Konzentration und Temperaturen unter 60 °C bietet PP eine solide Beständigkeit. Oberhalb dieser Grenzen nimmt die chemische Widerstandsfähigkeit spürbar ab.

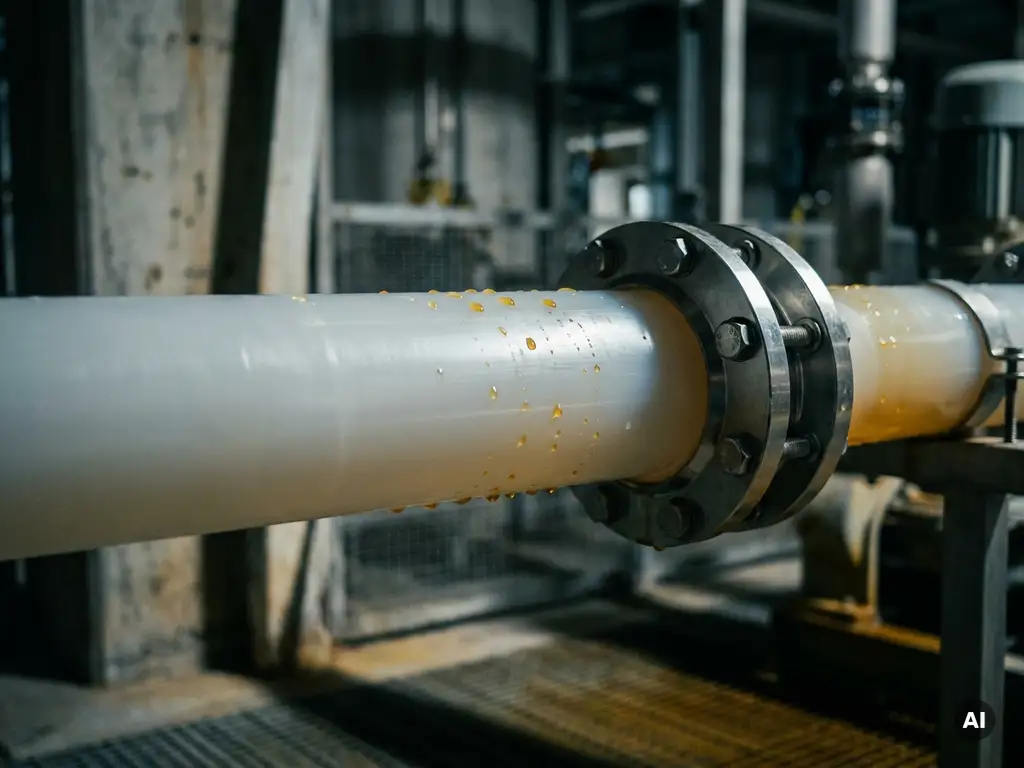

PVDF-Rohrleitungen für Schwefelsäure

PVDF gehört zur Gruppe der Fluorkunststoffe und übertrifft PP in Bezug auf chemische Beständigkeit und Temperaturstabilität deutlich. Es eignet sich für konzentrierte Schwefelsäure bis über 90 % sowie für Betriebstemperaturen, die für PP nicht mehr geeignet wären. PVDF ist zudem mechanisch stabiler und weist eine höhere Abriebfestigkeit auf. Der Nachteil: Die Material- und Verarbeitungskosten sind erheblich höher als bei PP.

Wann ist PTFE oder PVDF die bessere Wahl als PP?

PTFE oder PVDF sind dann die bessere Wahl als PP, wenn die Betriebstemperatur über 60 °C liegt, die Schwefelsäurekonzentration sehr hoch ist (über 70 %) oder wenn das Rohrleitungssystem besonders langen Standzeiten ohne Revision standhalten muss. In diesen Fällen reicht die chemische Beständigkeit von PP nicht mehr aus.

PTFE ist der chemisch inerteste aller gängigen Kunststoffe und nahezu universell beständig gegenüber Schwefelsäure in allen Konzentrationen. Es wird bevorzugt eingesetzt, wenn höchste Reinheitsanforderungen gelten oder das Medium besonders aggressiv ist. Allerdings ist PTFE schwerer zu schweißen und mechanisch weniger steif als PVDF, weshalb es häufig als Auskleidungsmaterial oder in Form von Fittings eingesetzt wird, nicht immer als Rohrwerkstoff für größere Nennweiten.

PVDF bietet gegenüber PTFE den Vorteil, dass es sich besser schweißen und mechanisch bearbeiten lässt, was die Montage und den Aufbau komplexer Rohrleitungssysteme in der Industrie erleichtert. Für die meisten anspruchsvollen Schwefelsäureanwendungen in der chemischen Industrie ist PVDF daher die erste Wahl, wenn PP an seine Grenzen stößt.

Welche Normen und Zulassungen gelten für Kunststoffrohrleitungen mit Schwefelsäure?

Für Kunststoffrohrleitungen, die mit Schwefelsäure oder anderen aggressiven Medien betrieben werden, gelten in Deutschland und Europa verschiedene Normen und Regelwerke. Zentral sind die DVS-Richtlinien (Deutscher Verband für Schweißen und verwandte Verfahren), die Anforderungen an Verarbeitung, Schweißverfahren und Qualifikation der Fachkräfte definieren.

Für Anlagen, die wasserrechtlich relevant sind, also Systeme, bei denen ein Austritt des Mediums Gewässer gefährden könnte, gilt zudem die Zulassung nach § 19 I WHG (Wasserhaushaltsgesetz). Fachbetriebe, die solche Rohrleitungen verlegen, müssen diese Zulassung nachweisen. Weitere relevante Normen umfassen:

DIN EN ISO 15493 / 15494: Rohrleitungssysteme aus thermoplastischen Kunststoffen für industrielle Anwendungen
DVS 2207: Schweißen von thermoplastischen Kunststoffen, Heizelementschweißen
DVS 2212: Prüfung von Schweißern für thermoplastische Kunststoffe
ATEX-Richtlinien: Bei Einsatz in explosionsgefährdeten Bereichen relevant

Verarbeitungsbetriebe müssen nachweisen, dass ihre Schweißer nach DVS-Richtlinien qualifiziert sind. Eine regelmäßige Überprüfung durch anerkannte Stellen wie den TÜV Nord sichert die gleichbleibende Qualität der Schweißverbindungen und ist für viele Auftraggeber in der chemischen Industrie eine Grundvoraussetzung für die Auftragsvergabe.

Welche Fehler entstehen häufig bei der Verlegung von Säureleitungen aus Kunststoff?

Bei der Verlegung von Kunststoffrohrleitungen für Schwefelsäure entstehen häufig Fehler durch falsche Materialauswahl, mangelhafte Schweißausführung und unzureichende Berücksichtigung der thermischen Ausdehnung. Diese Fehler können zu undichten Verbindungen, Materialversagen oder im schlimmsten Fall zu einem Havarieereignis führen.

Die häufigsten Fehlerquellen in der Praxis:

Falsche Materialwahl: PP wird eingesetzt, obwohl Temperatur oder Konzentration den zulässigen Bereich überschreiten
Unqualifizierte Schweißverbindungen: Schweißnähte ohne ausreichende Qualifikation nach DVS-Richtlinien sind eine der häufigsten Ursachen für Leckagen
Fehlende Dehnungskompensation: Thermoplastische Kunststoffe dehnen sich bei Temperaturwechseln stärker aus als Metalle. Wird dies bei der Planung nicht berücksichtigt, entstehen mechanische Spannungen in den Verbindungen
Falsche Halterung und Abstützung: Zu weite Abstände zwischen den Rohrhalterungen führen bei PP und PVDF zu Durchbiegung, besonders bei erhöhten Temperaturen
Ungeeignete Dichtungswerkstoffe: Bei Flanschverbindungen müssen Dichtungen aus chemikalienbeständigem Material (z. B. PTFE) verwendet werden. Standard-Elastomerdichtungen sind für Schwefelsäure in der Regel nicht geeignet
Fehlende Druckprüfung: Rohrleitungssysteme müssen vor der Inbetriebnahme auf Dichtheit geprüft werden. Wird dieser Schritt übersprungen, bleiben Fehler bis zum ersten Betrieb unentdeckt

Ein weiterer kritischer Punkt ist die Lagerung und der Transport der Rohre vor der Montage. Beschädigungen an der Rohroberfläche, die durch unsachgemäße Handhabung entstehen, können die chemische Beständigkeit lokal beeinträchtigen und spätere Schwachstellen verursachen.

So unterstützt HPT Montagebau bei Rohrleitungsprojekten mit Schwefelsäure

HPT Montagebau GmbH ist ein zugelassener Fachbetrieb nach § 19 I WHG und verfügt über mehr als zwanzig Jahre Erfahrung in der Montage von Kunststoffrohrleitungen für industrielle Anwendungen. Die Schweißer sind regelmäßig nach DVS-Richtlinien qualifiziert und werden durch den TÜV Nord überwacht, was die Einhaltung höchster Qualitätsstandards bei chemikalienbeständigen Rohrleitungssystemen sicherstellt.

Für Projekte mit Schwefelsäure und anderen aggressiven Medien bietet HPT Montagebau konkret:

Fachkundige Materialberatung und Auswahl des geeigneten Kunststoffs (PP, PVDF, PTFE) abhängig von Konzentration, Temperatur und Betriebsbedingungen
Montage und Schweißen von Rohrleitungssystemen aus thermoplastischen Kunststoffen nach DVS-Richtlinien
Vorfertigung von Baugruppen für eine schnelle und qualitätssichere Montage vor Ort
Druckprüfung und Dokumentation gemäß internen und externen Qualitätsstandards
Schnelle Reaktionszeiten im Havariefall, um Produktionsausfälle so gering wie möglich zu halten
Einsatz nach deutschen Industriestandards, auch bei internationalen Projekten

Ob Neuanlage, Erweiterung oder dringliche Störungsbehebung: HPT Montagebau begleitet Projekte von der Planung bis zur Inbetriebnahme. Nehmen Sie jetzt Kontakt auf und schildern Sie Ihr Vorhaben, damit HPT Montagebau eine passende Lösung für Ihre Anforderungen entwickeln kann.
