Welche Normen und Prüfpflichten gelten bei der Verlegung industrieller Rohrleitungen?

Bei der Verlegung industrieller Rohrleitungen gelten verbindliche Normen, gesetzliche Anforderungen und umfangreiche Prüfpflichten, die je nach Einsatzbereich und Werkstoff variieren. Für Rohrleitungen aus thermoplastischen Kunststoffen sind insbesondere die DVS-Richtlinien, das Wasserhaushaltsgesetz sowie einschlägige DIN- und EN-Normen maßgeblich. Der folgende Beitrag beantwortet die wichtigsten Fragen, die Projektverantwortliche und technische Entscheider bei der Planung und Ausführung kennen sollten.

Welche Regelwerke sind bei der industriellen Rohrleitungsverlegung verbindlich?

Bei der industriellen Rohrleitungsverlegung sind mehrere Regelwerke gleichzeitig verbindlich: Neben europäischen und deutschen Normen wie der DIN EN 13480 für metallische Rohrleitungen oder der DIN 8077/8078 für Kunststoffrohre gelten branchenspezifische Vorschriften, gesetzliche Anforderungen wie das Wasserhaushaltsgesetz sowie die technischen Regelwerke des DVS (Deutscher Verband für Schweißen und verwandte Verfahren).

Welche Regelwerke im Einzelfall greifen, hängt vom Einsatzmedium, dem Druckniveau, der Werkstoffwahl und der Branche ab. In der chemischen Industrie kommen häufig zusätzlich die TRBS (Technische Regeln für Betriebssicherheit) sowie die Betriebssicherheitsverordnung (BetrSichV) zur Anwendung. Für drucktragende Rohrleitungen ab bestimmten Druckklassen ist außerdem die europäische Druckgeräterichtlinie 2014/68/EU relevant. Betriebe, die wasserrechtlich relevante Anlagen errichten, müssen zusätzlich die Anforderungen des WHG und der jeweiligen Landeswassergesetze erfüllen.

Entscheidend ist, dass die Gesamtheit der anwendbaren Regelwerke bereits in der Planungsphase identifiziert wird. Nachträgliche Anpassungen sind aufwendig und kostspielig.

Was schreiben DVS-Richtlinien für die Verarbeitung von Kunststoffrohren vor?

Die DVS-Richtlinien legen für die Verarbeitung thermoplastischer Kunststoffrohre konkrete Anforderungen an Schweißverfahren, Gerätetechnik, Prozessparameter und die Qualifikation des ausführenden Personals fest. Zu den zentralen Richtlinien gehören DVS 2207 (Schweißen von Rohren aus thermoplastischen Kunststoffen), DVS 2212 (Prüfung von Kunststoffschweißern) und DVS 2202 (Unregelmäßigkeiten in Schweißverbindungen).

Konkret schreiben die DVS-Richtlinien vor, unter welchen Umgebungsbedingungen geschweißt werden darf, welche Gerätetemperaturen und Fügedrücke einzuhalten sind und wie Schweißnähte zu dokumentieren sind. Für das Stumpfschweißen, das Heizelementschweißen und das Extrusionsschweißen existieren jeweils eigene Verfahrensregelungen mit definierten Toleranzfenstern.

Darüber hinaus verlangen die DVS-Richtlinien eine lückenlose Schweißnahtdokumentation. Jede Verbindung muss rückverfolgbar sein: Wer hat geschweißt, mit welchem Gerät, bei welcher Temperatur und zu welchem Zeitpunkt. Diese Dokumentationspflicht ist nicht nur eine formale Anforderung, sondern dient der Qualitätssicherung über den gesamten Lebenszyklus der Anlage.

Welche Prüfungen müssen nach der Verlegung durchgeführt werden?

Nach der Verlegung industrieller Rohrleitungen sind in der Regel Druckprüfungen, Sichtprüfungen der Schweißnähte und bei sicherheitsrelevanten Systemen zerstörungsfreie Prüfverfahren (ZfP) vorgeschrieben. Welche Prüfungen im Einzelnen erforderlich sind, bestimmt sich nach dem anwendbaren Regelwerk, dem Betriebsdruck und dem transportierten Medium.

Druckprüfung und Dichtheitsprüfung

Die Druckprüfung ist bei nahezu allen drucktragenden Rohrleitungssystemen Pflicht. Sie wird in der Regel mit dem 1,3- bis 1,5-fachen des zulässigen Betriebsdrucks durchgeführt und dient dem Nachweis der Dichtheit und strukturellen Integrität. Bei Kunststoffrohrleitungen ist die Kriechneigung des Werkstoffs bei der Prüfdruckdauer zu berücksichtigen.

Zerstörungsfreie Prüfverfahren

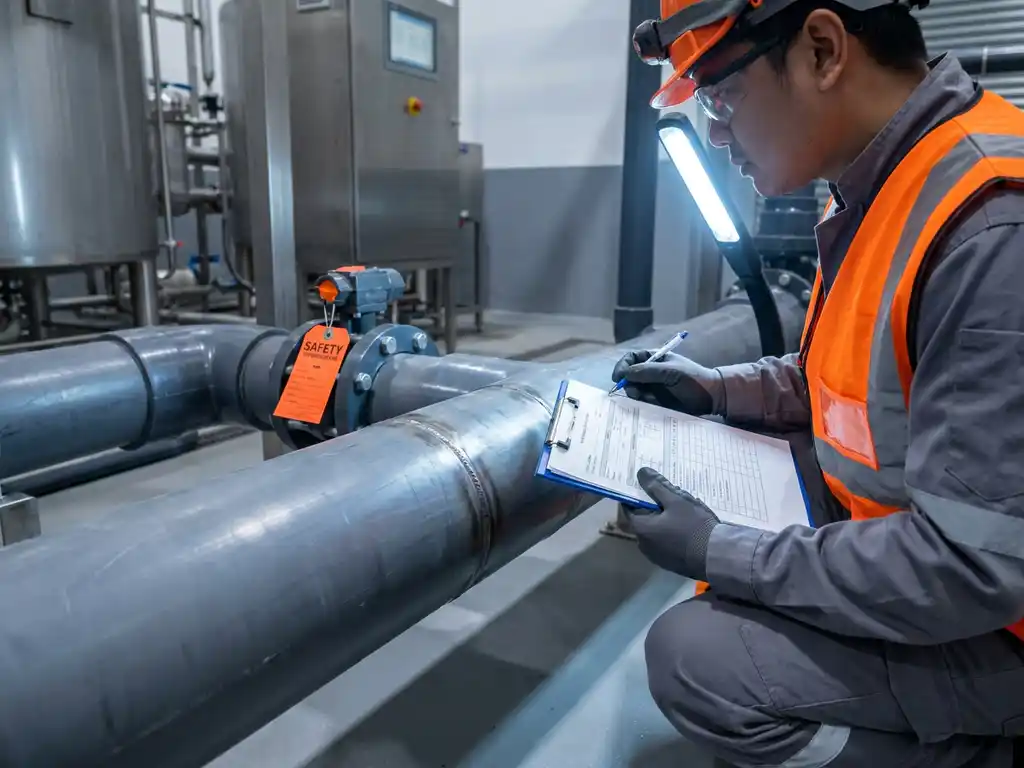

Bei erhöhten Sicherheitsanforderungen, etwa in der chemischen oder petrochemischen Industrie, kommen zerstörungsfreie Prüfverfahren wie Ultraschallprüfung oder Durchstrahlungsprüfung zum Einsatz. Für Kunststoffschweißnähte ist die Ultraschallprüfung nach DVS 2212-3 ein anerkanntes Verfahren. Sichtprüfungen nach DVS 2202-1 sind grundsätzlich bei allen Schweißverbindungen durchzuführen und zu dokumentieren.

Was bedeutet die Zulassung nach § 19I WHG für ausführende Betriebe?

Die Zulassung nach § 19I WHG (Wasserhaushaltsgesetz) bedeutet, dass ein Betrieb behördlich anerkannt ist, Rohrleitungsanlagen zu errichten, instand zu halten und zu sanieren, die dem Schutz von Gewässern dienen oder in deren Nähe betrieben werden. Ohne diese Zulassung dürfen entsprechende Arbeiten an wassergefährdenden Anlagen rechtlich nicht ausgeführt werden.

Die Zulassung ist an strenge Voraussetzungen geknüpft: Der Betrieb muss über qualifiziertes Fachpersonal, geeignete Geräte und ein funktionierendes Qualitätssicherungssystem verfügen. Regelmäßige Überwachungen durch anerkannte Stellen sind Bestandteil der Zulassungspflege. Für Auftraggeber ist die Zulassung nach § 19I WHG ein verlässliches Qualitätsmerkmal: Sie belegt, dass der ausführende Betrieb die technischen und organisatorischen Mindestanforderungen dauerhaft erfüllt.

Besonders relevant ist die Zulassung für Anlagen zur Lagerung, Abfüllung und Beförderung wassergefährdender Stoffe sowie für Abwasseraufbereitungsanlagen und Kühlwassersysteme in der Industrie.

Welche Qualifikationen müssen Schweißer und Montagepersonal nachweisen?

Schweißer, die thermoplastische Kunststoffrohre verarbeiten, müssen eine gültige Schweißerprüfung nach DVS 2212 nachweisen. Diese Prüfung umfasst sowohl theoretische Kenntnisse als auch praktische Schweißproben und muss in regelmäßigen Abständen erneuert werden, da die Zertifikate befristet sind.

Für das Montagepersonal allgemein gelten je nach Aufgabenbereich und Branche weitere Qualifikationsnachweise. In explosionsgefährdeten Bereichen ist eine Unterweisung nach ATEX-Richtlinien erforderlich. Für Arbeiten an wasserrechtlich relevanten Anlagen verlangt die Zulassung nach § 19I WHG nachweislich geschultes Personal.

Arbeitgeber sind verpflichtet, die Qualifikationen ihrer Mitarbeiter zu dokumentieren und auf aktuellem Stand zu halten. Prüfende Stellen wie der TÜV Nord überwachen die Einhaltung dieser Anforderungen im Rahmen von Betriebsaudits und Zertifizierungsverfahren. Für Auftraggeber empfiehlt es sich, vor Auftragsvergabe die Schweißerprüfzertifikate und Qualifikationsnachweise des ausführenden Unternehmens einzusehen.

Wann sind externe Prüfstellen oder Sachverständige vorgeschrieben?

Externe Prüfstellen oder Sachverständige sind vorgeschrieben, wenn Rohrleitungsanlagen unter die Betriebssicherheitsverordnung fallen, wenn wasserrechtliche Zulassungen eine Abnahme durch anerkannte Sachverständige verlangen oder wenn die Druckgeräterichtlinie eine Konformitätsbewertung durch eine Benannte Stelle erfordert. Die genauen Anforderungen hängen von der Druckklasse, dem Volumen und dem transportierten Medium ab.

Für Anlagen nach WHG ist die Abnahme durch einen zugelassenen Sachverständigen in vielen Bundesländern gesetzlich vorgeschrieben. Gleiches gilt für wiederkehrende Prüfungen, die in festgelegten Intervallen durchgeführt werden müssen. Betreiber sind verpflichtet, diese Prüfungen zu veranlassen und die Prüfnachweise aufzubewahren.

Unabhängig von gesetzlichen Mindestanforderungen empfiehlt sich der Einsatz externer Prüfstellen auch dann, wenn interne Ressourcen für eine neutrale Qualitätsbewertung fehlen oder wenn Haftungsfragen eine unabhängige Dokumentation erfordern. Eine frühzeitige Abstimmung mit der zuständigen Behörde und der Prüfstelle vermeidet Verzögerungen bei der Inbetriebnahme.

Wie HPT Montagebau bei normkonformer Rohrleitungsverlegung unterstützt

HPT Montagebau GmbH ist ein nach § 19I WHG zugelassener Fachbetrieb mit über zwanzigjähriger Erfahrung in der Montage von Kunststoffrohrleitungen aus thermoplastischen Werkstoffen. Das Unternehmen wird regelmäßig durch den TÜV Nord nach DVS-Richtlinien überwacht und qualifiziert, sodass alle Schweißarbeiten und Montagen den aktuellen normativen Anforderungen entsprechen.

Das Leistungsangebot umfasst die gesamte Prozesskette normkonformer Rohrleitungsinstallation:

Auslegung des Halterungssystems und Dehnungsberechnung der Rohrleitung
Verarbeitung und Verlegung thermoplastischer Kunststoffrohre nach DVS-Richtlinien
Lückenlose Schweißnahtdokumentation und Qualitätsprüfung nach internen und externen Standards
Montage von Abwasseraufbereitungsanlagen, Versorgungsleitungen und Maschinenkühlsystemen
Bauleitung und Chefmontage für komplexe Industrieprojekte im In- und Ausland
Schnelle Reaktionszeiten bei Havarien und Betriebsstörungen zur Minimierung von Produktionsausfällen

HPT arbeitet ausschließlich mit Materialien, die nationalen und internationalen Produktstandards entsprechen, und setzt auch im internationalen Geschäft konsequent deutsche Industriestandards um. Für Projektverantwortliche, die Sicherheit, Zertifizierung und Termintreue in einem Paket benötigen, ist HPT der richtige Partner. Nehmen Sie jetzt Kontakt auf und besprechen Sie Ihr Vorhaben direkt mit den Experten von HPT Montagebau.
