Wie funktioniert die Verlegung von thermoplastischen Kunststoffrohren?

Die Verlegung von thermoplastischen Kunststoffrohren erfolgt durch materialgerechte Vorbereitung, normkonforme Verbindungstechniken wie Schweißen oder Steckverbindungen sowie eine sorgfältige Einbettung oder Befestigung je nach Einsatzbereich. Entscheidend für dauerhaft dichte und belastbare Rohrleitungen ist die Einhaltung anerkannter Regelwerke wie der DVS-Richtlinien und die Qualifikation des ausführenden Fachpersonals. Die folgenden Abschnitte beleuchten die wichtigsten Aspekte von der Materialwahl über die Verbindungstechnik bis zur abschließenden Qualitätsprüfung.

Welche Materialien und Rohrtypen kommen bei thermoplastischen Rohrsystemen zum Einsatz?

Bei thermoplastischen Rohrsystemen kommen vor allem Polyethylen (PE), Polypropylen (PP), Polyvinylchlorid (PVC) und Polyvinylidenfluorid (PVDF) zum Einsatz. Die Materialwahl richtet sich nach dem Fördermedium, dem Betriebsdruck, der Temperatur und den chemischen Anforderungen des jeweiligen Prozesses.

Das Verlegen von PE-Rohren ist besonders im Erdbereich und in der Wasserversorgung verbreitet, da Polyethylen flexibel, korrosionsbeständig und für lange Verlegestrecken geeignet ist. PP-Rohre hingegen werden häufig in der chemischen Industrie und in Abwassersystemen eingesetzt, weil sie eine gute Chemikalienbeständigkeit bei moderaten Temperaturen bieten. PVDF ist die erste Wahl, wenn besonders aggressive Medien oder erhöhte Temperaturen auftreten, etwa in der Pharmaindustrie oder bei der Verarbeitung von Lösungsmitteln.

Neben dem Werkstoff spielt die Rohrgeometrie eine Rolle: Druckrohre sind für geschlossene Systeme mit definiertem Betriebsdruck ausgelegt, während Freispiegelrohre für den drucklosen Abfluss konzipiert sind. Für industrielle Anwendungen werden zudem verstärkte Ausführungen mit Glasfasereinlagen oder mehrschichtige Verbundrohre eingesetzt, um höhere mechanische Belastungen aufzunehmen.

Wie werden thermoplastische Kunststoffrohre fachgerecht verbunden?

Thermoplastische Kunststoffrohre werden je nach Material und Anforderung durch Schweißverfahren, Klebe- oder Lösemittelverbindungen sowie mechanische Steck- und Flanschverbindungen gefügt. Schweißverbindungen gelten als die dauerhafteste Lösung für druckbelastete Leitungssysteme in der Industrie.

Schweißverfahren für thermoplastische Rohre

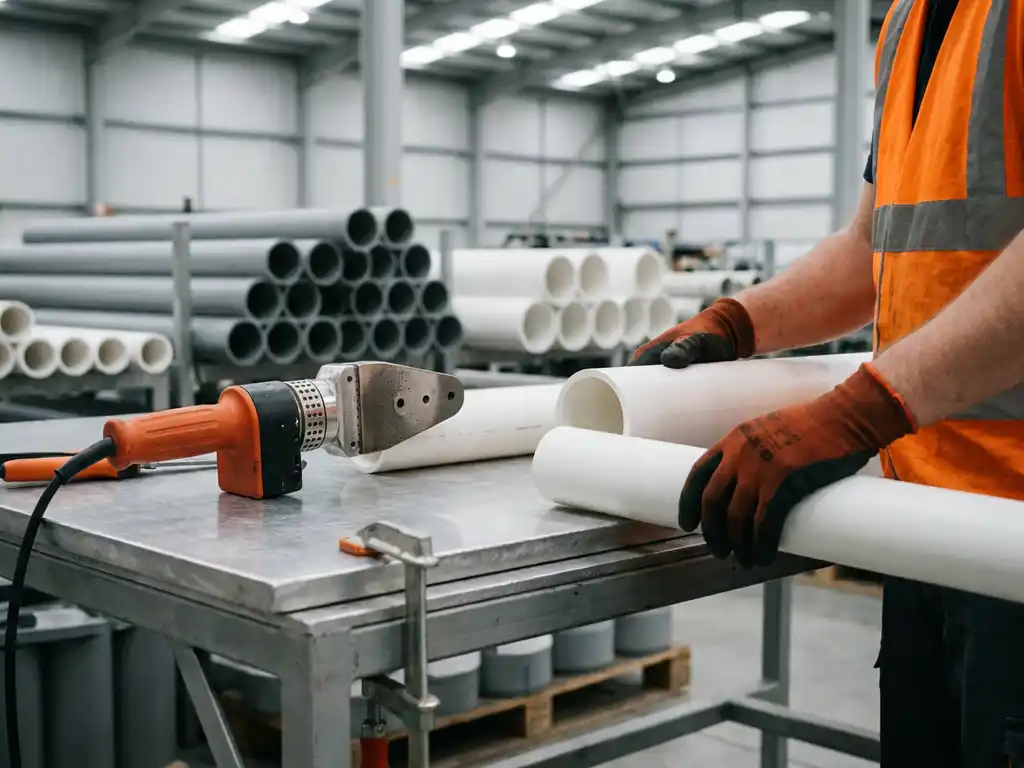

Das Stumpfschweißen und das Heizelementschweißen sind die am häufigsten eingesetzten Verfahren bei der Rohrleitungsmontage mit Kunststoff. Beim Stumpfschweißen werden die Rohrenden plan gefräst, gegen ein beheiztes Werkzeug gedrückt und anschließend unter definiertem Druck zusammengefügt. Das Elektroschweißen über Muffen mit integrierten Heizdrähten eignet sich besonders für enge Platzverhältnisse oder Reparaturarbeiten im Feld. Beim Extrusionsschweißen wird Zusatzmaterial in eine vorbereitete Schweißnaht eingebracht, was vor allem bei dickwandigen Bauteilen und im Behälterbau Anwendung findet.

Mechanische und lösemittelbasierte Verbindungen

PVC-Rohre werden häufig mit Lösemittelklebung verbunden, bei der eine chemische Anlösung der Oberflächen eine stoffschlüssige Verbindung erzeugt. Flanschverbindungen ermöglichen lösbare Verbindungen an Armaturen, Pumpen oder Behälteranschlüssen und sind bei Wartungsarbeiten unentbehrlich. Mechanische Steckverbindungen mit Dichtringen kommen vor allem in der Hausentwässerung und bei drucklosen Systemen zum Einsatz, sind aber für Hochdruckanwendungen nicht geeignet.

Welche Normen und Zulassungen gelten für die Verlegung von Kunststoffrohrleitungen?

Für die Verlegung von Kunststoffrohrleitungen gelten in Deutschland vor allem die DVS-Richtlinien (Deutscher Verband für Schweißen und verwandte Verfahren) sowie die Zulassung als Fachbetrieb nach § 19I des Wasserhaushaltsgesetzes (WHG). Diese Regelwerke definieren Anforderungen an Schweißverfahren, Schweißerqualifikationen und die Verarbeitung thermoplastischer Werkstoffe.

Die DVS-Richtlinien, insbesondere DVS 2207 für das Schweißen von Thermoplasten, legen Prozessparameter wie Heiztemperaturen, Fügedrücke und Abkühlzeiten verbindlich fest. Schweißer müssen nach diesen Richtlinien qualifiziert und regelmäßig durch anerkannte Prüfstellen wie den TÜV Nord rezertifiziert werden. Nur so lässt sich sicherstellen, dass Schweißverbindungen den mechanischen und chemischen Anforderungen des Betriebs dauerhaft standhalten.

Die Zulassung nach § 19I WHG ist verpflichtend für Betriebe, die Rohrleitungen und Anlagen verlegen, die mit wassergefährdenden Stoffen in Berührung kommen. Sie belegt, dass der Fachbetrieb über das notwendige technische Wissen und die organisatorischen Voraussetzungen verfügt, um Gewässerschäden durch undichte Leitungen zu verhindern. Für Auftraggeber in der Chemie-, Wasseraufbereitungs- oder Pharmaindustrie ist diese Zulassung ein unverzichtbares Auswahlkriterium bei der Vergabe von Montageleistungen.

Wie unterscheidet sich die Verlegung von Kunststoffrohren im Erd- und Industriebau?

Im Erdbereich stehen die Einbettung in ein geeignetes Bettungsmaterial, die Berücksichtigung von Bodenbewegungen und die Druckbelastung durch Überdeckung im Vordergrund. Im Industriebau hingegen dominieren Rohrhalterungen, Dehnungskompensation und die Anbindung an Apparate und Maschinen die technischen Anforderungen.

Bei der Verlegung von PE-Rohren im Erdreich ist eine sorgfältige Grabenplanung entscheidend: Die Rohre benötigen eine gleichmäßige, steinfreie Bettung, ausreichende Überdeckung und bei größeren Temperaturunterschieden eine Berücksichtigung der thermischen Längenausdehnung. Für Kreuzungen mit anderen Leitungen oder Straßen gelten gesonderte Schutzmaßnahmen wie Schutzrohre oder Druckprüfungen vor dem Verfüllen.

Im industriellen Rohrleitungsbau müssen Kunststoffrohre auf Rohrträgern oder in Rohrbrücken so geführt werden, dass thermische Ausdehnung durch Dehnungsbögen oder Kompensatoren aufgenommen wird. Feste und gleitende Rohrhalterungen werden nach Herstellervorgaben und technischen Berechnungen positioniert. Zudem ist die Zugänglichkeit für Wartung und Inspektion ein wichtiges Planungskriterium, das im Erdbereich kaum eine Rolle spielt.

Was sind häufige Fehler bei der Montage thermoplastischer Rohrsysteme?

Häufige Fehler bei der Montage thermoplastischer Rohrsysteme sind unzureichende Rohrendenvorbereitung, falsche Schweißparameter, fehlende Dehnungsausgleiche und der Einsatz von nicht zugelassenem Personal. Diese Fehler führen zu undichten Verbindungen, Rohrbrüchen oder vorzeitigem Materialversagen.

Unzureichende Oberflächenvorbereitung: Verschmutzte, feuchte oder nicht plan gefräste Rohrenden erzeugen fehlerhafte Schweißnähte, die unter Betriebsdruck versagen können.
Falsche Prozessparameter: Abweichungen von den vorgeschriebenen Heiztemperaturen oder Fügedrücken laut DVS-Richtlinien führen zu unvollständigen Verbindungen oder thermischer Schädigung des Materials.
Fehlende Dehnungsausgleiche: Thermoplastische Rohre dehnen sich bei Temperaturänderungen stärker aus als metallische Werkstoffe. Werden keine ausreichenden Dehnungsbögen oder Kompensatoren eingeplant, entstehen hohe Spannungen in den Verbindungen.
Falsche Halterungsabstände: Zu große Abstände zwischen Rohrhalterungen führen bei horizontalen Leitungen zu Durchbiegung, was Undichtigkeiten an Verbindungsstellen begünstigt.
Einsatz unqualifizierten Personals: Schweißarbeiten an druckbelasteten Kunststoffleitungen dürfen nur von nach DVS-Richtlinien qualifizierten Schweißern ausgeführt werden. Fehlende Qualifikation ist eine häufige Ursache für spätere Schäden.

Wie wird die Qualität einer Kunststoffrohrleitungsanlage nach der Montage geprüft?

Nach der Montage einer Kunststoffrohrleitungsanlage erfolgt die Qualitätsprüfung in der Regel durch eine Druckprüfung, eine visuelle Inspektion der Schweißnähte und bei sicherheitsrelevanten Anwendungen durch zerstörungsfreie Prüfverfahren. Diese Prüfungen bestätigen die Dichtheit und strukturelle Integrität des Systems vor der Inbetriebnahme.

Die Druckprüfung wird mit Wasser oder Luft bei einem definierten Prüfdruck durchgeführt, der in der Regel über dem maximalen Betriebsdruck liegt. Dabei wird das System über einen festgelegten Zeitraum unter Druck gehalten und auf Druckabfall oder sichtbare Leckagen überprüft. Das Ergebnis wird in einem Prüfprotokoll dokumentiert, das als Nachweis gegenüber dem Auftraggeber und Behörden dient.

Schweißnähte können zusätzlich durch Sichtprüfung auf Nahtfehler wie Kerben, Poren oder unvollständige Durchschweißung untersucht werden. Bei sicherheitskritischen Anwendungen kommen auch Ultraschallprüfungen oder Röntgenverfahren zum Einsatz, um innere Fehler sichtbar zu machen. Die Qualitätssicherung bei HPT umfasst sowohl hauseigene als auch externe Prüfungen, um sicherzustellen, dass alle Anlagen nationalen und internationalen Standards entsprechen.
