Wie funktioniert die Wärmedehnung bei Kunststoffrohren in der Praxis?

Kunststoffrohre dehnen sich bei Temperaturänderungen deutlich stärker aus als Stahlrohre. Der Längenausdehnungskoeffizient liegt je nach Werkstoff zwischen dem Fünf- und Zehnfachen des Wertes von Stahl, was bei der Planung und Montage von Rohrleitungssystemen in der Industrie erhebliche Konsequenzen hat. Die folgenden Abschnitte beantworten die wichtigsten Praxisfragen rund um die Wärmedehnung thermoplastischer Kunststoffrohre.

Wie viel dehnen sich Kunststoffrohre bei Temperaturänderungen aus?

Kunststoffrohre dehnen sich bei einer Temperaturerhöhung von 10 Kelvin je nach Werkstoff zwischen 1,0 und 2,0 mm pro Meter Rohrlänge aus. Bei einem 10 Meter langen PP-Rohr und einer Temperaturdifferenz von 40 Kelvin ergibt sich damit eine Längenänderung von rund 60 bis 80 mm. Diese Größenordnung ist planungsrelevant und darf in keiner Rohrleitungsauslegung fehlen.

Die Berechnung der Längenausdehnung folgt der Formel ΔL = α × L × ΔT, wobei α der lineare Ausdehnungskoeffizient des Werkstoffs, L die Rohrlänge und ΔT die Temperaturdifferenz zwischen Betriebstemperatur und Montagetemperatur ist. Bei thermoplastischen Kunststoffrohren liegt α typischerweise zwischen 0,1 und 0,2 mm pro Meter und Kelvin. Zum Vergleich: Stahl hat einen Ausdehnungskoeffizienten von etwa 0,012 mm/(m·K). Die Wärmedehnung bei Kunststoffrohren ist also eine physikalische Realität, die schon bei alltäglichen Temperaturschwankungen spürbare Längenänderungen erzeugt.

Welche Werkstoffe dehnen sich bei Wärme am stärksten aus?

Unter den in der Industrie gebräuchlichen thermoplastischen Kunststoffen dehnt sich PVDF am wenigsten aus, während PE-HD und PP die höchsten Ausdehnungskoeffizienten aufweisen. PVC-U liegt im mittleren Bereich. Die Wahl des Werkstoffs beeinflusst also direkt, wie aufwendig die Kompensation im Rohrleitungssystem ausfallen muss.

Hier eine Orientierung zu den gängigsten Werkstoffen und ihren linearen Ausdehnungskoeffizienten:

PE-HD: ca. 0,17 bis 0,20 mm/(m·K)
PP-H / PP-R: ca. 0,15 bis 0,18 mm/(m·K)
PVC-U: ca. 0,07 bis 0,08 mm/(m·K)
ABS: ca. 0,10 mm/(m·K)
PVDF: ca. 0,12 bis 0,13 mm/(m·K)

Für Rohrleitungssysteme in der Wasseraufbereitung oder chemischen Industrie, wo PE-HD und PP häufig eingesetzt werden, bedeutet das: Selbst bei moderaten Betriebstemperaturen entstehen Längenänderungen, die ohne geeignete Maßnahmen zu mechanischen Spannungen führen.

Wie wird die Wärmedehnung in Rohrleitungssystemen kompensiert?

Die Wärmedehnung in Rohrleitungssystemen aus Kunststoff wird durch eine Kombination aus konstruktiven Maßnahmen kompensiert: Dehnungskompensatoren, Dehnungsbögen, gezielte Festpunkt- und Gleitpunktlagerung sowie die Nutzung natürlicher Richtungsänderungen im Leitungsverlauf. Kein einzelnes Mittel ist universell, die Wahl hängt vom Werkstoff, der Temperaturdifferenz und dem verfügbaren Bauraum ab.

Festpunkte und Gleitpunkte

Festpunkte fixieren das Rohr an einer definierten Stelle und leiten die entstehenden Kräfte in die Tragkonstruktion ab. Gleitpunkte hingegen erlauben dem Rohr eine axiale Bewegung und verhindern, dass Querkräfte entstehen. Die richtige Positionierung dieser Lager ist entscheidend: Werden Festpunkte falsch gesetzt, bauen sich in anderen Rohrabschnitten unkontrollierte Spannungen auf.

Dehnungsbögen und U-Kompensatoren

Dehnungsbögen nutzen die Elastizität des Rohrmaterials aus. Ein U-förmiger Bogen zwischen zwei Festpunkten kann die Längendehnung aufnehmen, indem er sich in der offenen Richtung verformt. Diese Lösung ist wartungsarm und langlebig, benötigt aber ausreichend Platz. Alternativ kommen Axial-Kompensatoren oder Wellrohrkompensatoren zum Einsatz, wenn der Bauraum begrenzt ist.

Was passiert, wenn die Wärmedehnung nicht berücksichtigt wird?

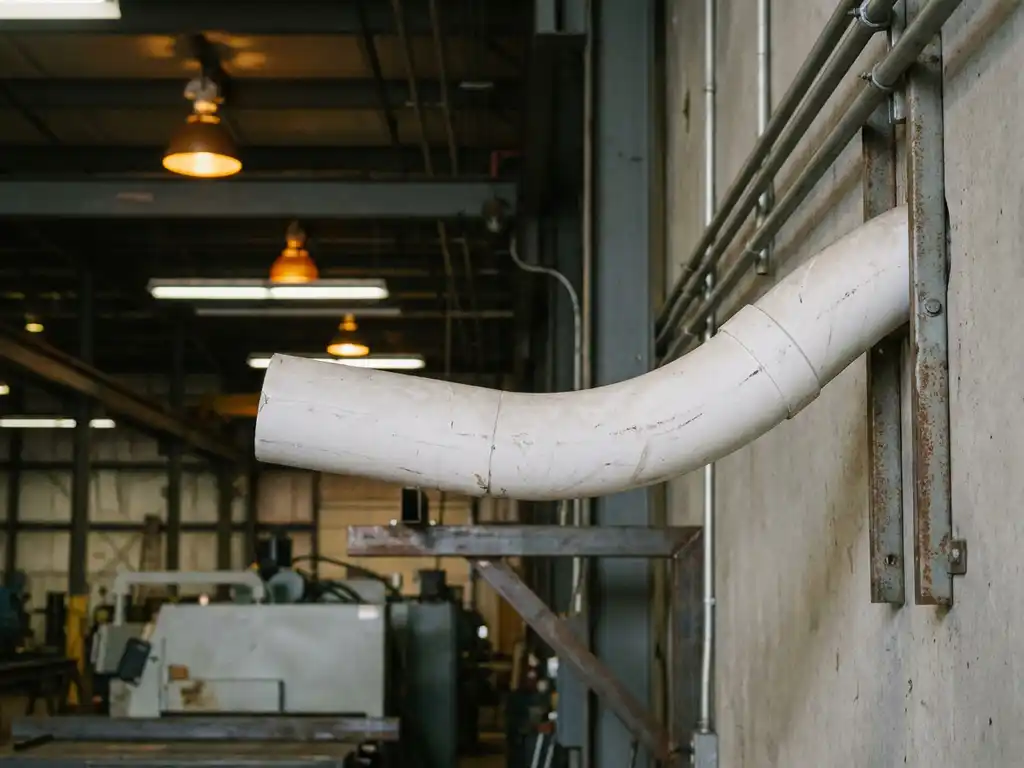

Wird die Wärmedehnung bei Kunststoffrohren nicht berücksichtigt, entstehen Druckspannungen im Rohr, die zu Verformungen, Rissen an Schweißnähten oder im schlimmsten Fall zum Versagen des gesamten Rohrleitungssystems führen können. Besonders Schweißverbindungen und Übergänge zu starren Bauteilen sind gefährdet.

In der Praxis zeigen sich die Folgen oft schleichend: Rohre beginnen sich zu verbiegen, Halterungen werden aus der Verankerung gedrückt, Flanschverbindungen verlieren ihre Dichtheit. Bei Leitungen, die aggressive Medien führen, kann ein solcher Schaden nicht nur teuer, sondern auch sicherheitsrelevant sein. Besonders in der chemischen Industrie oder der Wasseraufbereitung kann ein undichtes Rohrsystem zu erheblichen Umwelt- und Sicherheitsrisiken führen. Der Schaden entsteht dabei nicht immer beim ersten Aufheizen, sondern durch wiederholte Temperaturzyklen, die das Material ermüden.

Wann müssen Dehnungskompensatoren nach DVS-Richtlinien eingesetzt werden?

Nach den DVS-Richtlinien, insbesondere DVS 2210 für erdverlegte Rohrleitungen und DVS 2202 für die Verarbeitung thermoplastischer Kunststoffe, sind Dehnungskompensatoren immer dann erforderlich, wenn die berechnete Längenänderung die zulässigen Spannungsgrenzen des Werkstoffs überschreitet oder wenn keine ausreichenden natürlichen Ausweichmöglichkeiten im Leitungsverlauf vorhanden sind.

Konkret bedeutet das: Bei geraden Rohrstrecken ab einer bestimmten Länge, die ohne Richtungsänderung verlegt werden, ist eine Kompensationsmaßnahme Pflicht. Die DVS-Richtlinien geben dabei Berechnungsverfahren vor, mit denen Planer die erforderlichen Dehnungslängen, Festpunktabstände und Kompensatortypen ermitteln. Als zugelassener Fachbetrieb nach § 19I WHG und TÜV-Nord-zertifizierter Betrieb nach DVS-Richtlinien ist die Einhaltung dieser Vorgaben nicht optional, sondern Teil der Qualitätssicherung bei jeder Montage.

Welche Fehler passieren bei der Planung von Kunststoffrohrsystemen am häufigsten?

Die häufigsten Planungsfehler bei Kunststoffrohrsystemen betreffen die Unterschätzung der tatsächlichen Temperaturdifferenz, falsch positionierte Festpunkte und das Fehlen ausreichender Dehnungsstrecken bei langen geraden Abschnitten. Viele Fehler entstehen, weil Planungsregeln aus dem Stahlbau unreflektiert auf Kunststoffanwendungen übertragen werden.

Typische Fehlerquellen in der Praxis sind:

Montagetemperatur nicht berücksichtigt: Die Temperaturdifferenz wird nicht zwischen Montage- und maximaler Betriebstemperatur berechnet, sondern nur zwischen Kalt- und Warmbetrieb.
Zu wenige Gleitpunkte: Rohre werden zu starr fixiert, sodass keine axiale Bewegung möglich ist.
Falsche Werkstoffannahmen: Der Ausdehnungskoeffizient eines falschen Werkstoffs wird in die Berechnung eingesetzt.
Fehlende Kompensation bei Steigleitungen: Vertikale Rohrstrecken werden bei der Dehnungsplanung häufig vernachlässigt.
Unzureichende Berücksichtigung von Medientemperaturen: Die tatsächliche Betriebstemperatur des geführten Mediums weicht von der Auslegungstemperatur ab.

Ein weiterer verbreiteter Fehler ist die fehlende Abstimmung zwischen Rohrleitungsplaner und Montageteam. Wenn Festpunkte auf der Zeichnung korrekt eingetragen, aber auf der Baustelle falsch umgesetzt werden, verliert die gesamte Dehnungsplanung ihre Wirkung.

Wie HPT bei der fachgerechten Planung und Montage von Rohrleitungssystemen unterstützt

HPT Montagebau GmbH verfügt über mehr als zwanzig Jahre Erfahrung in der Montage von Kunststoffrohrleitungen und kennt die Praxisfallen rund um die Wärmedehnung aus erster Hand. Als zugelassener Fachbetrieb nach § 19I WHG und TÜV-Nord-zertifizierter Betrieb nach DVS-Richtlinien stellt HPT sicher, dass Dehnungsplanung und Montage normgerecht und dauerhaft ausgeführt werden.

Das Leistungsangebot umfasst unter anderem:

Auslegung und Montage von Rohrleitungssystemen aus thermoplastischen Kunststoffen für Industrie, Wasseraufbereitung und Chemie
Fachgerechte Positionierung von Festpunkten, Gleitpunkten und Dehnungskompensatoren nach DVS-Richtlinien
Vorfertigung von Baugruppen inklusive Qualitätsprüfung nach internen und externen Standards
Bauleitung und Chefmontage für komplexe Anlagenprojekte
Schnelle Reaktionszeiten im Havariefall, um Produktionsausfälle zu minimieren

Wer ein Rohrleitungsprojekt plant oder ein bestehendes System auf Schwachstellen prüfen lassen möchte, findet bei HPT einen erfahrenen Partner mit klaren Strukturen und direktem Ansprechpartner. Jetzt Kontakt aufnehmen und das Projekt gemeinsam besprechen.
