Welche Materialien werden im Rohrleitungsbau verwendet?

Im industriellen Rohrleitungsbau kommen drei Hauptwerkstoffgruppen zum Einsatz: metallische Werkstoffe wie Stahl und Edelstahl, thermoplastische Kunststoffe wie PE, PP und PVC sowie duroplastische Verbundwerkstoffe wie glasfaserverstärkter Kunststoff (GFK). Die Wahl des richtigen Werkstoffs hängt entscheidend von den chemischen und physikalischen Eigenschaften des Fördermediums, den Betriebstemperaturen und dem Druckniveau ab. Die folgenden Abschnitte beantworten die wichtigsten Fragen zur Materialauswahl und Verbindungstechnik im Überblick.

Welche Werkstoffgruppen unterscheidet man im industriellen Rohrleitungsbau?

Im industriellen Rohrleitungsbau unterscheidet man grundsätzlich drei Werkstoffgruppen: metallische Werkstoffe, thermoplastische Kunststoffe und duroplastische Verbundwerkstoffe. Jede Gruppe bietet spezifische Stärken hinsichtlich Druckbelastbarkeit, chemischer Beständigkeit und Temperaturtoleranz, weshalb die Auswahl immer projektbezogen getroffen werden muss.

Metallische Werkstoffe umfassen unlegierte und legierte Stähle, Edelstähle sowie Nichteisenmetalle wie Kupfer oder Aluminium. Sie zeichnen sich durch hohe mechanische Festigkeit und Druckbeständigkeit aus, sind jedoch anfällig für Korrosion und reagieren mit bestimmten aggressiven Medien.

Thermoplastische Kunststoffe wie Polyethylen (PE), Polypropylen (PP), Polyvinylidenfluorid (PVDF) und Polyvinylchlorid (PVC) bieten hervorragende chemische Beständigkeit bei vergleichsweise geringem Gewicht. Sie lassen sich schweißen, kleben oder mechanisch verbinden und eignen sich besonders für aggressive Medien in der Chemie- und Wasseraufbereitungsbranche.

Duroplastische Verbundwerkstoffe, insbesondere glasfaserverstärkter Kunststoff (GFK), kombinieren hohe mechanische Festigkeit mit guter chemischer Beständigkeit. Sie werden vor allem für großformatige Rohrleitungen und Behälter eingesetzt, bei denen Metall zu schwer und reiner Thermoplast zu wenig tragfähig wäre.

Welche thermoplastischen Kunststoffe werden am häufigsten eingesetzt?

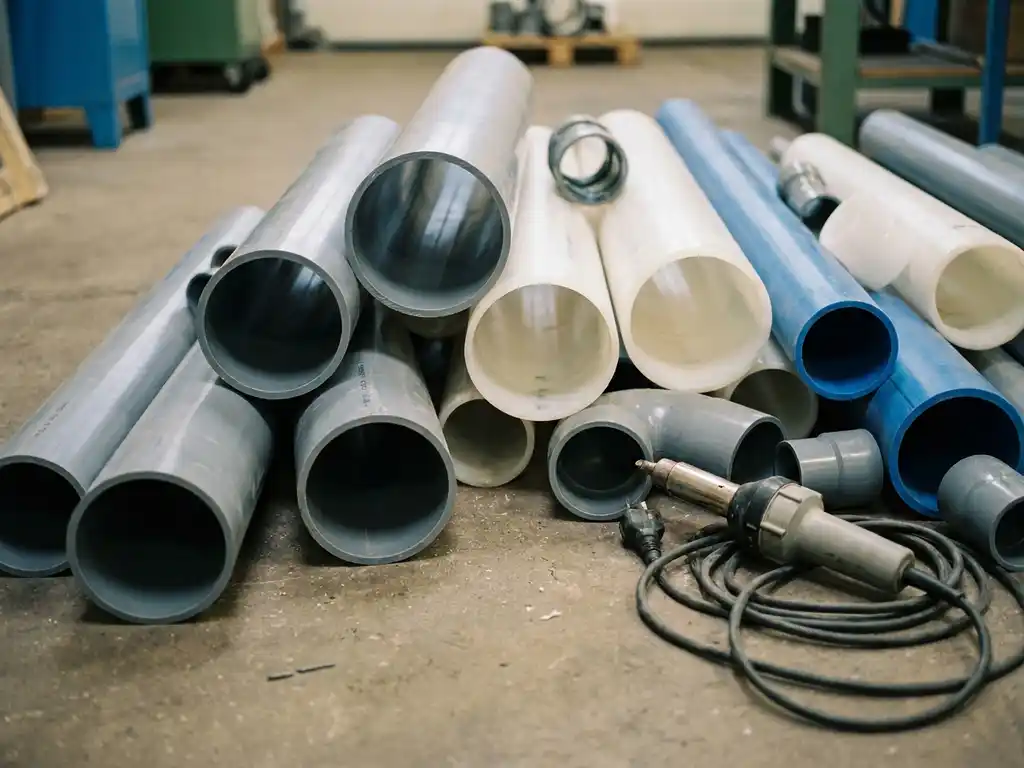

Die am häufigsten eingesetzten thermoplastischen Kunststoffe im Rohrleitungsbau sind Polyethylen (PE), Polypropylen (PP), Polyvinylchlorid (PVC-U und PVC-C) sowie Polyvinylidenfluorid (PVDF). Jedes dieser Materialien deckt einen spezifischen Anwendungsbereich ab und unterscheidet sich in Temperaturbeständigkeit, chemischer Resistenz und Verarbeitbarkeit.

PE (Polyethylen): Besonders PE 100 ist weit verbreitet für Trinkwasser-, Gas- und Abwasserleitungen. Es ist schweißbar, flexibel und beständig gegen viele wässrige Lösungen.
PP (Polypropylen): PP-R und PP-H werden häufig in der Chemie- und Lebensmittelindustrie eingesetzt. PP verträgt höhere Temperaturen als PE und ist beständig gegen Säuren, Laugen und organische Lösungsmittel.
PVC-U (Hart-PVC): Günstig, druckbeständig und chemisch robust. Einsatz vor allem in der Wasseraufbereitung und industriellen Abwassertechnik bei Umgebungstemperaturen.
PVC-C (chloriertes PVC): Gegenüber PVC-U für höhere Temperaturen bis etwa 90 °C geeignet, häufig in der Heißwasserversorgung und Chemietechnik.
PVDF (Polyvinylidenfluorid): Hochwertigster Standardthermoplast mit ausgezeichneter chemischer Beständigkeit, auch gegenüber Chlor und halogenierten Lösungsmitteln. Eingesetzt in der Pharmaindustrie und Halbleiterfertigung.

Wann ist Metall und wann ist Kunststoff die bessere Wahl?

Metall ist die bessere Wahl bei hohen Betriebsdrücken, extremen Temperaturen über 150 °C und mechanisch stark beanspruchten Leitungsabschnitten. Kunststoff ist vorzuziehen, wenn aggressive, korrosive oder chemisch reaktive Medien gefördert werden, da Thermoplaste nicht korrodieren und deutlich leichter sind.

In der Praxis lassen sich die Entscheidungskriterien wie folgt zusammenfassen:

Für Metall sprechen: Hohe Betriebsdrücke, Temperaturen über 100 °C, mechanische Stoßbelastungen, Brandschutzanforderungen und der Einsatz in Bereichen mit UV-Dauerstrahlung ohne Schutzbeschichtung.
Für Kunststoff sprechen: Chemisch aggressive Medien wie Säuren, Laugen oder Chlorverbindungen, Trinkwasser- und Lebensmittelanwendungen, geringes Systemgewicht, einfache Verarbeitung vor Ort und niedrigere Gesamtbetriebskosten durch Korrosionsfreiheit.

In vielen modernen Industrieanlagen werden beide Werkstoffgruppen kombiniert. Metallische Hauptleitungen übernehmen drucktragende Funktionen, während Kunststoffleitungen in medienberührten Teilbereichen für Korrosionsschutz sorgen. Eine sorgfältige Systemplanung unter Berücksichtigung von Dehnungsverhalten, Halterungskonzept und Verbindungstechnik ist dabei unerlässlich.

Welche Normen und Zertifizierungen gelten für Rohrleitungswerkstoffe?

Für Rohrleitungswerkstoffe im industriellen Einsatz gelten in Deutschland und Europa eine Reihe verbindlicher Normen und Regelwerke. Maßgeblich sind DIN-Normen, EN-Normen sowie die DVS-Richtlinien des Deutschen Verbands für Schweißen und verwandte Verfahren, die insbesondere die Verarbeitung thermoplastischer Kunststoffe regeln.

Wichtige Regelwerke im Überblick:

DIN EN ISO 15494 / 15493: Rohrleitungssysteme aus thermoplastischen Kunststoffen für industrielle Anwendungen, einschließlich Maße, Druckstufen und Werkstoffanforderungen.
DVS-Richtlinien (z. B. DVS 2207, DVS 2212): Regeln Schweißverfahren für Thermoplaste wie Stumpfschweißen, Heizelementschweißen und Extrusionsschweißen.
§ 19I WHG (Wasserhaushaltsgesetz): Fachbetriebspflicht für Anlagen, die mit wassergefährdenden Stoffen umgehen. Verarbeitungs- und Verlegebetriebe müssen als Fachbetrieb zugelassen sein.
DVGW-Regelwerk: Relevant für Gas- und Wasserversorgungsleitungen, definiert Anforderungen an Werkstoffe und Verarbeitungsbetriebe.
AD 2000-Regelwerk: Gilt für Druckbehälter und drucktragende Rohrleitungen aus metallischen Werkstoffen.

Für Betriebe, die im industriellen Kunststoffbau tätig sind, ist die TÜV-Zertifizierung nach DVS-Richtlinien ein wesentlicher Qualitätsnachweis, der von Auftraggebern in der Chemie-, Pharma- und Wasserwirtschaft regelmäßig vorausgesetzt wird.

Wie beeinflusst das Fördermedium die Materialauswahl?

Das Fördermedium ist der entscheidende Faktor bei der Werkstoffauswahl im Rohrleitungsbau. Chemische Zusammensetzung, Konzentration, Temperatur und Druck des Mediums bestimmen, welche Materialien beständig, sicher und langlebig sind. Ein falsch gewählter Werkstoff kann zu Quellen, Versprödung, Korrosion oder im schlimmsten Fall zu einem Leckageversagen führen.

Grundsätzliche Einflussgrößen des Fördermediums:

Chemische Aggressivität: Starke Säuren wie Salzsäure oder Schwefelsäure erfordern PVDF oder PP; Laugen vertragen sich gut mit PE und PP; oxidierende Medien schließen bestimmte Thermoplaste aus.
Temperatur: Je höher die Betriebstemperatur, desto enger wird die Auswahl. PE verliert oberhalb von 60 °C Druckfestigkeit, während PVDF bis 140 °C einsetzbar ist.
Druck: Höhere Betriebsdrücke erfordern dickere Wandstärken oder den Wechsel zu metallischen Werkstoffen.
Abrasivität: Feststoffbeladene Medien beanspruchen Rohrinnenwände mechanisch; hier sind verschleißfeste Auskleidungen oder spezielle Werkstoffe erforderlich.
Lebensmittel- und Pharmakontakt: Werkstoffe müssen spezifische Zulassungen erfüllen, etwa nach FDA oder EU-Lebensmittelkontaktverordnung.

Beständigkeitstabellen der Werkstoffhersteller liefern eine erste Orientierung, ersetzen jedoch nicht die ingenieurmäßige Bewertung im konkreten Anwendungsfall, insbesondere bei Mediengemischen oder wechselnden Betriebsbedingungen.

Welche Verbindungstechniken sind für Kunststoffrohrleitungen geeignet?

Für Kunststoffrohrleitungen stehen thermische Schweißverfahren, Klebeverbindungen und mechanische Verbindungssysteme zur Verfügung. Die Wahl der Verbindungstechnik hängt vom Werkstoff, dem Nenndurchmesser, der Medienbelastung und den Anforderungen an die Dichtigkeit ab. Schweißverbindungen gelten dabei als die zuverlässigste und dauerhafteste Lösung für drucktragende Systeme.

Thermische Schweißverfahren

Stumpfschweißen (Heizelementstumpfschweißen) und Heizelementmuffenschweißen sind die gängigsten Verfahren für PE und PP. Beim Extrusionsschweißen wird Zusatzwerkstoff aufgetragen, was sich besonders für Reparaturen und Sonderkonstruktionen eignet. Infrarotschweißen und Heizwendelschweißen ergänzen das Spektrum für spezifische Anwendungen. Alle Schweißverfahren müssen nach DVS-Richtlinien ausgeführt werden, und das ausführende Personal muss entsprechend qualifiziert sein.

Klebe- und mechanische Verbindungen

PVC-Rohrleitungen werden häufig mit Lösungsmittelkleber (Quellschweißen) verbunden, was eine schnelle und kostengünstige Verbindungsmethode darstellt. Mechanische Verbindungssysteme wie Flanschverbindungen, Gewindefittings und Klemmverbindungen ermöglichen lösbare Verbindungen, die für Wartungs- und Inspektionspunkte sinnvoll sind. Sie sind jedoch bei aggressiven Medien und hohen Drücken weniger geeignet als Schweißverbindungen.

So unterstützt HPT Montagebau beim Rohrleitungsbau mit Kunststoff

HPT Montagebau GmbH ist ein nach § 19I WHG zugelassener Fachbetrieb für die Verarbeitung, Verlegung und Instandsetzung von Rohrleitungen aus thermoplastischen Kunststoffen. Mit über zwanzigjähriger Erfahrung im industriellen Rohrleitungsbau und regelmäßiger Qualifizierung durch den TÜV-Nord nach DVS-Richtlinien bietet HPT Industriekunden im In- und Ausland ein vollständiges Leistungspaket:

Planung und Auslegung von Kunststoff-Rohrleitungssystemen inklusive Halterungskonzept und Dehnungsberechnung
Montage von Abwasseraufbereitungsanlagen, Versorgungsleitungen, Befüllsystemen und Maschinenkühlsystemen
Vorfertigung von Baugruppen sowie Lieferung und Verlegung nach deutschen Industriestandards
Schnelle Reaktionszeiten im Havariefall zur Minimierung von Produktionsausfällen
Einsatz zertifizierter Schweißverfahren nach DVS-Richtlinien durch qualifiziertes Fachpersonal

Ob Neuanlage, Erweiterung oder Instandsetzung: HPT begleitet Projekte von der ersten Planung bis zur Inbetriebnahme. Jetzt Kontakt aufnehmen und gemeinsam die passende Lösung für Ihre Rohrleitungsanlage entwickeln.
