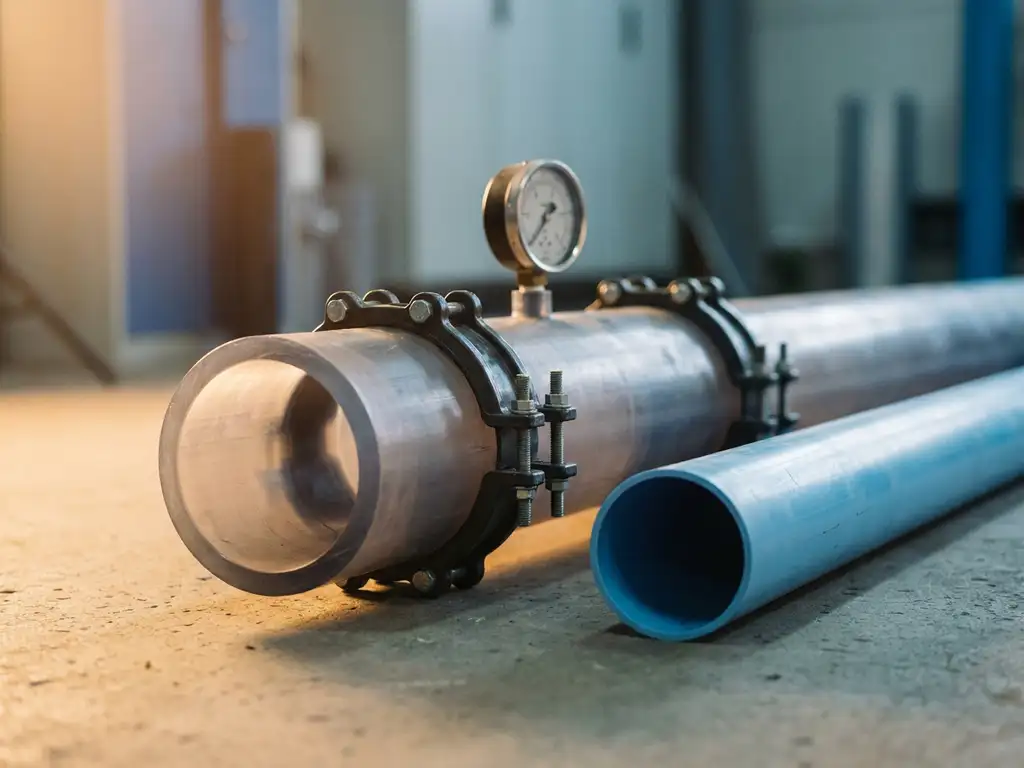

Was ist der Unterschied zwischen druckfesten und drucklosen Rohrleitungssystemen?

Druckfeste Rohrleitungssysteme sind für den Betrieb unter innerem Überdruck ausgelegt und müssen definierten Druckklassen standhalten, während drucklose Rohrleitungssysteme ausschließlich für den Schwerkraft- oder Niedrigdruckbetrieb konzipiert sind und keine nennenswerten Innendrücke aufnehmen müssen. Der entscheidende Unterschied liegt in Wandstärke, Werkstoffauswahl, Verbindungstechnik und den geltenden Normen. Die folgenden Abschnitte beleuchten die wichtigsten Fragen rund um Druckklassen, Werkstoffe, Einsatzbereiche und Fachregeln für Kunststoff-Rohrleitungen in der Industrie.

Welche Druckklassen gibt es bei Rohrleitungssystemen?

Rohrleitungssysteme werden in Druckklassen eingeteilt, die den maximal zulässigen Betriebsdruck angeben. Bei thermoplastischen Kunststoff-Rohrleitungen ist die gebräuchlichste Kennzeichnung der Nenndruck (PN), der den zulässigen Betriebsdruck in bar bei einer Referenztemperatur von 20 °C beschreibt. Typische Druckstufen reichen von PN 2,5 bis PN 25, wobei höhere PN-Werte dickwandigere Rohre erfordern.

Drucklose Systeme arbeiten üblicherweise im Bereich bis PN 1 oder werden schlicht als „drucklos“ klassifiziert, da der Innendruck durch Schwerkraft oder minimale Förderhöhen entsteht. Druckfeste Systeme beginnen in der Praxis häufig ab PN 4 und werden je nach Anwendung bis PN 16 oder höher ausgelegt. Neben dem Nenndruck spielt die Druckstufe SDR (Standard Dimension Ratio) eine wichtige Rolle: Sie beschreibt das Verhältnis von Außendurchmesser zu Wandstärke und erlaubt eine direkte Aussage über die Druckbelastbarkeit eines Rohres unabhängig vom Durchmesser.

Wie unterscheiden sich Werkstoffe und Wandstärken zwischen druckfesten und drucklosen Systemen?

Druckfeste Rohrleitungssysteme aus thermoplastischen Kunststoffen haben im Vergleich zu drucklosen Systemen deutlich größere Wandstärken, da die Rohrwand den Innendruck aufnehmen muss. Der Werkstoff und die Wandstärke zusammen bestimmen, welchem Druck ein Rohr dauerhaft standhalten kann.

Bei den Werkstoffen dominieren in druckfesten Anwendungen vor allem:

PP-H und PP-R (Polypropylen): Gute chemische Beständigkeit, geeignet für aggressive Medien und Temperaturen bis rund 80 °C unter Druck.
PE 80 und PE 100 (Polyethylen): Hohe Schlagzähigkeit, häufig für Versorgungsleitungen und Erdverlegung eingesetzt.
PVC-U und PVC-C: PVC-U für kalte Medien bis ca. 60 °C, chloriertes PVC-C auch für höhere Temperaturen geeignet.
PVDF (Polyvinylidenfluorid): Besonders chemikalienbeständig, für anspruchsvolle Prozessmedien in der Chemie- und Pharmaindustrie.

Drucklose Systeme wie Abwasserrohre aus PVC-U oder PP werden mit dünneren Wandstärken gefertigt, da sie primär auf Steifigkeit gegenüber äußeren Lasten (Erdüberdeckung, Eigengewicht des Mediums) ausgelegt sind, nicht auf Innendruckfestigkeit. Die Wandstärkenklassen für drucklose Entwässerungsrohre folgen anderen Normen als Druckrohre und sind für den Schwerkraftabfluss optimiert.

Wann sollte man ein druckfestes statt eines drucklosen Rohrleitungssystems wählen?

Ein druckfestes Rohrleitungssystem ist immer dann erforderlich, wenn das Medium unter Überdruck transportiert wird, also wenn eine Pumpe, ein Kompressor oder eine Höhendifferenz einen messbaren Innendruck erzeugt. Drucklose Systeme sind nur für Schwerkraftabfluss oder sehr niedrige Drücke geeignet.

Konkrete Anwendungsfälle für druckfeste Kunststoff-Rohrleitungen in der Industrie sind:

Kühlwasserkreisläufe und Maschinenkühlsysteme mit Pumpenförderung
Chemische Versorgungsleitungen für Säuren, Laugen oder Lösungsmittel unter Prozessdruck
Befüllsysteme und Dosierleitungen, bei denen Förderdruck aufgebaut wird
Druckluft- und Druckgasleitungen aus geeigneten Thermoplasten
Trinkwasser- und Prozesswasserversorgung in Industrieanlagen

Drucklose Systeme bleiben die richtige Wahl für Abwasserableitungen, Entwässerungskanäle und Schwerkraftleitungen, bei denen kein nennenswerter Innendruck entsteht. Die Entscheidung sollte immer auf Basis einer vollständigen Druckberechnung unter Berücksichtigung von Betriebstemperatur, Medium und Sicherheitszuschlägen getroffen werden, da Temperaturerhöhungen die zulässigen Drücke thermoplastischer Rohre deutlich reduzieren.

Welche Normen und Zulassungen gelten für druckfeste Kunststoff-Rohrleitungen?

Für druckfeste thermoplastische Rohrleitungssysteme gelten in Deutschland und Europa eine Reihe verbindlicher Normen, die Werkstoffe, Maße, Prüfverfahren und Einsatzbedingungen regeln. Die wichtigsten Regelwerke sind die DIN EN ISO-Normen für die jeweiligen Werkstoffgruppen sowie die DVS-Richtlinien für die Verarbeitung.

Zentrale Normen im Überblick:

DIN 8077 / 8078: Rohre aus PP-H, PP-B und PP-R, Maße und technische Lieferbedingungen.
DIN EN ISO 15494: Kunststoff-Rohrleitungssysteme für industrielle Anwendungen aus PP, PE und PVDF.
DIN EN 12201: PE-Rohrleitungssysteme für die Wasserversorgung und Druckentwässerung.
DVS-Richtlinien (z. B. DVS 2207, DVS 2212): Regeln für das Schweißen thermoplastischer Kunststoffe, verbindlich für die fachgerechte Verbindung druckfester Rohrleitungen.

Für Anlagen, die wassergefährdende Stoffe führen, ist zudem die Zulassung als Fachbetrieb nach § 19I WHG (Wasserhaushaltsgesetz) vorgeschrieben. Diese Zulassung belegt, dass ein Betrieb die Anforderungen an die Verlegung und Verarbeitung von Rohrleitungen aus thermoplastischen Kunststoffen erfüllt und regelmäßig durch anerkannte Stellen wie den TÜV Nord überwacht wird. Für Betreiber bedeutet das: Bei der Vergabe solcher Arbeiten sollte die WHG-Zulassung des ausführenden Unternehmens zwingend geprüft werden.

Wie werden druckfeste und drucklose Rohrleitungen fachgerecht verbunden?

Die fachgerechte Verbindung von Kunststoff-Rohrleitungen hängt vom Druckniveau, dem Werkstoff und dem Medium ab. Druckfeste Leitungen erfordern druckdichte, dauerhaft belastbare Verbindungen, während drucklose Systeme häufig mit einfacheren Steckmuffenverbindungen auskommen.

Verbindungsverfahren für druckfeste Rohrleitungen

Bei druckfesten thermoplastischen Rohrleitungen kommen vor allem Schweißverfahren zum Einsatz, da sie eine homogene, dauerhaft druckdichte Verbindung erzeugen:

Heizelement-Stumpfschweißen: Geeignet für größere Durchmesser, erzeugt eine stoffschlüssige Verbindung mit hoher Festigkeit.
Heizelement-Muffenschweißen: Für kleinere Durchmesser und Formteile, weit verbreitet bei PP und PE.
Infrarotschweißen: Berührungsloses Verfahren, besonders für Reinraumanwendungen in der Pharmaindustrie geeignet.
Elektroschweißen: Verbindung über Heizdrahtmuffen, häufig bei der Rohrverlegung in schwer zugänglichen Bereichen.

Ergänzend werden bei druckfesten Systemen auch Flanschverbindungen und druckgeprüfte Klemmverbindungen eingesetzt, wenn eine lösbare Verbindung erforderlich ist. Alle Schweißarbeiten an druckfesten Leitungen müssen nach DVS-Richtlinien durch qualifiziertes Personal ausgeführt und dokumentiert werden. Mehr zu den Leistungen im Rohrleitungsbau gibt es auf der entsprechenden Serviceseite.

Verbindungsverfahren für drucklose Rohrleitungen

Drucklose Entwässerungs- und Abwasserleitungen werden häufig mit Steckmuffenverbindungen und Gummidichtringen montiert. Diese Verbindungen sind schnell herzustellen und erlauben Längenausgleich durch Wärmedehnung, müssen jedoch keine Innendrücke aufnehmen. Klebeverbindungen aus lösungsmittelhaltigem Klebstoff sind ebenfalls verbreitet, insbesondere bei PVC-U-Systemen.

Was passiert, wenn ein druckloses Rohrleitungssystem unter Druck betrieben wird?

Wird ein druckloses Rohrleitungssystem unter Innendruck betrieben, besteht erhebliche Gefahr für Leckagen, Rohrbrüche und im schlimmsten Fall für Personen und Produktionsanlagen. Drucklose Rohre sind weder in der Wandstärke noch in der Verbindungstechnik für Innendrücke ausgelegt.

Die konkreten Risiken im Einzelnen:

Rohrbruch durch Überbeanspruchung: Die dünnere Wandstärke druckloser Rohre kann dem Innendruck nicht standhalten, was zu plötzlichem Versagen führt.
Undichte Verbindungen: Steckmuffenverbindungen mit Gummidichtringen sind nicht für Innendrücke ausgelegt und können unter Druck aufgedrückt werden oder lecken.
Medienfreisetzung: Bei aggressiven Chemikalien oder wassergefährdenden Stoffen kann ein Rohrbruch zu Umweltschäden und Haftungsrisiken führen.
Produktionsausfall: Ein ungeplanter Rohrbruch zieht in der Regel einen sofortigen Anlagenstillstand nach sich, der je nach Industrie erhebliche wirtschaftliche Schäden verursacht.

In der Praxis passiert dieses Szenario häufig, wenn bestehende Entwässerungsleitungen nachträglich in ein Drucksystem eingebunden werden oder wenn bei Umbauten die ursprüngliche Auslegung nicht ausreichend berücksichtigt wird. Vor jeder Änderung an einem Rohrleitungssystem sollte daher geprüft werden, ob die vorhandenen Rohre, Formteile und Verbindungen für den neuen Betriebsdruck geeignet sind. Im Zweifelsfall ist eine vollständige Neubewertung durch einen erfahrenen Fachbetrieb für Kunststoff-Rohrleitungen unerlässlich.

Wie HPT Montagebau bei druckfesten und drucklosen Rohrleitungssystemen unterstützt

HPT Montagebau GmbH ist als zugelassener Fachbetrieb nach § 19I WHG und TÜV-Nord-zertifizierter Betrieb nach DVS-Richtlinien auf die Montage und Verlegung thermoplastischer Rohrleitungssysteme spezialisiert. Mit über zwanzig Jahren Erfahrung im industriellen Kunststoffbau unterstützt HPT Unternehmen bei der fachgerechten Planung, Vorfertigung und Montage, unabhängig davon, ob es sich um druckfeste Prozessleitungen oder drucklose Abwassersysteme handelt.

Das Leistungsangebot umfasst konkret:

Montage von Versorgungsleitungen, Maschinenkühlsystemen und Befüllsystemen nach aktuellen DVS-Richtlinien
Auslegung und Vorfertigung von Rohrbaugruppen inklusive technischer Zeichnungen
Prüfung und Dokumentation aller Verbindungen nach internen und externen Qualitätsstandards
Schnelle Reaktionszeiten im Havariefall zur Minimierung von Produktionsausfällen
Einsatz ausschließlich qualitätsgeprüfter Materialien, die nationalen und internationalen Produktstandards entsprechen

Wer ein Projekt plant oder akuten Handlungsbedarf hat, kann HPT Montagebau direkt über die Kontaktseite erreichen und eine unverbindliche Beratung anfragen.
