Was ist eine Kompensatorleitung und wann braucht man sie?

Eine Kompensatorleitung ist ein Rohrleitungsabschnitt, der gezielt Bewegungen, Schwingungen oder Längenänderungen in einem Rohrleitungssystem aufnimmt und ausgleicht. Sie wird überall dort eingesetzt, wo thermische Ausdehnung, Druckstöße oder mechanische Vibrationen auftreten, die das Rohrsystem dauerhaft belasten würden. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Funktion, Einsatz und Auswahl von Kompensatorleitungen in der Industrie.

Wofür wird eine Kompensatorleitung eingesetzt?

Eine Kompensatorleitung wird eingesetzt, um Längenänderungen, Vibrationen und Druckschwankungen in Rohrleitungssystemen aufzunehmen, bevor diese zu Spannungsrissen, Leckagen oder Bauteilversagen führen. Sie schützt sowohl die Rohrleitung selbst als auch angeschlossene Armaturen, Pumpen und Behälter vor mechanischer Überlastung.

In der industriellen Praxis treten solche Belastungen in nahezu jedem Betrieb auf. Überall dort, wo Medien mit wechselnden Temperaturen transportiert werden, dehnt sich das Rohrmaterial aus oder zieht sich zusammen. Ohne einen geeigneten Ausgleich entstehen Zugkräfte, die Verbindungen lösen oder Rohrleitungen verformen können. Kompensatorleitungen sind daher ein unverzichtbares Element im Anlagenbau, besonders in der chemischen Industrie, der Wasseraufbereitung und im Maschinenbau.

Typische Einsatzbereiche umfassen:

Abwasseraufbereitungsanlagen mit schwankenden Medientemperaturen
Maschinenkühlsysteme, bei denen Pumpenvibrationen auf das Rohrnetz übertragen werden
Versorgungsleitungen in Produktionshallen mit langen Trassenführungen
Befüllsysteme, bei denen Druckstöße beim Öffnen und Schließen von Ventilen entstehen

Wie funktioniert ein Kompensator in einem Rohrleitungssystem?

Ein Kompensator in einem Rohrleitungssystem funktioniert, indem er Bewegungsfreiheit an einer definierten Stelle des Rohrstrangs schafft. Er nimmt axiale, laterale oder angulare Verschiebungen auf, ohne dabei Kräfte auf benachbarte Bauteile weiterzuleiten. Das Grundprinzip beruht auf der elastischen oder geometrischen Nachgiebigkeit des Kompensatorelements.

Je nach Bauform arbeitet ein Kompensator auf unterschiedliche Weise:

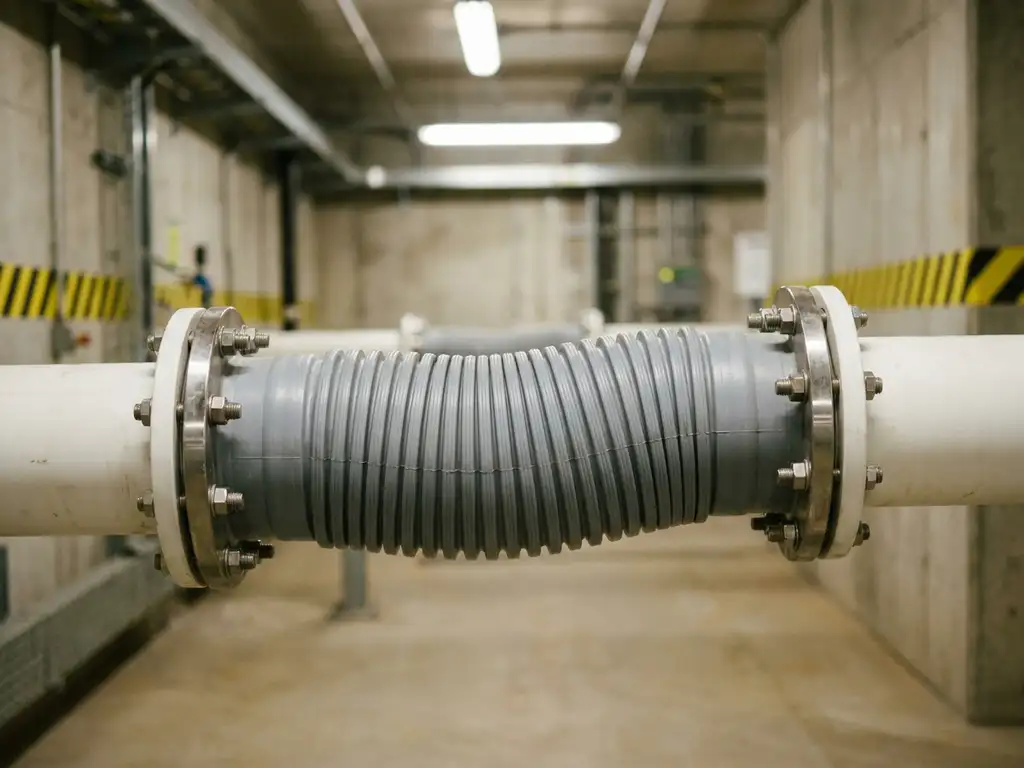

Wellrohr- oder Balgkompensatoren nutzen eine gefaltete, flexible Wandung, die sich axial stauchen oder strecken kann.
Bogenkompensatoren leiten die Rohrleitung in einem U- oder Z-förmigen Bogen um, sodass die Biegeelastizität des Materials den Längenausgleich übernimmt.
Schlauchkompensatoren bestehen aus einem flexiblen Leitungsabschnitt, der mehrachsige Bewegungen zulässt und gleichzeitig Schwingungen dämpft.

Entscheidend für die Funktion ist die korrekte Anordnung von Festpunkten und Führungslagern im Rohrsystem. Der Kompensator kann seine Aufgabe nur dann erfüllen, wenn die Rohrbewegung gezielt auf ihn geleitet wird und er nicht durch falsch positionierte Halterungen blockiert wird.

Wann ist eine Kompensatorleitung Pflicht oder dringend empfohlen?

Eine Kompensatorleitung ist immer dann technisch notwendig, wenn die zu erwartende Wärmeausdehnung einer Rohrleitung die zulässigen Spannungsgrenzen des Materials überschreitet oder wenn Pumpen und Aggregate Schwingungen in das Rohrnetz eintragen. In bestimmten Anlagenkonfigurationen ist der Einsatz normativ vorgeschrieben.

Thermoplastische Kunststoffe wie PP, PE oder PVC dehnen sich bei Temperaturänderungen deutlich stärker aus als Stahl. Bei einer langen geraden Trassenführung aus Kunststoff kann bereits eine Temperaturdifferenz von 20 bis 30 Kelvin zu spürbaren Längenänderungen führen, die ohne Ausgleichselement zu dauerhaften Verformungen oder Undichtigkeiten führen.

Dringend empfohlen ist eine Kompensatorleitung in folgenden Situationen:

Rohrleitungen aus thermoplastischen Kunststoffen mit langen geraden Abschnitten
Anlagen mit häufig wechselnden Betriebstemperaturen oder Dampfphasen
Direkte Verbindungen zwischen Pumpen oder Kompressoren und dem Rohrnetz
Installationen in Gebäuden mit setzungsgefährdeten Fundamenten oder Erdbebenzonen
Systeme, bei denen Druckstöße durch schnell schaltende Ventile auftreten

Welche Materialien werden für Kompensatorleitungen in der Industrie verwendet?

In der Industrie werden Kompensatorleitungen aus Materialien gefertigt, die sowohl die mechanischen Anforderungen des Ausgleichselements als auch die chemische Beständigkeit gegenüber dem transportierten Medium erfüllen. Die Materialwahl richtet sich nach Betriebstemperatur, Druck und dem Aggressivitätsgrad des Mediums.

Für Rohrleitungssysteme aus thermoplastischen Kunststoffen kommen vor allem folgende Werkstoffe zum Einsatz:

Polypropylen (PP): Weit verbreitet in der Chemie und Wasseraufbereitung, gute chemische Beständigkeit, geeignet für mittlere Temperaturen.
Polyethylen (PE/PE-HD): Besonders zäh und schlagfest, häufig in der Trinkwasser- und Abwassertechnik eingesetzt.
Polyvinylidenfluorid (PVDF): Hochwertig und temperaturbeständig, bevorzugt in der Pharmaindustrie und bei aggressiven Chemikalien.
PVC-U und PVC-C: Kostengünstig und beständig gegenüber vielen Säuren und Laugen, geeignet für niedrigere Temperaturbereiche.

Bei metallischen Systemen oder Hochtemperaturanwendungen werden häufig Edelstahlbälge oder Kompensatoren mit PTFE-Auskleidung verwendet. Im industriellen Kunststoffbau dominieren jedoch die genannten thermoplastischen Werkstoffe, da sie leichter zu verarbeiten sind und keine Korrosionsprobleme verursachen.

Was kostet die Montage einer Kompensatorleitung?

Die Montagekosten einer Kompensatorleitung lassen sich nicht pauschal beziffern, da sie stark von der Nennweite, dem Material, der Einbausituation und dem Gesamtumfang der Anlage abhängen. In der Praxis sind die Materialkosten für das Kompensatorelement selbst oft geringer als die Planungs- und Montagekosten für die korrekte Integration in das Gesamtsystem.

Folgende Faktoren beeinflussen die Kosten maßgeblich:

Nennweite und Druckstufe: Größere Rohrdurchmesser und höhere Druckstufen erfordern aufwendigere Kompensatorkonstruktionen.
Material: Einfache PP-Kompensatoren sind deutlich günstiger als PVDF- oder PTFE-Ausführungen.
Einbausituation: Schwer zugängliche Einbauorte, Höhenarbeit oder Montage in laufendem Betrieb erhöhen den Aufwand erheblich.
Vorfertigung: Vorgefertigte Baugruppen können die Montagezeit vor Ort reduzieren und damit Gesamtkosten senken.
Prüfung und Dokumentation: In zertifizierungspflichtigen Anlagen sind Druckprüfungen und Protokolle Teil des Leistungsumfangs.

Sinnvoll ist es, Kompensatorleitungen bereits in der Planungsphase zu berücksichtigen. Nachträgliche Einbauten in bestehende Anlagen sind technisch aufwendiger und damit teurer als eine Integration in den ursprünglichen Rohrleitungsbau.

Wie unterscheidet sich eine Kompensatorleitung von einem Festpunkt oder einer Rohrhalterung?

Eine Kompensatorleitung ermöglicht Bewegung, während ein Festpunkt Bewegung gezielt verhindert und eine Rohrhalterung das Rohr lagerichtig führt, ohne es vollständig zu fixieren. Alle drei Elemente erfüllen unterschiedliche Aufgaben und müssen im Rohrleitungssystem aufeinander abgestimmt sein, damit der Kompensator seine Funktion überhaupt erfüllen kann.

Der Festpunkt

Ein Festpunkt ist eine starre Verankerung, die das Rohr an einer bestimmten Stelle vollständig fixiert. Er nimmt alle Kräfte auf, die durch Wärmeausdehnung oder Druckschwankungen entstehen, und leitet sie in das Bauwerk oder das Fundament ab. Festpunkte definieren, in welche Richtung sich das Rohrsystem ausdehnen darf, und steuern damit, welcher Kompensator welche Bewegung aufnehmen muss.

Die Rohrhalterung

Rohrhalterungen, auch Gleit- oder Führungslager genannt, halten das Rohr in seiner Lage, erlauben aber eine axiale Verschiebung entlang der Rohrachse. Sie verhindern, dass das Rohr seitlich ausweicht oder durchhängt, ohne die thermisch bedingte Längsbewegung zu blockieren. Ohne ausreichend viele Führungslager zwischen Festpunkt und Kompensator kann das Rohr seitlich ausknicken, was die Kompensatorwirkung aufhebt.

Das Zusammenspiel dieser drei Elemente ist entscheidend für die Betriebssicherheit von Rohrleitungssystemen aus thermoplastischen Kunststoffen. Eine falsch dimensionierte oder falsch positionierte Kombination kann dazu führen, dass der Kompensator überlastet wird oder das Rohrsystem trotz Kompensator Schäden erleidet.
