Was bedeutet PVDF und wann wird es im Industriebereich eingesetzt?

PVDF steht für Polyvinylidenfluorid und ist ein teilkristalliner thermoplastischer Fluorkunststoff mit außergewöhnlicher chemischer Beständigkeit, hoher mechanischer Festigkeit und guter Temperaturstabilität. Im Industriebereich wird PVDF überall dort eingesetzt, wo aggressive Medien, hohe Reinheitsanforderungen oder extreme Betriebsbedingungen herrschen, die gewöhnliche Kunststoffe überfordern. Die folgenden Abschnitte beleuchten die wichtigsten Eigenschaften, typischen Anwendungsfelder und Entscheidungskriterien rund um diesen vielseitigen Werkstoff.

Welche Eigenschaften machen PVDF zum Industriekunststoff?

PVDF überzeugt durch eine einzigartige Kombination aus chemischer Beständigkeit, mechanischer Robustheit und thermischer Stabilität. Der Werkstoff hält dauerhaft Temperaturen von bis zu 140 °C stand, widersteht einem breiten Spektrum an Säuren, Laugen und organischen Lösungsmitteln und besitzt gleichzeitig eine hohe Abriebfestigkeit, die ihn für anspruchsvolle Industrieumgebungen qualifiziert.

Zu den herausragenden Materialeigenschaften zählen:

Chemikalienbeständigkeit: PVDF ist gegenüber den meisten Säuren, halogenierten Verbindungen und Kohlenwasserstoffen beständig, zeigt jedoch Einschränkungen bei stark polaren Lösungsmitteln wie Dimethylformamid.
Mechanische Festigkeit: Im Vergleich zu anderen Fluorkunststoffen wie PTFE weist Polyvinylidenfluorid eine deutlich höhere Steifigkeit und Druckfestigkeit auf, was es für drucktragende Bauteile geeignet macht.
UV- und Witterungsbeständigkeit: PVDF degradiert unter UV-Strahlung kaum, was den Außeneinsatz ohne zusätzlichen Schutz ermöglicht.
Elektrische Eigenschaften: Der Werkstoff ist ein sehr guter elektrischer Isolator und wird deshalb auch in der Elektrotechnik verwendet.
Reinheit und FDA-Konformität: Hochreines PVDF erfüllt strenge Reinheitsanforderungen, was den Einsatz in der Halbleiterindustrie und im Lebensmittelbereich erlaubt.

Diese Kombination macht PVDF zu einem der leistungsfähigsten thermoplastischen Kunststoffe im industriellen Einsatz, wenn es darum geht, chemische Beständigkeit mit verarbeitbarer Formgebung zu verbinden.

In welchen Industriezweigen wird PVDF bevorzugt eingesetzt?

PVDF wird bevorzugt in der chemischen Industrie, der Halbleiterfertigung, der Wasseraufbereitung, der Pharmaindustrie sowie der Lebensmittelverarbeitung eingesetzt. Überall dort, wo Medien aggressiv, reinheitssensibel oder unter erhöhtem Druck und Temperatur transportiert werden müssen, ist Polyvinylidenfluorid eine erste Wahl.

In der chemischen und petrochemischen Industrie transportieren PVDF-Rohrleitungen konzentrierte Säuren, Laugen und Chlorverbindungen, ohne dass der Werkstoff korrodiert oder Partikel abgibt. Die Halbleiterindustrie setzt auf Ultrarein-PVDF für die Prozesswasserversorgung und die Handhabung hochreiner Chemikalien, da selbst geringste Verunreinigungen Ausschuss verursachen können.

In der Wasseraufbereitung kommen PVDF-Membranen und Rohrleitungssysteme zum Einsatz, weil der Werkstoff Desinfektionsmittel wie Chlordioxid und Ozon problemlos verträgt. Die Pharmaindustrie schätzt PVDF aufgrund seiner Biokompatibilität und der einfachen Reinigbarkeit, während die Lebensmittelbranche den Werkstoff für Prozesse nutzt, bei denen Hygienestandards und chemische Inertheit gleichermaßen gefordert sind.

Für welche Bauteile und Systeme eignet sich PVDF?

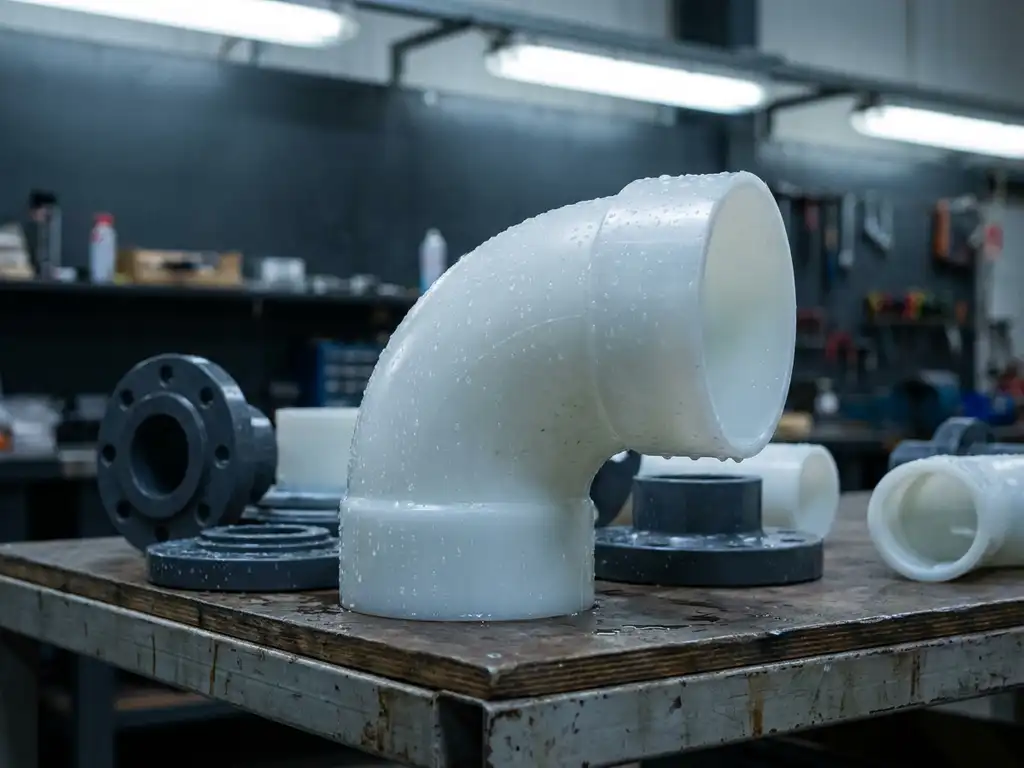

PVDF eignet sich besonders gut für Rohrleitungssysteme, Armaturen, Pumpengehäuse, Behälter, Membranen und Schraubenverbindungen in chemisch belasteten Umgebungen. Der Werkstoff lässt sich durch Schweißen, Stumpfschweißen und Heizwendelschweißen verarbeiten, was komplexe Rohrnetzwerke und maßgefertigte Baugruppen ermöglicht.

Im Rohrleitungsbau werden PVDF-Rohre und Formstücke für Druck- und Ableitungssysteme eingesetzt, die aggressive Flüssigkeiten oder Gase führen. Typische Bauteile sind:

Druckrohrleitungen für Säuren und Laugen
Ventile, Kugelhähne und Regelarmaturen
Pumpengehäuse und Laufräder für Chemiepumpen
Spezialbehälter und Auskleidungen für Reaktoren
Filtermembranen in der Wasser- und Abwasseraufbereitung
Kabelummantelungen und Isolierungen in der Elektrotechnik

Besonders im Apparate- und Anlagenbau bietet PVDF den Vorteil, dass Bauteile vorgefertigt und auf der Baustelle durch zertifizierte Fachkräfte zusammengefügt werden können, ohne dass aufwendige Korrosionsschutzmaßnahmen nötig sind.

Was ist der Unterschied zwischen PVDF und anderen Fluorkunststoffen?

Der wichtigste Unterschied zwischen PVDF und anderen Fluorkunststoffen wie PTFE oder ECTFE liegt in der mechanischen Festigkeit und Verarbeitbarkeit. PVDF ist deutlich steifer und druckfester als PTFE, lässt sich thermisch schweißen und kann als Konstruktionswerkstoff für drucktragende Bauteile eingesetzt werden, während PTFE vor allem als Dichtungs- und Beschichtungsmaterial dient.

PVDF im Vergleich zu PTFE

PTFE (Polytetrafluorethylen) besitzt eine nahezu universelle chemische Beständigkeit und einen noch niedrigeren Reibungskoeffizienten als PVDF, ist jedoch deutlich weicher und kaum schweißbar. PVDF bietet dafür eine bessere mechanische Belastbarkeit und eignet sich für geschweißte Rohrleitungssysteme unter Druck, was bei PTFE konstruktiv aufwendiger ist.

PVDF im Vergleich zu ECTFE und ETFE

ECTFE und ETFE sind ebenfalls thermisch schweißbare Fluorkunststoffe mit guter chemischer Beständigkeit. ECTFE übertrifft PVDF bei bestimmten organischen Lösungsmitteln, während PVDF bei höheren Temperaturen und in oxidierenden Säuren häufig die bessere Wahl ist. ETFE bietet eine höhere Schlagzähigkeit, ist aber weniger chemikalienbeständig als PVDF in stark sauren Umgebungen. Die Materialwahl hängt stets vom konkreten Medium, der Temperatur und dem Druckniveau ab.

Welche Normen und Zulassungen gelten für PVDF im Rohrleitungsbau?

Für PVDF-Rohrleitungen im Industriebereich gelten in Deutschland vor allem die DVS-Richtlinien (Deutscher Verband für Schweißen und verwandte Verfahren), insbesondere DVS 2207 für das Schweißen thermoplastischer Kunststoffe. Ergänzend sind DIN-Normen für Rohrabmessungen sowie die Anforderungen des Wasserhaushaltsgesetzes (WHG) relevant.

Für Anlagen, die mit wassergefährdenden Stoffen in Berührung kommen, ist die Zulassung nach § 19i WHG entscheidend. Nur zugelassene Fachbetriebe dürfen Rohrleitungen aus thermoplastischen Kunststoffen wie PVDF für solche Anwendungen verlegen und verarbeiten. Die Qualifikation der ausführenden Schweißer wird dabei durch regelmäßige TÜV-Prüfungen nach DVS-Richtlinien nachgewiesen und dokumentiert.

Im internationalen Umfeld spielen zusätzlich Normen wie ASTM F441 (USA) oder ISO 10931 für Rohrleitungssysteme aus thermoplastischen Kunststoffen eine Rolle. Wer Anlagen für die Halbleiterindustrie baut, muss darüber hinaus die SEMI-Standards für Reinheitsstufen einhalten. Die Einhaltung dieser Normen ist nicht nur eine rechtliche Anforderung, sondern auch ein zentrales Qualitätsmerkmal bei der Ausschreibung und Vergabe von Industrieprojekten.

Wann sollte man PVDF einem anderen Kunststoff vorziehen?

PVDF sollte einem anderen Kunststoff vorgezogen werden, wenn das zu führende Medium stark chemisch aggressiv ist, die Betriebstemperatur dauerhaft über 80 °C liegt, hohe Reinheitsanforderungen bestehen oder der Werkstoff UV-Beständigkeit und mechanische Festigkeit gleichzeitig erfüllen muss. In diesen Fällen stoßen Standardkunststoffe wie PP oder PVC-U an ihre Grenzen.

Konkrete Entscheidungskriterien für PVDF sind:

Medienaggressivität: Bei konzentrierten Mineralsäuren, Halogenen oder oxidierten Verbindungen ist PVDF PP oder PVC deutlich überlegen.
Temperaturbereich: Dauerhaft über 80 °C und bis zu 140 °C ist PVDF zuverlässig, während PP-H ab etwa 90 bis 100 °C an Festigkeit verliert.
Druckniveau: Für drucktragende Leitungen in aggressiven Medien bietet PVDF eine bessere Langzeitstabilität als weichere Fluorkunststoffe.
Reinheitsanforderungen: In der Halbleiter- oder Pharmaindustrie ist hochreines PVDF oft die einzige akzeptable Wahl.
Außeneinsatz: Dank UV-Beständigkeit eignet sich PVDF für Freiluftinstallationen ohne zusätzlichen Witterungsschutz.

Ist das Medium hingegen weniger aggressiv, die Temperatur moderat und das Budget begrenzt, sind Werkstoffe wie PP-H oder PVC-U wirtschaftlichere Alternativen, die für viele Standardanwendungen vollkommen ausreichen.

Wie HPT bei PVDF-Projekten unterstützt

HPT Montagebau GmbH ist ein zertifizierter Fachbetrieb nach § 19i WHG und verfügt über mehr als zwanzig Jahre Erfahrung in der Montage von Kunststoff-Rohrleitungen, einschließlich PVDF-Systemen. Die Schweißer sind regelmäßig durch den TÜV Nord nach DVS-Richtlinien qualifiziert, sodass alle Schweißverbindungen den geltenden Normen entsprechen und lückenlos dokumentiert werden.

Das Leistungsangebot von HPT für PVDF-Projekte umfasst:

Planung und Auslegung von PVDF-Rohrleitungssystemen inklusive technischer Zeichnungen
Vorfertigung von Baugruppen und Formstücken unter kontrollierten Bedingungen
Montage vor Ort nach deutschen Industriestandards, auch bei internationalen Projekten
Bauleitung und Chefmontage für komplexe Anlageninstallationen
Schnelle Reaktion bei Havarien und Betriebsstörungen zur Minimierung von Produktionsausfällen
Vollständige Prüfdokumentation und Qualitätsnachweise nach Projektabschluss

Ob Neuanlage, Erweiterung oder Notfallreparatur: HPT begleitet Industrieprojekte von der ersten Planung bis zur Inbetriebnahme. Nehmen Sie jetzt Kontakt auf und besprechen Sie Ihr PVDF-Projekt direkt mit den Fachleuten.
