Wie viele verschiedene Arten von Kunststoffrohren gibt es?

Es gibt eine Vielzahl verschiedener Kunststoffrohre, die sich nach Werkstoff, Druckklasse und Einsatzbereich unterscheiden. In der Industrie kommen vor allem thermoplastische Kunststoffe wie PE, PP, PVC, PVDF und ABS zum Einsatz, wobei jeder Werkstoff spezifische chemische und mechanische Eigenschaften mitbringt. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Materialwahl, Verbindungstechnik und den richtigen Einsatz von Kunststoffrohren im industriellen Umfeld.

Welche Kunststoffarten werden am häufigsten für Rohre verwendet?

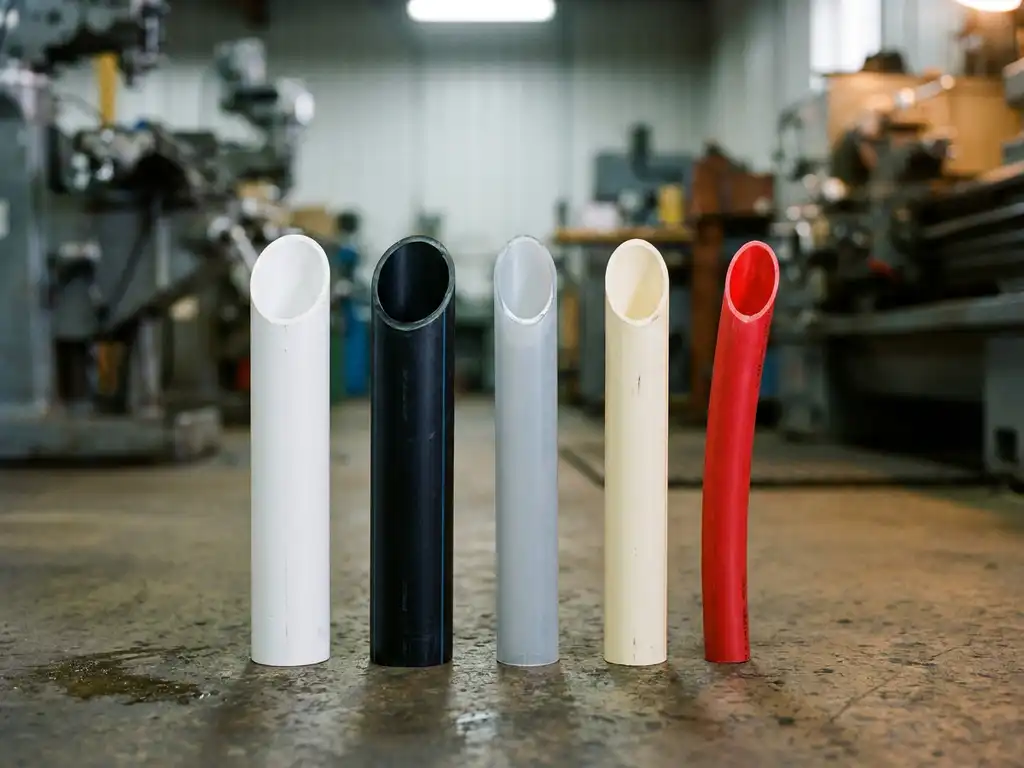

Die am häufigsten verwendeten Kunststoffarten für Rohre sind Polyethylen (PE), Polypropylen (PP), Polyvinylchlorid (PVC), Polyvinylidenfluorid (PVDF) und Acrylnitril-Butadien-Styrol (ABS). Diese thermoplastischen Werkstoffe decken den Großteil industrieller Anwendungen ab, weil sie sich warmformen, schweißen und mechanisch bearbeiten lassen.

PE-Rohre sind besonders verbreitet in der Wasserversorgung und im Erdgasbereich, weil sie flexibel, schlagzäh und korrosionsbeständig sind. PP-Rohre werden bevorzugt dort eingesetzt, wo chemische Beständigkeit und Temperaturstabilität gefragt sind. PVC ist der klassische Werkstoff für drucklose Entwässerungsleitungen und kostengünstige Druckleitungen. PVDF steht ganz oben, wenn es um extreme chemische Beständigkeit geht, etwa bei aggressiven Säuren oder Laugen. ABS findet sich vor allem in Prototypen und Sonderkonstruktionen sowie in Anwendungen, die eine hohe Schlagzähigkeit erfordern.

Daneben spielen PE-el (elektrisch leitfähiges Polyethylen) und chloriertes PVC (PVC-C) in Spezialanwendungen wie der Heißwasserführung oder dem Explosionsschutz eine wichtige Rolle.

Worin unterscheiden sich PE-, PP- und PVC-Rohre?

PE-, PP- und PVC-Rohre unterscheiden sich vor allem in ihrer Temperaturbeständigkeit, chemischen Verträglichkeit und Verarbeitbarkeit. PE ist das flexibelste der drei Materialien, PP bietet die beste Wärmebeständigkeit bis etwa 100 Grad Celsius im Dauerbetrieb, und PVC ist das steifste und kostengünstigste Material, aber weniger hitzebeständig.

Im Detail zeigen sich folgende Unterschiede:

Polyethylen (PE): Hohe Schlagzähigkeit auch bei tiefen Temperaturen, gut schweißbar, geeignet für Trinkwasser, Abwasser und Erdgas. PE-HD (hochdicht) und PE 100 sind gängige Druckrohr-Varianten.
Polypropylen (PP): Beständig gegen viele organische Lösungsmittel und Säuren, Dauertemperatur bis ca. 100 Grad Celsius, bevorzugt in der Chemie- und Galvanikindustrie sowie in Kühlkreisläufen.
PVC (Hart-PVC / PVC-U): Hohe Steifigkeit, kostengünstig, einfach zu kleben oder zu schweißen, jedoch spröde bei Kälte und ungeeignet für heiße Medien über 60 Grad Celsius.

Für die Auswahl entscheidend sind das zu fördernde Medium, der Betriebsdruck, die Betriebstemperatur und die geforderte chemische Beständigkeit. Ein Blick in Beständigkeitstabellen der Hersteller ist vor jeder Materialfestlegung unerlässlich.

Für welche Industrien eignen sich welche Kunststoffrohre?

Die Wahl des richtigen Kunststoffrohrs hängt stark von der Branche und dem jeweiligen Medium ab. Chemische Industrie, Wasseraufbereitung, Lebensmittelproduktion und Pharmaindustrie haben sehr unterschiedliche Anforderungen an Werkstoff und Zertifizierung.

Chemische und petrochemische Industrie: PP, PVDF und PVC-C für aggressive Säuren, Laugen und Lösungsmittel. PVDF ist hier oft die erste Wahl bei besonders korrosiven Medien.
Wasseraufbereitung und Abwassertechnik: PE und PP für Rohwasser-, Prozess- und Abwasserleitungen, da beide Werkstoffe hygienisch unbedenklich und langlebig sind.
Lebensmittel- und Pharmaindustrie: PP und PVDF in lebensmittelechter oder FDA-konformer Ausführung, häufig in Verbindung mit besonderen Oberflächenanforderungen.
Maschinenbau und Kühltechnik: PP und PE für Maschinenkühlsysteme und Kühlwasserkreisläufe, weil beide Werkstoffe temperaturwechselbeständig und korrosionsfrei sind.
Galvanik und Oberflächenbehandlung: PVC-U und PP, da beide Werkstoffe gegenüber sauren und alkalischen Bädern beständig sind.

Branchenspezifische Normen und Zulassungen, etwa nach DVGW für Trinkwasser oder nach WHG für wassergefährdende Stoffe, bestimmen oft den zulässigen Werkstoff zusätzlich zur technischen Eignung.

Was ist der Unterschied zwischen druckfesten und drucklosen Kunststoffrohren?

Druckfeste Kunststoffrohre sind für den Transport von Medien unter Überdruck ausgelegt und tragen eine Druckklasse (PN-Angabe), während drucklose Rohre ausschließlich für Freispiegelleitungen und Schwerkraftentwässerung konzipiert sind und keine Druckbelastung aufnehmen sollen.

Druckrohre aus PE oder PP werden nach Normen wie EN 12201 oder EN 15494 gefertigt und in Druckklassen von PN 4 bis PN 25 und darüber hinaus angeboten. Die Wanddicke ist entsprechend größer, und die Verbindungstechnik muss druckdicht ausgeführt werden, zum Beispiel durch Stumpfschweißen oder Elektroschweißmuffen.

Drucklose Rohre, häufig aus PVC-U nach EN 1401, haben dünnere Wandstärken und werden in der Regel gesteckt oder geklebt. Sie sind kostengünstiger, aber nicht für Druckanwendungen geeignet. Eine Verwechslung kann zu Rohrbrüchen und erheblichen Schäden führen, weshalb die korrekte Auswahl anhand der Betriebsbedingungen zwingend erforderlich ist.

Wie werden Kunststoffrohre in der Industrie verbunden?

Kunststoffrohre werden in der Industrie je nach Werkstoff und Druckanforderung durch Schweißen, Kleben, Stecken oder Flanschverbindungen miteinander verbunden. Schweißverfahren gelten bei thermoplastischen Druckleitungen als die bevorzugte Methode, weil sie eine homogene, mediendichte Verbindung erzeugen.

Die wichtigsten Verbindungsverfahren im Überblick:

Stumpfschweißen: Für PE und PP bei größeren Nennweiten; die Rohrenden werden unter Druck und Wärme verschmolzen. Erfordert qualifiziertes Fachpersonal nach DVS-Richtlinien.
Elektroschweißen: Verbindung über Elektroschweißmuffen mit eingebetteten Heizdrähten; besonders geeignet für Montage unter beengten Verhältnissen oder bei Reparaturen.
Heizelement-Muffenschweißen: Gängig bei kleineren Nennweiten aus PP oder PE.
Kleben: Typisch für PVC-U-Rohre mit Lösungsmittelklebstoffen; schnell und einfach, aber nur für bestimmte Druckbereiche und Medien geeignet.
Flanschverbindungen: Lösbare Verbindung für Armaturen, Pumpen und Behälteranschlüsse; ermöglicht spätere Demontage und Wartung.
Steckverbindungen: Für drucklose Entwässerungsleitungen; schnell zu montieren, aber nicht druckdicht.

Die Wahl des Verfahrens beeinflusst direkt die Qualität und Langlebigkeit der Rohrleitung. Schweißarbeiten an Druckleitungen müssen von zertifizierten Schweißern nach DVS 2212 oder vergleichbaren Richtlinien ausgeführt werden, um die Betriebssicherheit zu gewährleisten.

Wann sollte man Kunststoffrohre statt Metallrohren einsetzen?

Kunststoffrohre sind Metallrohren dann vorzuziehen, wenn Korrosionsbeständigkeit, geringes Gewicht, niedrigere Kosten oder chemische Beständigkeit gegenüber aggressiven Medien entscheidend sind. In vielen industriellen Anwendungen ersetzen sie Stahl oder Edelstahl vollständig und bieten dabei eine längere Lebensdauer bei deutlich geringerem Wartungsaufwand.

Konkrete Situationen, in denen Kunststoffrohre die bessere Wahl sind:

Transport von korrosiven Medien wie Säuren, Laugen oder Salzlösungen, bei denen Metallrohre schnell versagen würden
Trinkwasser- und Lebensmittelanwendungen, in denen Metallabrieb oder Korrosionsprodukte unzulässig sind
Anlagen in feuchten oder chemisch belasteten Umgebungen, etwa in Kläranlagen oder Galvanikbetrieben
Projekte mit engem Budget, da Kunststoffrohre in Material und Montage häufig günstiger sind als Edelstahlrohre
Leitungen, die ein geringes Eigengewicht erfordern, zum Beispiel bei Dachinstallationen oder mobilen Anlagen

Metallrohre bleiben hingegen dort erste Wahl, wo sehr hohe Temperaturen, hoher Betriebsdruck oder mechanische Belastungen die Grenzen thermoplastischer Werkstoffe überschreiten. Für viele Industrieanwendungen bieten sich auch Hybridlösungen an, bei denen Kunststoff- und Metallabschnitte kombiniert werden.

Wie HPT Montagebau bei Kunststoffrohrleitungen unterstützt

HPT Montagebau GmbH ist ein nach § 19I WHG zugelassener Fachbetrieb für die Verarbeitung, Verlegung und Instandsetzung von Rohrleitungen aus thermoplastischen Kunststoffen. Mit über zwanzigjähriger Erfahrung im industriellen Kunststoffbau und regelmäßiger Qualifizierung durch den TÜV Nord nach DVS-Richtlinien bietet HPT das gesamte Spektrum rund um das Kunststoffrohr aus einer Hand:

Planung und Auslegung von Rohrleitungssystemen inklusive Halterungskonzept und Dehnungsberechnung
Montage von Druckleitungen und drucklosen Systemen für Wasser, Abwasser, Chemikalien und Kühlmedien
Zertifizierte Schweißarbeiten nach DVS-Richtlinien durch qualifizierte Fachkräfte
Instandsetzung und Havarie-Einsätze mit kurzen Reaktionszeiten, um Produktionsausfälle zu minimieren
Projektabwicklung von der Vorfertigung bis zur Inbetriebnahme, national und international

Ob Neubau, Erweiterung oder Reparatur: Wer einen zuverlässigen Partner für den nächsten Auftrag sucht, findet auf der Kontaktseite von HPT den direkten Weg zum Fachteam.
