Wie funktioniert die Montage von thermoplastischen Kunststoffrohren?

Die Montage thermoplastischer Kunststoffrohre erfolgt durch thermische Schweißverfahren, die die Rohre und Fittings dauerhaft und stoffschlüssig verbinden. Für industrielle Anwendungen gelten dabei strenge Normen und Qualifikationsanforderungen, da undichte oder fehlerhafte Verbindungen erhebliche Folgeschäden verursachen können. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Verfahren, Normen, Werkstoffe und den Umgang mit Störfällen.

Welche Schweißverfahren werden bei thermoplastischen Kunststoffrohren eingesetzt?

Bei der Montage thermoplastischer Kunststoffrohre kommen vor allem das Heizelement-Stumpfschweißen, das Heizelementtauchschweißen, das Heizwendelschweißen sowie das Infrarotschweißen zum Einsatz. Die Wahl des Verfahrens hängt vom Werkstoff, dem Rohrdurchmesser und den Betriebsbedingungen der Anlage ab.

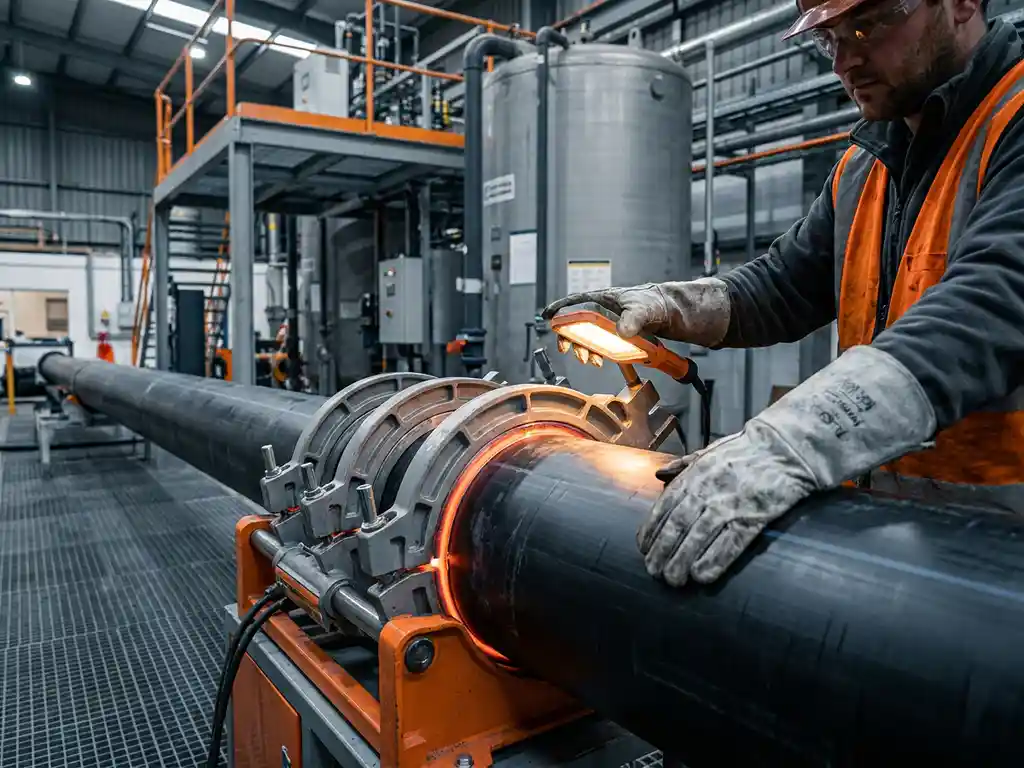

Beim Heizelement-Stumpfschweißen werden die plangefrästen Rohrenden über ein beheiztes Werkzeug aufgeschmolzen und anschließend unter definiertem Druck zusammengefügt. Dieses Verfahren eignet sich besonders für größere Rohrdurchmesser und Werkstoffe wie PE, PP und PVDF. Das Heizwendelschweißen hingegen nutzt einen in den Fitting integrierten Widerstandsdraht, der beim Anlegen von Strom die Verbindungsflächen von innen aufschmilzt. Es wird häufig eingesetzt, wenn beengte Platzverhältnisse ein Stumpfschweißen erschweren oder wenn hohe Präzision bei kleineren Nennweiten gefragt ist.

Für Verbindungen aus PVC-U und ABS kommt zusätzlich das Quellschweißen mit Lösungsmitteln zum Einsatz, das eine chemische Verbindung der Fügeflächen erzeugt. Infrarot- und Laserschweißverfahren gewinnen in der Serienfertigung zunehmend an Bedeutung, sind in der industriellen Rohrleitungsmontage vor Ort jedoch weniger verbreitet. Entscheidend für alle Verfahren ist die exakte Einhaltung der Prozessparameter wie Temperatur, Druck und Abkühlzeit, da selbst geringe Abweichungen die Verbindungsqualität dauerhaft beeinträchtigen können.

Was sind die DVS-Richtlinien und warum gelten sie für die Rohrmontage?

DVS-Richtlinien sind technische Regelwerke des Deutschen Verbandes für Schweißen und verwandte Verfahren, die Mindestanforderungen an Schweißprozesse, Ausrüstung und Schweißerqualifikation festlegen. Für die Rohrleitungsmontage aus thermoplastischen Kunststoffen sind insbesondere die Richtlinien der DVS-Reihe 2200 und 2207 maßgeblich, da sie Verarbeitungsparameter und Prüfpflichten verbindlich regeln.

Die DVS-Richtlinien definieren unter anderem, welche Vorbereitungsschritte vor dem Schweißen zwingend erforderlich sind, welche Temperaturbereiche und Druckzeiten einzuhalten sind und wie das Schweißpersonal qualifiziert sein muss. Für Betriebe, die Rohrleitungen in sicherheitsrelevanten Bereichen verlegen, etwa in der chemischen Industrie oder im Bereich wasserführender Systeme, ist die Einhaltung dieser Richtlinien keine freiwillige Empfehlung, sondern eine verbindliche Voraussetzung für den Betrieb der Anlage.

Schweißer, die nach DVS-Richtlinien arbeiten, müssen regelmäßig durch anerkannte Prüfstellen wie den TÜV Nord qualifiziert und rezertifiziert werden. Diese Zertifizierungen sind zeitlich begrenzt und müssen in definierten Intervallen erneuert werden, um sicherzustellen, dass der Wissensstand und die praktischen Fertigkeiten dem aktuellen Stand der Technik entsprechen. Für Auftraggeber ist die Vorlage gültiger DVS-Schweißerprüfungen ein verlässliches Qualitätsmerkmal bei der Auswahl eines Fachbetriebs.

Wie läuft die Qualitätsprüfung nach der Rohrleitungsmontage ab?

Nach der Montage thermoplastischer Rohrleitungen erfolgt die Qualitätsprüfung in mehreren Stufen: Zunächst werden die Schweißnähte visuell begutachtet, anschließend folgen druckbasierte Dichtheitsprüfungen und bei sicherheitskritischen Anwendungen zerstörungsfreie oder destruktive Prüfverfahren an Probenabschnitten.

Die visuelle Prüfung kontrolliert Schweißwülste auf gleichmäßige Ausbildung, Risse, Einschlüsse oder unvollständige Verschmelzungen. Bei Stumpfschweißnähten wird der Doppelwulst als Indikator für eine korrekte Prozessführung herangezogen. Die anschließende Druckprüfung belastet das fertig montierte Rohrsystem mit einem definierten Prüfdruck, der über einen festgelegten Zeitraum gehalten werden muss, ohne dass ein Druckabfall auftritt.

Für besonders anspruchsvolle Anwendungen, beispielsweise in der Chemie oder bei Anlagen nach WHG-Anforderungen, werden ergänzend Schälversuche oder Zugversuche an Probeverbindungen durchgeführt. Diese destruktiven Prüfungen geben Aufschluss über die mechanische Qualität der Schweißverbindung. Alle Prüfergebnisse werden in Prüfprotokollen dokumentiert, die als Nachweis gegenüber Betreibern, Behörden und Versicherungen dienen.

Welche Werkstoffe eignen sich am besten für industrielle Kunststoffrohrleitungen?

Für die industrielle Rohrleitungsmontage eignen sich vor allem Polyethylen (PE), Polypropylen (PP), Polyvinylidenfluorid (PVDF) und Polyvinylchlorid (PVC-U), wobei die Werkstoffwahl von den zu fördernden Medien, den Betriebstemperaturen und den chemischen Belastungen abhängt.

PE und PP sind besonders weit verbreitet, da sie eine gute chemische Beständigkeit, einfache Verarbeitbarkeit und ein günstiges Preis-Leistungs-Verhältnis bieten. PE eignet sich hervorragend für wasserführende Systeme und die Erdverlegung, während PP häufig in der chemischen Industrie für aggressive Medien eingesetzt wird. PVDF kommt dort zum Einsatz, wo besonders hohe Reinheitsanforderungen oder extreme chemische Beständigkeit gefragt sind, etwa in der Halbleiterindustrie oder bei der Förderung von Halogenen. Die Verarbeitung von PVDF erfordert jedoch besonders geschultes Personal und eine präzise Prozessführung.

PVC-U ist kostengünstig und druckbeständig, eignet sich aber nur für moderate Temperaturbereiche und ist bei stoßartigen Belastungen empfindlicher als PE oder PP. Für Hochtemperaturanwendungen über 100 Grad Celsius kommen spezielle Werkstoffe wie ECTFE oder PTFE in Betracht, die jedoch deutlich aufwendiger in der Verarbeitung sind. Eine fundierte Werkstoffauswahl zu Beginn der Planung verhindert spätere Ausfälle und vermeidet kostspielige Nachrüstungen.

Wann ist eine Vorfertigung von Rohrbaugruppen sinnvoll?

Eine Vorfertigung von Rohrbaugruppen ist sinnvoll, wenn die Montagezeit vor Ort minimiert werden soll, wenn beengte Platzverhältnisse die Schweißarbeit erschweren oder wenn mehrere gleichartige Einheiten in einem Projekt benötigt werden. Die Vorfertigung in einer kontrollierten Werkstattumgebung erhöht zudem die Schweißqualität und erleichtert die Qualitätsprüfung.

In der industriellen Praxis werden komplexe Rohrleitungsabschnitte, Verteilerblöcke oder Armaturengruppen häufig als fertige Baugruppen angeliefert und vor Ort nur noch eingebaut und verbunden. Das reduziert die Montagezeit erheblich, was besonders bei Stillstandsmontagen relevant ist, bei denen jede Stunde Produktionsausfall direkte Kosten verursacht. Darüber hinaus lassen sich in der Vorfertigung Schweißparameter besser überwachen und Prüfungen strukturierter durchführen als auf einer Baustelle unter Zeitdruck.

Ein weiterer Vorteil der Vorfertigung liegt in der Planbarkeit: Baugruppen können parallel zur laufenden Anlage gefertigt werden, sodass die eigentliche Einbauzeit auf ein Minimum sinkt. Für Projekte mit engen Terminvorgaben oder komplexen Geometrien ist die Kombination aus Vorfertigung und präziser Aufmaßnahme vor Ort daher eine bewährte Strategie, die Risiken und Fehlerquellen deutlich reduziert.

Was passiert bei einer Havarie an Kunststoffrohrleitungen?

Bei einer Havarie an Kunststoffrohrleitungen, also einem plötzlichen Rohrbruch, einer undichten Schweißnaht oder einem Fittingversagen, sind schnelle Schadensbegrenzung, sichere Absperrung des betroffenen Abschnitts und eine qualifizierte Instandsetzung die entscheidenden Schritte, um den Produktionsausfall so gering wie möglich zu halten.

Im ersten Schritt muss das betroffene Rohrsystem drucklos gemacht und das austretende Medium sicher aufgefangen oder abgeleitet werden, um Folgeschäden an Maschinen, Gebäuden oder der Umwelt zu verhindern. Anschließend erfolgt eine Schadensanalyse, um die Ursache des Versagens zu identifizieren: Materialermüdung, thermische Überlastung, mechanische Beschädigung oder Fehler bei der ursprünglichen Montage kommen als Ursachen infrage.

Die Instandsetzung selbst erfordert qualifiziertes Fachpersonal mit gültigen DVS-Schweißerprüfungen, da eine provisorische Reparatur ohne normgerechte Schweißverbindung das Problem nur verlagert und neue Risiken schafft. Bei Rohrleitungsmontage im Industriebereich ist es daher ratsam, im Vorfeld einen Fachbetrieb zu benennen, der im Havariefall kurzfristig verfügbar ist und mit den eingesetzten Werkstoffen und Systemen vertraut ist. Kurze Reaktionszeiten sind dabei kein Komfort, sondern ein wirtschaftlicher Faktor.

Wie HPT Montagebau bei der Montage thermoplastischer Kunststoffrohre unterstützt

HPT Montagebau GmbH ist ein nach § 19I WHG zugelassener Fachbetrieb mit über zwanzig Jahren Erfahrung in der Montage thermoplastischer Kunststoffrohrleitungen. Als TÜV-Nord-zertifizierter Betrieb nach DVS-Richtlinien übernimmt HPT alle Leistungen von der Planung bis zur Inbetriebnahme, national und international. Das Leistungsangebot im Bereich Kunststoff-Rohrleitungsbau umfasst:

Verarbeitung und Verlegung von Rohrleitungen aus thermoplastischen Kunststoffen (PE, PP, PVDF, PVC und weitere)
Auslegung des Halterungssystems inklusive Dehnungsberechnung der Rohrleitung
Vorfertigung von Rohrbaugruppen für eine schnelle Montage vor Ort
Schweißarbeiten nach DVS-Richtlinien mit vollständiger Prüfdokumentation
Instandsetzung im Havariefall mit kurzen Reaktionszeiten zur Minimierung von Produktionsausfällen
Einhaltung deutscher Industriestandards auch bei internationalen Projekten

Ob geplante Neuinstallation, Erweiterung bestehender Anlagen oder dringliche Störungsbehebung: HPT steht als erfahrener Partner bereit. Nehmen Sie jetzt Kontakt auf und schildern Sie Ihr Projekt, damit HPT eine passende Lösung erarbeiten kann.
