Wie wird eine Rohrleitungsprüfung auf Dichtheit durchgeführt?

Eine Rohrleitungsprüfung auf Dichtheit wird durchgeführt, indem das Rohrsystem unter definierten Bedingungen mit Druck beaufschlagt und anschließend über einen festgelegten Zeitraum beobachtet wird. Sinkt der Druck oder treten sichtbare Leckagen auf, liegt eine Undichtigkeit vor. Je nach Medium, Werkstoff und Einsatzbereich kommen dabei unterschiedliche Verfahren zum Einsatz, die sich in Druckniveau, Prüfmedium und Auswertungsmethode unterscheiden. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Verfahren, Ablauf, Normen und Zuständigkeiten bei der Dichtheitsprüfung von Rohrleitungen.

Welche Prüfverfahren werden bei der Dichtheitsprüfung von Rohrleitungen eingesetzt?

Bei der Dichtheitsprüfung von Rohrleitungen werden grundsätzlich zwei Hauptverfahren unterschieden: die Druckprüfung mit Wasser (hydraulische Prüfung) und die Druckprüfung mit Luft oder Inertgas (pneumatische Prüfung). Welches Verfahren zum Einsatz kommt, hängt vom Rohrleitungswerkstoff, dem späteren Betriebsmedium und den geltenden Normen ab.

Bei der hydraulischen Druckprüfung wird das Rohrsystem mit Wasser gefüllt und auf einen definierten Prüfdruck gebracht. Dieses Verfahren gilt als besonders sicher, da Wasser im Gegensatz zu Gasen kaum komprimierbar ist. Im Falle eines Rohrbruchs wird keine Energie schlagartig freigesetzt, was das Verletzungsrisiko deutlich reduziert.

Die pneumatische Prüfung mit Luft oder Stickstoff wird eingesetzt, wenn Wasser als Prüfmedium nicht geeignet ist, zum Beispiel bei Leitungen, die nach der Prüfung vollständig trocken sein müssen. Wegen des höheren Gefahrenpotenzials durch komprimiertes Gas sind dabei besondere Sicherheitsvorkehrungen erforderlich.

Ergänzend kommen in bestimmten Anwendungsfällen weitere Methoden zum Einsatz:

Vakuumprüfung: Das System wird evakuiert und der Druckabfall gemessen. Geeignet für empfindliche Leitungen oder wenn Überdruck nicht anwendbar ist.
Abdrückprüfung: Kurzfristige Beaufschlagung mit erhöhtem Druck zur Festigkeitsprüfung, oft in Kombination mit der Dichtheitsprüfung.
Sichtprüfung und Schaumbildnertest: Ergänzende Verfahren zur Lokalisierung kleiner Leckagen, insbesondere an Schweißnähten und Verbindungselementen.

Wie läuft eine Druckprüfung an Kunststoff-Rohrleitungen konkret ab?

Eine Druckprüfung an Kunststoff-Rohrleitungen läuft in mehreren klar definierten Schritten ab: Vorbereitung und Absperrung des Prüfabschnitts, Befüllung mit dem Prüfmedium, schrittweise Druckerhöhung auf den Prüfdruck, Haltezeit unter Beobachtung und abschließende Auswertung. Thermoplastische Kunststoffrohre erfordern dabei besondere Sorgfalt, da sie ein ausgeprägtes Kriechverhalten aufweisen.

Vor Beginn der Prüfung werden alle Armaturen, Blindflansche und Absperrschieber gesetzt, um den Prüfabschnitt zu isolieren. Anschließend wird das System mit Wasser oder dem vorgesehenen Prüfgas befüllt. Bei wassergefüllten Systemen ist auf vollständige Entlüftung zu achten, da eingeschlossene Luft die Messergebnisse verfälschen kann.

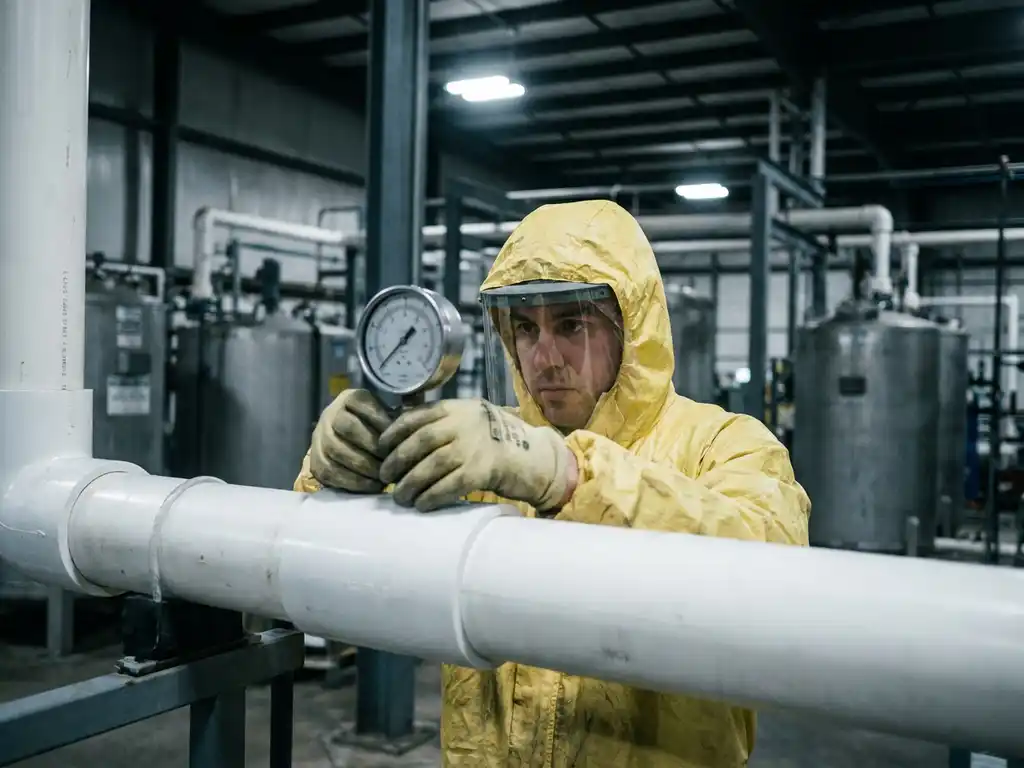

Der Prüfdruck wird stufenweise erhöht und für eine definierte Haltezeit gehalten. Bei thermoplastischen Kunststoffrohren ist die Haltezeit in der Regel länger als bei Metallrohren, da der Werkstoff unter Druckbelastung zunächst kriecht und sich erst nach einer Einwirkzeit stabilisiert. Während der gesamten Haltezeit werden Druck und Temperatur kontinuierlich erfasst und dokumentiert.

Nach Ablauf der Haltezeit wird der gemessene Druckabfall mit den zulässigen Grenzwerten verglichen. Liegt der Druckverlust innerhalb der Toleranz und sind keine sichtbaren Leckagen feststellbar, gilt die Prüfung als bestanden. Alle Messwerte, Prüfbedingungen und Ergebnisse werden in einem Prüfprotokoll festgehalten, das als Nachweis für die Qualitätssicherung dient.

Was sind die häufigsten Ursachen für undichte Rohrleitungen?

Die häufigsten Ursachen für undichte Rohrleitungen sind fehlerhafte Schweißnähte oder Verbindungen, mechanische Beschädigungen, Materialermüdung durch Temperatur- und Druckwechsel sowie unsachgemäße Montage. Bei thermoplastischen Kunststoffrohren spielen außerdem Fehler beim Schweißverfahren eine besonders wichtige Rolle.

Konkret lassen sich die Ursachen in drei Kategorien einteilen:

Fertigungs- und Montagefehler: Unzureichend verschweißte Verbindungen, falsch angezogene Flanschverbindungen, fehlende oder beschädigte Dichtungen sowie Montagefehler an Formteilen und Armaturen.
Betriebsbedingte Einflüsse: Druckstöße (Wasserhammer), Temperaturwechsel, chemischer Angriff durch das transportierte Medium, Korrosion bei Metalleinsätzen sowie mechanische Belastungen durch Setzungen oder Vibrationen.
Werkstoffbedingte Ursachen: Alterung des Kunststoffs, UV-Degradation bei ungeschützten Außenleitungen, Spannungsrisse durch unzulässige mechanische Beanspruchung oder nicht geeignete Reinigungsmittel.

Besonders bei Kunststoff-Rohrleitungen in der chemischen Industrie oder der Wasseraufbereitung ist die Materialauswahl entscheidend. Ein Werkstoff, der für das transportierte Medium nicht geeignet ist, kann schleichend angegriffen werden, ohne dass dies bei einer einfachen Sichtprüfung erkennbar ist. Regelmäßige Dichtheitsprüfungen helfen, solche Schäden frühzeitig zu erkennen.

Welche Normen und Richtlinien gelten für die Rohrleitungsprüfung?

Für die Rohrleitungsprüfung auf Dichtheit gelten je nach Werkstoff, Einsatzbereich und Medium unterschiedliche Normen und Richtlinien. Die wichtigsten Regelwerke für thermoplastische Kunststoffrohre sind die DVS-Richtlinien (Deutscher Verband für Schweißen und verwandte Verfahren), ergänzt durch DIN-Normen und bereichsspezifische Vorschriften.

Zu den relevanten Regelwerken gehören unter anderem:

DVS 2210: Richtlinie für die Planung und Ausführung von Rohrleitungsanlagen aus thermoplastischen Kunststoffen, einschließlich Vorgaben zur Druckprüfung.
DIN EN 805: Anforderungen an Wasserversorgungssysteme außerhalb von Gebäuden, mit Prüfvorgaben für Druckleitungen.
DIN EN ISO 15493 / 15494: Normen für Rohrleitungssysteme aus thermoplastischen Kunststoffen für industrielle Anwendungen.
§ 19i WHG (Wasserhaushaltsgesetz): Vorschriften für Anlagen zum Umgang mit wassergefährdenden Stoffen, die besondere Anforderungen an Dichtheitsprüfungen und Fachbetriebszulassungen stellen.
DVGW-Regelwerk: Technische Regeln für Gas- und Wasserversorgungsleitungen, mit spezifischen Prüfanforderungen.

Welche Norm konkret anzuwenden ist, ergibt sich aus dem jeweiligen Anwendungsfall. In der Praxis werden bei komplexen Industrieanlagen häufig mehrere Regelwerke gleichzeitig herangezogen. Die Leistungen im Bereich Rohrleitungsmontage müssen stets den jeweils geltenden normativen Anforderungen entsprechen.

Wann muss eine Dichtheitsprüfung zwingend durchgeführt werden?

Eine Dichtheitsprüfung ist zwingend erforderlich nach der Erstmontage einer Rohrleitung, nach Reparaturen oder Veränderungen am bestehenden System sowie in regelmäßigen Abständen bei Anlagen, die wassergefährdende Stoffe führen. Gesetzliche Verpflichtungen ergeben sich insbesondere aus dem Wasserhaushaltsgesetz und den zugehörigen Landesverordnungen.

Im Einzelnen sind Dichtheitsprüfungen in folgenden Situationen verpflichtend oder dringend empfohlen:

Nach Neuinstallation: Jede neu verlegte Rohrleitung muss vor der Inbetriebnahme auf Dichtheit geprüft werden, um die ordnungsgemäße Ausführung der Schweißnähte und Verbindungen nachzuweisen.
Nach Instandsetzungsarbeiten: Reparaturen, Erweiterungen oder Umbauten an bestehenden Systemen erfordern eine erneute Prüfung des betroffenen Abschnitts.
Bei Anlagen nach § 19i WHG: Leitungen, die wassergefährdende Stoffe transportieren, unterliegen gesetzlich vorgeschriebenen Wiederkehrprüfungen in definierten Intervallen.
Nach Betriebsstörungen oder Havarien: Wenn ein System einem unzulässigen Druckereignis ausgesetzt war oder eine Leckage vermutet wird, ist eine sofortige Prüfung erforderlich.
Im Rahmen der vorbeugenden Instandhaltung: Auch ohne gesetzliche Verpflichtung empfiehlt sich eine regelmäßige Prüfung, um Schäden frühzeitig zu erkennen und Produktionsausfälle zu vermeiden.

Wer darf eine Rohrleitungsprüfung auf Dichtheit durchführen?

Eine Rohrleitungsprüfung auf Dichtheit darf nur von qualifiziertem Fachpersonal durchgeführt werden, das nachweislich mit den einschlägigen Normen und Sicherheitsvorschriften vertraut ist. Bei Anlagen nach § 19i WHG ist darüber hinaus die Beauftragung eines zugelassenen Fachbetriebs gesetzlich vorgeschrieben.

Die Anforderungen an die Qualifikation des Prüfpersonals richten sich nach dem Anwendungsbereich:

Allgemeine Industrierohrleitungen: Fachkräfte mit nachgewiesener Ausbildung im Bereich Rohrleitungsbau und Kenntnissen der anwendbaren Normen. Schweißer müssen nach DVS-Richtlinien qualifiziert und regelmäßig rezertifiziert sein.
Anlagen mit wassergefährdenden Stoffen: Hier ist zwingend ein nach § 19i WHG zugelassener Fachbetrieb erforderlich. Die Zulassung wird durch anerkannte Überwachungsorganisationen wie den TÜV erteilt und setzt regelmäßige Kontrollen voraus.
Druckgeräte und überwachungspflichtige Anlagen: Prüfungen an Druckgeräten im Sinne der Druckgeräterichtlinie müssen von zugelassenen Überwachungsstellen oder sachkundigen Prüfern abgenommen werden.

Die Dokumentation der Prüfung in Form eines Prüfprotokolls ist in allen Fällen Pflicht. Dieses Protokoll muss die Prüfbedingungen, Messwerte, das eingesetzte Verfahren und das Ergebnis vollständig festhalten und ist bei Behördenprüfungen oder im Schadensfall als Nachweis vorzulegen.

Wie die HPT Montagebau GmbH bei der Rohrleitungsprüfung unterstützt

HPT Montagebau GmbH ist ein nach § 19i WHG zugelassener Fachbetrieb und führt Dichtheitsprüfungen an Kunststoff-Rohrleitungen nach DVS-Richtlinien durch. Das Unternehmen verfügt über mehr als zwanzig Jahre Erfahrung in der Montage und Prüfung thermoplastischer Rohrleitungssysteme und wird regelmäßig durch den TÜV Nord überwacht und qualifiziert. Damit erfüllt HPT alle gesetzlichen und normativen Voraussetzungen für die fachgerechte Prüfung industrieller Rohrleitungsanlagen.

Das Leistungsangebot im Bereich Rohrleitungsprüfung umfasst:

Planung und Durchführung von hydraulischen und pneumatischen Druckprüfungen nach den geltenden Normen
Vollständige Prüfprotokollierung für Behörden, Auftraggeber und interne Qualitätssicherung
Prüfungen nach Erstmontage, Reparatur und im Rahmen wiederkehrender Inspektionen
Schnelle Reaktion im Havariefall, um Produktionsausfälle auf ein Minimum zu reduzieren
Einsatz ausschließlich normgerechter Materialien und Prüfgeräte nach deutschen Industriestandards

Ob Neuprojekt, Instandsetzung oder gesetzlich vorgeschriebene Wiederkehrprüfung: HPT bietet die gesamte Leistungskette aus einer Hand. Nehmen Sie jetzt Kontakt auf und lassen Sie Ihre Anforderungen von einem zertifizierten Fachbetrieb prüfen.
