Wie wird eine beschädigte Kunststoffrohrleitung repariert?

Eine beschädigte Kunststoffrohrleitung lässt sich in vielen Fällen durch Schweißen, Kleben oder den Einbau eines Reparaturfittings instand setzen, ohne den gesamten Rohrabschnitt austauschen zu müssen. Welche Methode geeignet ist, hängt von der Art des Schadens, dem verwendeten Werkstoff und den betrieblichen Anforderungen ab. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um die Rohrleitungsreparatur im industriellen Einsatz.

Welche Reparaturmethoden gibt es für Kunststoffrohrleitungen?

Für die Reparatur einer beschädigten Kunststoffrohrleitung stehen im Wesentlichen drei Methoden zur Verfügung: das Schweißen, das Kleben mit geeigneten Klebstoffen sowie der mechanische Einsatz von Reparaturfittings oder Klemmverbindern. Welche Methode zum Einsatz kommt, richtet sich nach Werkstoff, Schadensumfang und den Betriebsbedingungen der Anlage.

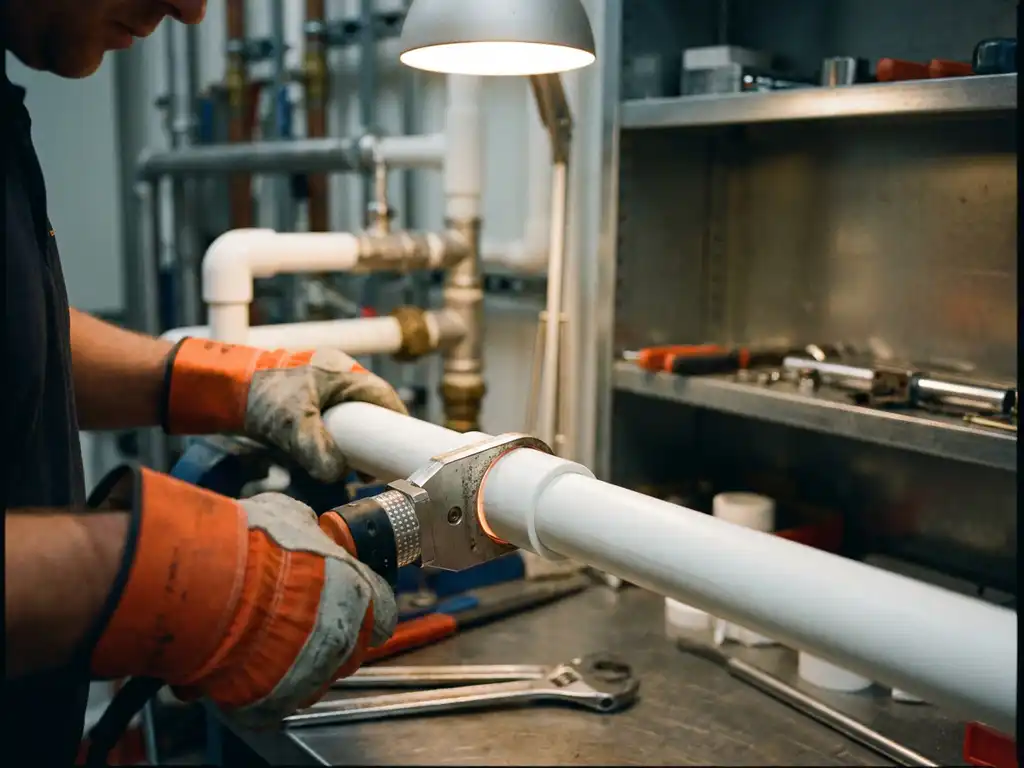

Im industriellen Umfeld ist das Schweißen die bevorzugte Methode für thermoplastische Kunststoffe wie PE, PP oder PVC-U. Dabei werden die Fügeflächen durch Wärme plastifiziert und dauerhaft verbunden. Zu den gängigen Schweißverfahren zählen das Heizelement-Stumpfschweißen, das Heizwendelschweißen sowie das Extrusionsschweißen.

Das Kleben eignet sich vor allem für PVC-Rohre mit geringem Betriebsdruck und ist einfacher durchführbar, bietet aber eine geringere chemische Beständigkeit als eine Schweißverbindung. Reparaturfittings und Klemmverbinder sind eine schnelle Notlösung bei akuten Leckagen, ersetzen jedoch keine dauerhaft belastbare Reparatur nach anerkannten Regeln der Technik.

Wann kann eine Kunststoffrohrleitung geschweißt werden und wann nicht?

Eine Kunststoffrohrleitung kann geschweißt werden, wenn der Werkstoff thermoplastisch ist, die Wandstärke ausreichend für eine tragfähige Naht ist und die Umgebungsbedingungen ein kontrolliertes Schweißen erlauben. Nicht schweißbar sind duroplastische Kunststoffe sowie stark verschmutzte, feuchte oder chemisch kontaminierte Rohroberflächen.

Thermoplaste wie Polyethylen (PE), Polypropylen (PP), Polyvinylidenfluorid (PVDF) und PVC lassen sich mit anerkannten Schweißverfahren verbinden. Voraussetzung ist stets, dass die Fügeflächen sauber, trocken und frei von Oxidationsschichten sind. Auch die Umgebungstemperatur spielt eine Rolle: Bei sehr niedrigen Temperaturen muss das Material vorgewärmt werden, um eine einwandfreie Schweißnaht zu erzielen.

Nicht geeignet für das Schweißen sind Rohre, bei denen die verbleibende Wandstärke nach Entfernung des Schadens zu gering ist, um eine belastbare Naht zu erzeugen. Ebenso schließen bestimmte Medien eine Schweißreparatur aus, wenn Rückstände des transportierten Stoffes die Nahtqualität beeinträchtigen oder eine Gesundheitsgefahr darstellen. In diesen Fällen ist ein vollständiger Rohrabschnittsaustausch die sicherere Wahl.

Wie läuft eine professionelle Rohrleitungsreparatur nach DVS-Richtlinien ab?

Eine professionelle Rohrleitungsreparatur nach DVS-Richtlinien folgt einem klar definierten Ablauf: Schadensaufnahme und Beurteilung, Vorbereitung der Fügeflächen, Auswahl und Durchführung des Schweißverfahrens durch qualifiziertes Personal sowie abschließende Prüfung der Verbindung. Jeder Schritt ist dokumentiert und nachvollziehbar.

Die DVS-Richtlinien (Deutscher Verband für Schweißen und verwandte Verfahren) legen verbindliche Anforderungen an Schweißer, Verfahren und Prüfungen fest. Schweißer müssen nach DVS 2212 qualifiziert und regelmäßig nachgeschult sein. Nur so ist sichergestellt, dass die Verbindung den mechanischen und chemischen Belastungen im Betrieb standhält.

Der konkrete Ablauf einer normengerechten Reparatur umfasst folgende Schritte:

Schadensanalyse: Art, Lage und Ausmaß des Schadens werden dokumentiert.
Absperrung und Entleerung: Der betroffene Leitungsabschnitt wird drucklos und medienfrei gemacht.
Vorbereitung der Fügeflächen: Die Oberflächen werden mechanisch bearbeitet, gereinigt und getrocknet.
Schweißen: Das geeignete Verfahren wird unter kontrollierten Bedingungen durchgeführt.
Prüfung: Die Schweißnaht wird visuell und, je nach Anforderung, durch Druckprüfung oder zerstörungsfreie Prüfverfahren bewertet.
Dokumentation: Schweißerausweis, Verfahrensparameter und Prüfprotokolle werden archiviert.

Besonders in Anlagen, die unter das Wasserhaushaltsgesetz fallen, ist die lückenlose Dokumentation Pflicht. Ein zugelassener Fachbetrieb nach § 19I WHG ist für diese Arbeiten gesetzlich vorgeschrieben.

Was sind typische Fehler bei der Reparatur von Kunststoffrohren?

Typische Fehler bei der Reparatur von Kunststoffrohren sind unzureichende Flächenvorbereitung, falsche Schweißparameter, fehlende Qualifikation des Schweißers sowie das Übersehen von Folgeschäden im Umfeld der eigentlichen Schadensstelle. Diese Fehler führen zu undichten Verbindungen oder vorzeitigem Versagen der Reparatur.

Der häufigste Fehler ist die mangelhafte Vorbereitung der Fügeflächen. Feuchtigkeit, Fette oder Oxidationsschichten verhindern eine homogene Verbindung, selbst wenn das Schweißverfahren korrekt angewendet wird. Ebenso problematisch ist das Arbeiten mit falschen Temperaturen oder Drücken, was zu Kaltschweißnähten oder thermisch geschädigtem Material führt.

Ein weiterer häufiger Fehler ist die Unterschätzung des Schadensumfangs. Mikrorisse oder Materialermüdung im Bereich um die sichtbare Schadensstelle werden oft nicht erkannt und können nach der Reparatur zu erneuten Leckagen führen. Professionelle Fachbetriebe untersuchen deshalb immer einen größeren Bereich um den Schaden.

Schließlich führt das Fehlen einer abschließenden Druckprüfung dazu, dass versteckte Schwachstellen unentdeckt bleiben. Eine Reparatur ohne Prüfprotokoll entspricht nicht den Anforderungen der DVS-Richtlinien und kann bei wasserrechtlich relevanten Anlagen zu rechtlichen Konsequenzen führen.

Wann muss ein Rohrabschnitt komplett ausgetauscht werden?

Ein Rohrabschnitt muss komplett ausgetauscht werden, wenn der Schaden zu ausgedehnt für eine lokale Reparatur ist, wenn die Restwandstärke keine tragfähige Schweißnaht mehr erlaubt oder wenn das Material durch Alterung, chemischen Angriff oder mechanische Überlastung in seiner Gesamtstruktur geschwächt ist.

In der Praxis ist ein vollständiger Austausch notwendig, wenn mehrere Schadensstellen eng beieinander liegen, da einzelne Reparaturen in diesem Fall nicht wirtschaftlich sind und die strukturelle Integrität des Abschnitts nicht wiederhergestellt werden kann. Auch bei Rohren, die das Ende ihrer Nutzungsdauer erreicht haben, ist ein Austausch der nachhaltigere Ansatz.

Bei Werkstoffen, die durch das transportierte Medium chemisch angegriffen wurden, ist eine Schweißreparatur oft nicht zielführend, da das geschwächte Grundmaterial die Naht nicht ausreichend tragen kann. In solchen Fällen empfiehlt sich gleichzeitig eine Überprüfung der Werkstoffauswahl, um denselben Schaden künftig zu vermeiden.

Die Entscheidung zwischen Reparatur und Austausch sollte immer ein erfahrener Fachmann treffen, der den Zustand des Rohrsystems im Gesamtzusammenhang bewertet und die wirtschaftlichen sowie sicherheitstechnischen Aspekte abwägt.

So unterstützt HPT Montagebau bei der Reparatur von Kunststoffrohrleitungen

HPT Montagebau GmbH ist ein zugelassener Fachbetrieb nach § 19I WHG mit über zwanzigjähriger Erfahrung in der Montage und Instandsetzung von Kunststoffrohrleitungen aus thermoplastischen Werkstoffen. Alle Schweißarbeiten werden von TÜV-Nord-zertifizierten Schweißern nach DVS-Richtlinien ausgeführt und vollständig dokumentiert.

Das Leistungsangebot bei der Rohrleitungsreparatur umfasst:

Schadensaufnahme und fachkundige Beurteilung vor Ort
Durchführung aller gängigen Kunststoffschweißverfahren (Heizelement-Stumpfschweißen, Heizwendelschweißen, Extrusionsschweißen)
Druckprüfung und lückenlose Dokumentation nach DVS und WHG
Schnelle Reaktionszeiten im Havariefall zur Minimierung von Produktionsausfällen
Kompletter Rohrabschnittsaustausch inklusive Vorfertigung und Montage
Einsatz im nationalen und internationalen Industrieumfeld nach deutschen Qualitätsstandards

Ob akute Leckage oder geplante Instandsetzung: Kontaktieren Sie HPT Montagebau für eine fachkundige Beratung und ein konkretes Angebot zur Reparatur Ihrer Kunststoffrohrleitung.
