Wie wird Vorfertigung von Rohrleitungsbaugruppen für internationale Projekte organisiert?

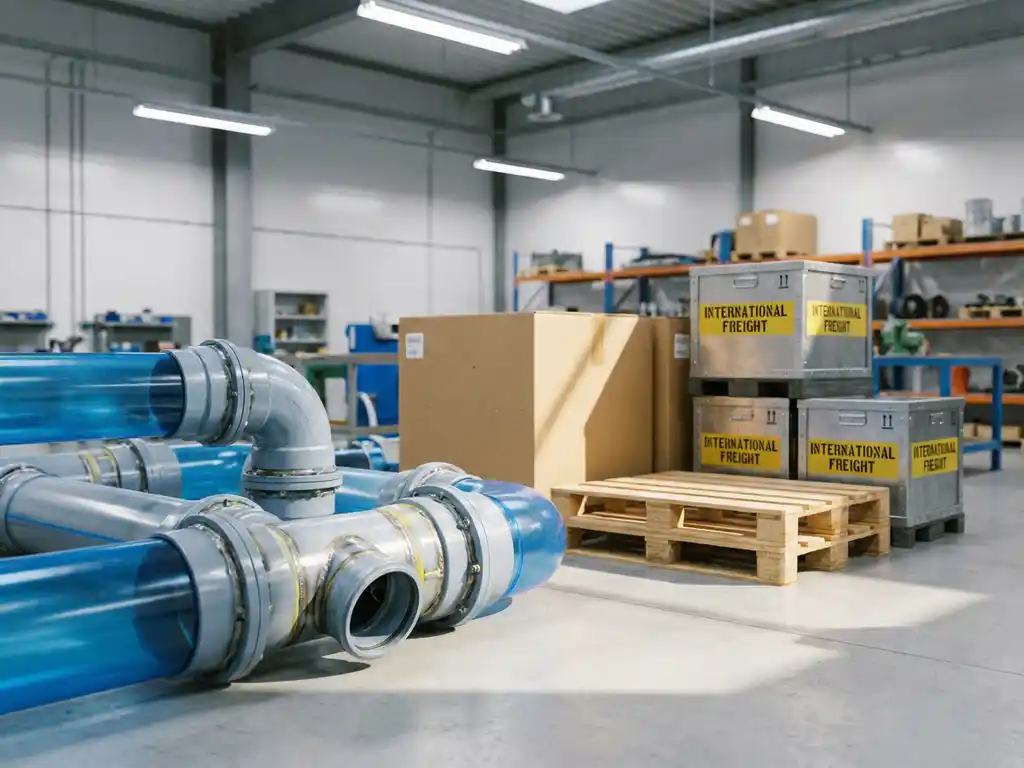

Die Vorfertigung von Rohrleitungsbaugruppen für internationale Projekte wird in einem kontrollierten Werkstattumfeld organisiert, in dem Baugruppen nach technischen Zeichnungen vorgefertigt, geprüft und versandfertig konfektioniert werden, bevor sie zur Baustelle transportiert werden. Dieser Ansatz reduziert die Montagezeit vor Ort erheblich und ermöglicht eine parallele Abwicklung von Fertigung und Baustellenvorbereitung. Die folgenden Abschnitte beleuchten die wichtigsten Aspekte der Vorfertigung, von den Vorteilen über Normen und Logistik bis hin zur Qualitätssicherung.

Welche Vorteile bietet die Vorfertigung gegenüber der Montage vor Ort?

Die Vorfertigung von Rohrleitungsbaugruppen bietet gegenüber der klassischen Montage vor Ort entscheidende Vorteile: Baugruppen entstehen unter konstanten Werkstattbedingungen mit definierter Infrastruktur, was Qualität, Geschwindigkeit und Wiederholbarkeit deutlich verbessert. Witterungseinflüsse, beengte Platzverhältnisse und wechselnde Arbeitsbedingungen auf der Baustelle entfallen als Risikofaktoren.

Konkret profitieren Projektverantwortliche von folgenden Aspekten:

Kürzere Montagezeiten vor Ort: Da Baugruppen bereits fertig konfektioniert ankommen, reduziert sich der Aufwand auf der Baustelle auf Einbau und Anschluss.
Bessere Qualitätskontrolle: In der Werkstatt lassen sich Schweißnähte, Verbindungen und Maßhaltigkeit unter optimalen Bedingungen prüfen.
Parallele Abläufe: Während die Baustelle vorbereitet wird, läuft die Vorfertigung bereits, was den Gesamtprojektzeitraum verkürzt.
Geringere Reisekosten: Spezialisiertes Fachpersonal muss weniger lange auf der Baustelle eingesetzt werden.
Reproduzierbarkeit: Standardisierte Prozesse in der Werkstatt ermöglichen gleichbleibende Ergebnisse, auch bei großen Stückzahlen.

Gerade bei internationalen Projekten, bei denen Fachpersonal für Schweißarbeiten an thermoplastischen Kunststoffrohren vor Ort schwer verfügbar ist, verschafft die Vorfertigung industrieller Rohrleitungen einen erheblichen logistischen Vorteil.

Welche Normen und Zertifizierungen gelten für vorgefertigte Rohrleitungsbaugruppen?

Für die Vorfertigung von Rohrleitungsbaugruppen aus thermoplastischen Kunststoffen gelten in Deutschland und international die DVS-Richtlinien (Deutscher Verband für Schweißen und verwandte Verfahren) als maßgebliche technische Regelwerke. Sie definieren Anforderungen an Schweißverfahren, Schweißerqualifikationen und Prüfmethoden für Kunststoffschweißverbindungen.

Darüber hinaus sind folgende normative Grundlagen relevant:

DVS 2207: Regelt das Heizelementschweißen thermoplastischer Kunststoffe, das bei der Vorfertigung von PE- und PP-Rohrsystemen häufig eingesetzt wird.
DVS 2212: Legt Anforderungen an die Prüfung von Kunststoffschweißern fest.
§ 19I WHG (Wasserhaushaltsgesetz): Für die Verarbeitung und Verlegung von Rohrleitungen, die mit wassergefährdenden Stoffen in Berührung kommen, ist eine Zulassung als Fachbetrieb nach diesem Paragraphen erforderlich.
ISO 15614 und EN 13480: Für metallische Rohrleitungssysteme gelten ergänzende europäische und internationale Normen, die je nach Anwendungsbereich hinzukommen können.

Schweißer müssen regelmäßig durch anerkannte Prüfstellen wie den TÜV Nord qualifiziert und rezertifiziert werden. Diese Qualifikationen sind bei der Vergabe von Aufträgen für die Vorfertigung industrieller Rohrleitungen ein zentrales Auswahlkriterium.

Wie wird die Logistik vorgefertigter Baugruppen für internationale Baustellen geplant?

Die Logistikplanung für vorgefertigte Rohrleitungsbaugruppen bei internationalen Projekten beginnt mit einer detaillierten Analyse der Baugruppen hinsichtlich Abmessungen, Gewicht und Empfindlichkeit gegenüber Transport und Lagerung. Bereits in der Konstruktionsphase muss berücksichtigt werden, welche Maximalabmessungen für den vorgesehenen Transportweg zulässig sind.

Typische Planungsschritte umfassen:

Modularisierung der Baugruppen: Große Rohrleitungssysteme werden in transportierbare Module unterteilt, die vor Ort miteinander verbunden werden.
Verpackung und Kennzeichnung: Baugruppen aus thermoplastischen Kunststoffen müssen vor UV-Strahlung, mechanischen Beschädigungen und Verschmutzung geschützt werden. Eindeutige Kennzeichnung erleichtert die Zuordnung auf der Baustelle.
Zollrelevante Dokumentation: Für den internationalen Versand sind Ursprungszeugnisse, Materialzertifikate und Konformitätsnachweise vorzubereiten.
Transportmittelwahl: Je nach Zielland und Dringlichkeit kommen Seefracht, Luftfracht oder Straßentransport in Frage. Empfindliche Baugruppen erfordern klimatisierte oder erschütterungsarme Transportbedingungen.
Terminabstimmung mit der Baustelle: Anlieferung und Montagestart müssen eng koordiniert werden, um Lagerkosten vor Ort und Verzögerungen zu vermeiden.

Eine frühzeitige Einbindung von Spediteuren mit Erfahrung im Industrieanlagentransport ist empfehlenswert, da Sondermaße und Gefahrgutklassifizierungen die Planung erheblich beeinflussen können.

Welche Werkstoffe werden bei der Vorfertigung von Rohrleitungsbaugruppen eingesetzt?

Bei der Vorfertigung von Rohrleitungsbaugruppen für industrielle Anwendungen kommen vor allem thermoplastische Kunststoffe zum Einsatz, da sie chemisch beständig, leicht zu verarbeiten und dauerhaft schweißbar sind. Die Werkstoffwahl richtet sich nach dem transportierten Medium, dem Druckniveau, der Temperatur und den geltenden Normen des Ziellandes.

Die gebräuchlichsten Werkstoffe im Überblick:

Polyethylen (PE, PE-HD): Weit verbreitet in der Wasserversorgung, Abwassertechnik und Chemie. Hohe chemische Beständigkeit und gute Schweißbarkeit.
Polypropylen (PP, PP-R, PP-H): Geeignet für aggressive Medien und höhere Temperaturen. Häufig in der chemischen Industrie und Abwasseraufbereitung eingesetzt.
Polyvinylidenfluorid (PVDF): Für besonders aggressive Chemikalien und hohe Reinheitsanforderungen, etwa in der Halbleiter- oder Pharmaindustrie.
Polyvinylchlorid (PVC-U, PVC-C): Kostengünstige Option für viele chemische Anwendungen bei moderaten Temperaturen.

Die Auswahl des richtigen Werkstoffs ist eine ingenieurtechnische Entscheidung, die auf Basis von Medienbeständigkeitstabellen, Druckklassen und Betriebstemperaturen getroffen werden muss. Fehler bei der Werkstoffwahl können zu vorzeitigem Versagen der Rohrleitungsbaugruppen und kostspieligen Ausfällen führen.

Wie wird die Qualitätssicherung bei der Vorfertigung von Rohrleitungen durchgeführt?

Die Qualitätssicherung bei der Vorfertigung von Rohrleitungsbaugruppen aus Kunststoff umfasst sowohl prozessbegleitende als auch abschließende Prüfungen. Ziel ist es, sicherzustellen, dass jede Baugruppe die spezifizierten mechanischen, geometrischen und werkstofftechnischen Anforderungen erfüllt, bevor sie das Werk verlässt.

Prozessbegleitende Qualitätssicherung

Bereits während der Fertigung werden Schweißparameter wie Temperatur, Druck und Zeit dokumentiert und überwacht. Schweißerqualifikationen werden vor Arbeitsbeginn geprüft. Eingehende Materialien werden anhand von Werkszeugnissen und Chargendokumenten auf Konformität geprüft.

Abschließende Prüfverfahren

Nach der Fertigstellung kommen je nach Anforderung verschiedene Prüfverfahren zum Einsatz: Druckprüfungen nach DVS-Richtlinien, Sichtprüfungen der Schweißnähte sowie zerstörungsfreie Prüfverfahren wie Ultraschall oder Röntgen bei sicherheitskritischen Verbindungen. Alle Prüfungen werden in Prüfprotokollen dokumentiert, die dem Auftraggeber übergeben werden und als Nachweise für Abnahmen und Behörden dienen.

Wann lohnt sich die Beauftragung eines spezialisierten Fachbetriebs für die Vorfertigung?

Die Beauftragung eines spezialisierten Fachbetriebs für die Vorfertigung von Rohrleitungsbaugruppen lohnt sich immer dann, wenn interne Kapazitäten, Qualifikationen oder Prüfinfrastruktur fehlen oder wenn Normanforderungen eine zertifizierte Ausführung vorschreiben. Besonders bei internationalen Projekten mit engen Terminvorgaben und hohen Qualitätsanforderungen überwiegen die Vorteile der Fremdvergabe deutlich.

Konkrete Situationen, in denen ein Fachbetrieb die richtige Wahl ist:

Schweißarbeiten an thermoplastischen Kunststoffrohren erfordern nach DVS qualifizierte Schweißer, die intern nicht vorhanden sind.
Das Projekt unterliegt einer Zulassungspflicht nach § 19I WHG, die nur zugelassene Fachbetriebe erfüllen können.
Enge Projekttermine erfordern parallele Vorfertigung und Baustellenvorbereitung.
Komplexe Baugruppen mit engen Maßtoleranzen erfordern spezialisierte Werkzeuge und Vorrichtungen.
Vollständige Prüfdokumentation und Materialzertifikate sind für die Abnahme oder Behörden erforderlich.

Auch bei Havarien und ungeplanten Produktionsausfällen ist ein erfahrener Fachbetrieb mit breitem Leistungsspektrum im Vorteil, da er kurzfristig Kapazitäten mobilisieren und standardisierte Prozesse sofort anwenden kann.

Wie HPT Montagebau die Vorfertigung von Rohrleitungsbaugruppen umsetzt

HPT Montagebau GmbH ist ein zugelassener Fachbetrieb nach § 19I WHG mit über zwanzigjähriger Erfahrung in der Montage und Vorfertigung von Kunststoff-Rohrleitungssystemen. Das Unternehmen unterstützt nationale und internationale Industrieprojekte mit einem durchgängigen Leistungsangebot, das von der Konstruktion bis zur versandfertigen Baugruppe reicht.

Das Leistungsangebot im Bereich Vorfertigung umfasst:

Vorfertigung von Rohrleitungsbaugruppen aus thermoplastischen Kunststoffen nach DVS-Richtlinien
TÜV-Nord-qualifizierte Schweißer für reproduzierbar hohe Nahtqualität
Vollständige Prüfdokumentation und Materialzertifikate für internationale Abnahmen
Technische Zeichnungen und Auslegung von Spezialbauteilen und Sonderbehältern
Logistikkoordination und versandfertige Konfektionierung für internationale Baustellen
Kurze Reaktionszeiten auch bei ungeplanten Ausfällen und Havarien

Ob geplante Großprojekte oder kurzfristiger Bedarf: HPT bietet als erfahrener Fachbetrieb die technische Kompetenz und Zertifizierungen, die für anspruchsvolle Vorfertigung industrieller Rohrleitungen erforderlich sind. Nehmen Sie jetzt Kontakt auf, um Ihr Projekt zu besprechen und ein individuelles Angebot zu erhalten.
