Wie erkennt man frühzeitig Verschleiß an Kunststoffrohrleitungen?

Frühzeitige Verschleißzeichen an Kunststoffrohrleitungen erkennt man durch regelmäßige Sichtkontrollen auf Risse, Verfärbungen und Verformungen sowie durch zerstörungsfreie Messverfahren zur Wanddickenkontrolle. Besonders in industriellen Anlagen, in denen thermoplastische Kunststoffrohre aggressiven Medien, Druckschwankungen oder Temperaturen ausgesetzt sind, ist eine systematische Inspektion unverzichtbar. Die folgenden Abschnitte beleuchten die wichtigsten Ursachen, Erkennungsmerkmale und Prüfmethoden für eine wirksame Rohrleitungswartung in der Industrie.

Welche Faktoren beschleunigen den Verschleiß von Kunststoffrohrleitungen?

Den Verschleiß von Kunststoffrohrleitungen beschleunigen vor allem chemische Einwirkungen durch aggressive Medien, thermische Belastungen durch starke Temperaturschwankungen sowie mechanische Beanspruchungen durch Druckstöße und Vibrationen. Hinzu kommen UV-Strahlung bei Außenanlagen und unsachgemäße Verlegung als häufige Ursachen für vorzeitige Materialermüdung.

Thermoplastische Kunststoffrohre wie PP, PE oder PVC-U sind zwar chemisch widerstandsfähig, aber nicht uneingeschränkt beständig gegen alle Medien. Konzentrierte Lösungsmittel, Oxidationsmittel oder Kohlenwasserstoffe können die Materialstruktur langfristig angreifen und die Wandstärke von innen schwächen, ohne dass dies von außen sofort sichtbar ist.

Thermische Wechselbelastungen stellen eine weitere kritische Größe dar. Rohrleitungen, die zyklisch zwischen hohen und niedrigen Temperaturen wechseln, dehnen sich aus und ziehen sich zusammen. Werden Dehnungsausgleicher oder Festpunkte nicht korrekt dimensioniert, entstehen mechanische Spannungen, die über die Zeit zu Mikrorissen führen. Druckstöße, sogenannte Wasserschläge, verstärken diesen Effekt erheblich.

Wie erkennt man Risse und Verformungen an Kunststoffrohren?

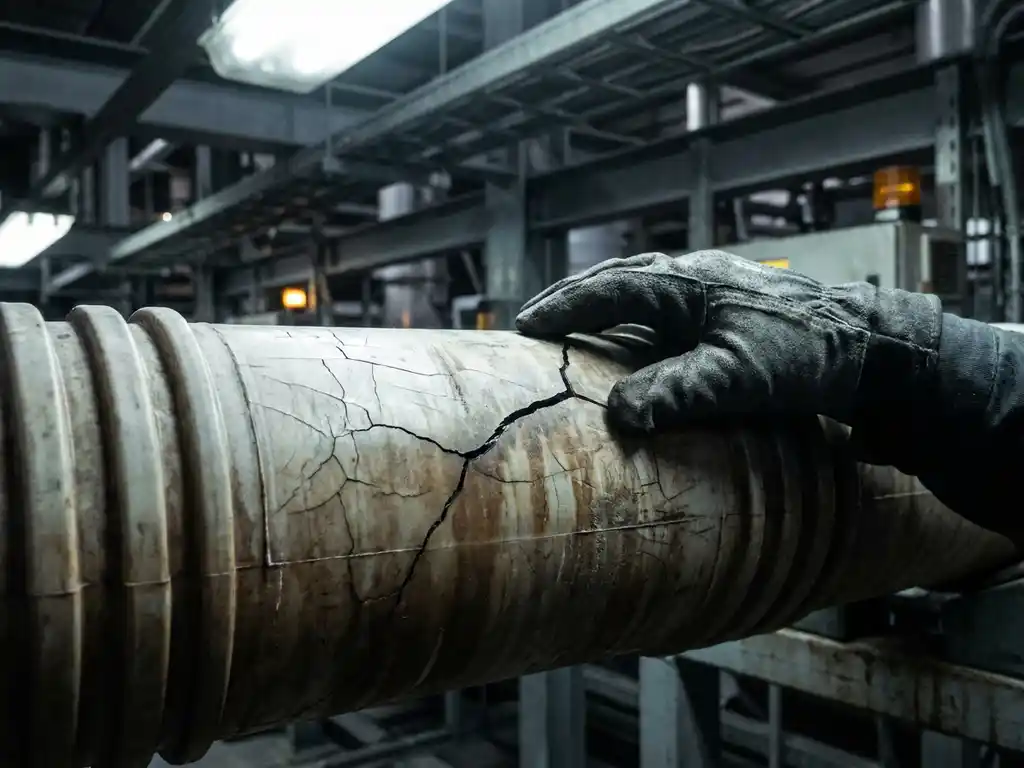

Risse und Verformungen an Kunststoffrohren erkennt man zuverlässig durch eine strukturierte Sichtkontrolle, bei der die gesamte Rohrstrecke systematisch auf Haarrisse, Weißbruch, Ausbeulungen und Lageabweichungen untersucht wird. Besondere Aufmerksamkeit gilt dabei Verbindungsstellen, Bögen und Befestigungspunkten, da dort Spannungskonzentrationen am häufigsten auftreten.

Sichtbare Zeichen an der Rohroberfläche

Weißbruch, also eine milchige Verfärbung des Materials, ist ein klassisches Frühwarnsignal. Er entsteht durch innere Spannungen und zeigt an, dass das Material bereits plastisch verformt wurde. Auch Riefen, Kratzer oder Eindrücke auf der Außenwand können auf mechanische Überbeanspruchung hinweisen. Ablagerungen oder Ausblühungen an Verbindungsstellen deuten auf beginnende Leckagen hin.

Verformungen und Lageveränderungen

Ovalität, also eine Abweichung vom runden Querschnitt, tritt bei zu großen Auflagerabständen oder unzureichender Unterstützung auf. Sichtbare Durchbiegungen zwischen Rohrhalterungen sind ein deutliches Zeichen für Kriechverformung, die bei thermoplastischen Werkstoffen unter Dauerlast und erhöhter Temperatur auftreten kann. Solche Verformungen beeinflussen den Strömungswiderstand und können langfristig die strukturelle Integrität der Leitung gefährden.

Welche Messverfahren eignen sich zur Wanddickenkontrolle?

Zur Wanddickenkontrolle an Kunststoffrohrleitungen eignen sich vor allem Ultraschall-Dickenmessgeräte, die zerstörungsfrei von außen eingesetzt werden können. Sie liefern präzise Messwerte ohne Betriebsunterbrechung und sind daher das Standardverfahren in der industriellen Rohrleitungsinspektion.

Ultraschallmessgeräte arbeiten mit Schallimpulsen, die durch die Rohrwand gesendet und an der Innenfläche reflektiert werden. Aus der Laufzeit des Signals errechnet das Gerät die aktuelle Wandstärke. Ein Vergleich mit den Ausgangswerten aus der Erstmontage zeigt, ob eine signifikante Materialabnahme stattgefunden hat. Für eine aussagekräftige Beurteilung empfiehlt es sich, mehrere Messpunkte entlang der Rohrstrecke zu dokumentieren und regelmäßig miteinander zu vergleichen.

Ergänzend kommen bei speziellen Fragestellungen auch Druckprüfungen und Dichtheitstests zum Einsatz. Dabei wird die Rohrleitung mit einem definierten Prüfdruck beaufschlagt und über einen festgelegten Zeitraum beobachtet. Druckabfälle weisen auf undichte Stellen oder strukturelle Schwächen hin. Für die Inspektion von Rohrleitungssystemen in der Industrie sind diese Prüfverfahren oft Bestandteil behördlich vorgeschriebener wiederkehrender Prüfungen.

Wann sind Verschleißzeichen ein Grund für sofortigen Handlungsbedarf?

Sofortiger Handlungsbedarf besteht, wenn aktive Leckagen sichtbar sind, wenn die gemessene Wandstärke die zulässige Mindestwandstärke unterschreitet oder wenn Risse, Weißbruch und Verformungen an drucktragenden Rohrabschnitten festgestellt werden. In diesen Fällen ist eine weitere Nutzung der Rohrleitung ohne Instandsetzung nicht vertretbar.

Besonders kritisch ist der Befund, wenn Schäden an Leitungen auftreten, die wassergefährdende Stoffe führen. Betriebe, die als zugelassener Fachbetrieb nach § 19I WHG arbeiten müssen, sind gesetzlich verpflichtet, solche Schäden unverzüglich zu beheben und entsprechende Prüfnachweise zu führen. Eine verzögerte Reaktion kann nicht nur zu Produktionsausfällen führen, sondern auch zu behördlichen Sanktionen.

Auch unterhalb der Schwelle einer akuten Havarie gibt es Befunde, die nicht auf die nächste reguläre Wartung warten sollten: Mehrere gleichzeitig auftretende Haarrisse in einem Rohrabschnitt, eine messbare Ovalität von mehr als zwei Prozent des Nenndurchmessers oder wiederkehrende Druckabfälle beim Betrieb sind Indikatoren, die eine vorgezogene Inspektion und Instandsetzung rechtfertigen.

Wie lässt sich ein strukturiertes Wartungsintervall für Rohrleitungen aufbauen?

Ein strukturiertes Wartungsintervall für Rohrleitungen baut auf drei Ebenen auf: einer regelmäßigen Betreiberkontrolle durch eigenes Personal, einer periodischen Fachinspektion durch zertifizierte Spezialisten und einer dokumentierten Prüfung nach anerkannten technischen Regeln wie den DVS-Richtlinien. Die Intervalle richten sich nach dem Medium, dem Betriebsdruck und der Umgebungsbelastung.

Als Ausgangspunkt empfiehlt sich eine Risikobewertung der gesamten Rohrleitungsanlage. Leitungen mit aggressiven Medien, hohem Betriebsdruck oder erhöhter Temperatur sollten kürzere Inspektionsintervalle erhalten als Niederdruck-Versorgungsleitungen. Die Ergebnisse der Bewertung fließen in einen Wartungsplan ein, der Zuständigkeiten, Prüfmethoden und Dokumentationspflichten klar regelt.

Wichtige Bestandteile eines solchen Plans sind:

Monatliche Sichtkontrolle durch den Anlagenbetreiber mit Protokollierung auffälliger Befunde
Jährliche Ultraschall-Wanddickenmessung an definierten Messpunkten durch Fachpersonal
Druckprüfung nach Instandsetzungsmaßnahmen oder in festgelegten Zeitabständen
Dokumentation aller Messergebnisse mit Vergleich zu Ausgangswerten und Trendanalyse
Festlegung von Grenzwerten, bei deren Unterschreitung automatisch eine Instandsetzung ausgelöst wird

Ein konsequent geführtes Wartungsprotokoll ist nicht nur ein betriebliches Qualitätsmerkmal, sondern auch Voraussetzung für die Einhaltung gesetzlicher Anforderungen, etwa nach WHG oder einschlägigen Unfallverhütungsvorschriften. Wer Verschleiß an Kunststoffrohrleitungen systematisch dokumentiert, kann Instandsetzungsmaßnahmen gezielt planen und ungeplante Stillstände deutlich reduzieren.

Wie HPT Montagebau bei Verschleiß an Kunststoffrohrleitungen unterstützt

HPT Montagebau GmbH ist ein nach § 19I WHG zugelassener Fachbetrieb mit über zwanzigjähriger Erfahrung in der Montage und Instandhaltung von Kunststoff-Rohrleitungssystemen. Als TÜV-Nord-zertifizierter Betrieb nach DVS-Richtlinien bietet HPT alle Leistungen, die für eine professionelle Verschleißerkennung und -behebung in industriellen Anlagen erforderlich sind.

Das Leistungsangebot umfasst unter anderem:

Inspektion und Dokumentation von thermoplastischen Rohrleitungsanlagen nach anerkannten Prüfverfahren
Instandsetzung und Austausch schadhafter Rohrabschnitte mit Materialien nach nationalen und internationalen Produktstandards
Druckprüfungen und Dichtheitsnachweise mit vollständigen Prüfprotokollen
Schnelle Reaktionszeiten im Havariefall zur Minimierung von Produktionsausfällen
Aufbau strukturierter Wartungspläne inklusive Bauleitung und Chefmontage

Ob geplante Wartung oder akuter Handlungsbedarf: HPT steht als erfahrener Partner zur Verfügung. Jetzt Kontakt aufnehmen und gemeinsam eine zuverlässige Lösung für Ihre Rohrleitungsanlage entwickeln.
